RT9L в RDXC

Чемпионат России стал очередным шагом в подготовке позиции к главному празднику года - Russian DX Contest (RDXC).
Стало ясно, что использовать ноутбук с его пластмассовым корпусом не лучшее решение. Делать нечего, будем использовать имеющиеся старенькие компьютеры, они хоть не сильные, но работают.
В течение недели собирались несколько раз.
Я снова притащил IC-7600. Вспомнил, как цеплял его к компьютеру по USB на RM4I, CAT работает, PTT можно пустить через CAT, а вот управление CW по USB шнурку не предусмотрено, поэтому все равно надо "лепить" транзисторные ключи для CW и PTT или подключать через интерфейс. Подключили через UNICOM, вроде все заработало. Ура! Но ... CW то появится, то исчезнет. Проверили провода - целые, проверили электронику в UNICOM - работает. Убили кучу времени, однако выяснили, что контакт теряется в разъеме DB15f который на плате, "ушатали" мамку постоянными передергиваниями проводов.
На следующий день заехал в Chip&Dip, купил разъём, приехал в клуб и перепаял. Это еще то "удовольствие" менять разъём на плате с тонкими дорожками без специальных приспособлений, но прежние навыки конструирования и ремонта радиоаппаратуры, а так же русская простонародная лексика позволили справиться с этой задачей. Промывка, продувка, сборка, тестирование - yes! одно место, если не считать систему коммутации диапазонных фильтров, готово.
Теперь IC-7300. Проблема первая. Компьютер не видит трансивер, хотя еще недавно все было ок. В итоге нашли что на интерфейсном кабеле в разъёме Jack 3.5 обломился (отвалился) центральный контакт, не со стороны пайки, а контакт который входит в маму! Первый раз такое вижу, и как мы могли его сломать ума не приложу. Скорее всего заводской брак, изделие из Китая. Прорблема номер два, N1MM+ в связке с этим трансивером формирует искаженный телеграфный сигнал, на высоких скоростях телеграф вообще превращается в непонятный гул. На самом трансивере есть возможность подключить либо манипулятор, либо CW c компьютера. Ну маленький он, не хватило места для второго разъема как на более габаритных его братьях от ICOM. Тоже долго колдовали, выход тот же, подключение через интерфейс. Спасибо Александру RO9L за предоставление UNICOM для второго места. С тансиверами разобрались.
Усилители. В этом году поменялись правила RDXC, не сильно, но есть изменения. На первом собрании решали в какой подгруппе будем выступать. У нас два варианта: MOST (Multi Operators Single Transmitter) или MO2T (Multi Operators 2 Transmitters).
Для варианта с одним передатчиком достаточно имеющегося оборудования. На основном (run-овом) месте работающем на общий вызов IC-7600 и основной усилитель на ГУ-78, антенны квадраты и диполи. На подборном (mult-овом) месте IC-7300 и усилитель AL-811 и антенны Yagi и те же диполи. Но, разрешен только один сигнал и надо организовывать блокировку, а еще скучновато работать на мультовом месте.
Для варианта с двумя передатчиками расклад такой-же, но маловато 500 Вт от AL-811. Зато не нужна блокировка, т.к. можно иметь два одновременно передаваемых сигнала, и места равнозначны, т.е. скучать будет некогда.
Я предложил второй вариант и свой усилитель на ГС-35Б. Он хоть и не работает на 160М и 10М, но десятки вроде бы не ожидается, а 160М тоже не надо, т.к. этот диапазон отработает первое рабочее место. На том и порешили, работать MO2T, а я приволок усилитель, спасибо Николаю R9LY за помощь в его подъёме на 4-ый этаж.
Осталась еще одна проблема - диапазонные фильты и их коммутация. Они уже давно глючат, причем то работают, то нет. Мы уже не знаем кого подозревать в "кривых руках", и вообще "куда копать", что бы решить эту проблему. Ясно только одно, что глюки появляются после переключения диапазонов и один из пультов управления коммутаторами греется заметно сильнее другого. В пятницу решили заняться пультом, который греется. После долгого копания пришли к мнению что глючит трансформатор ТП131 (сильно греется и выдает не то напряжение) и подлежит замене, но вообще-то это никак не влияет на сбои в самих коммутаторах. У меня дома имеется такой же блок управления, поэтому было решено прихватить его с собой и заменить греющийся блок на время соревнований, а также протестировать работу системы вцелом с другим блоком управления. В субботу, перед общим собранием команды, забрал Владимира R8LA и снова заехали в Chip&Dip - заказал трансформатор.
В клубе обсудили командой тактику и составили расписание работы. Попробовали мой блок управления, увы, проблема не разрешилась.
За 2.5 часа до соревнований свободная смена разъехалась по домам отдыхать, а я и Николай решили оставшееся время посвятить выяснению причин глюков. Отключили коммутаторы от техники и начали тестировать подиапазонно, измерять тестером сопротивления в разных вариантах включения, проверять кабельныйе сборки и т.п. После всех манипуляций показалось странным, что диапазон 10м в выключенном состоянии не коротится на "землю". Вроде бы ничего серьёзного, но как оказалось, исключив 10-ку из коммутации все остальные диапазоны работают стабильно. Вот так мы локализовали проблему. До начала соревнований оставался час. Тщательная диагностика и ремонт коммутаторов перенесены на будующее время, а пока все быстро восстановили и пошли подкрепиться, ведь нам еще предстояло отработать смену в 5-6 часов.

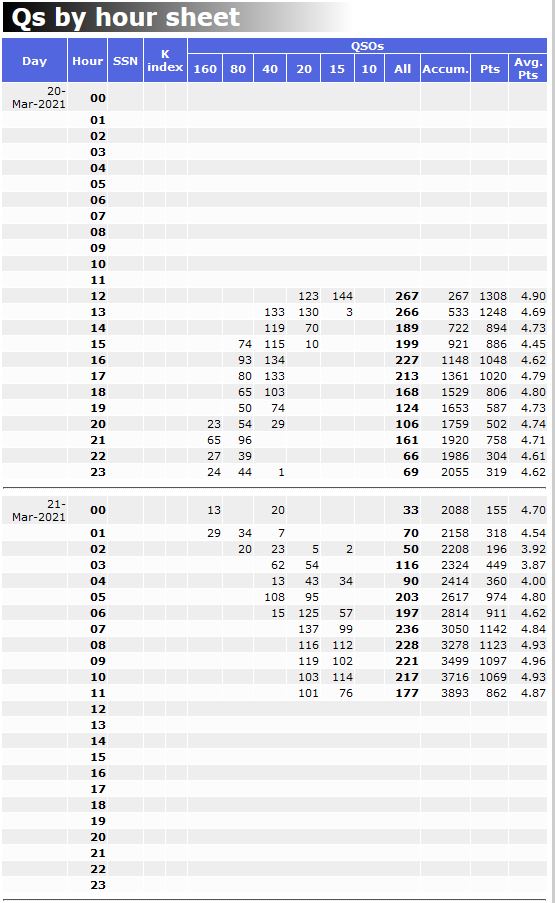

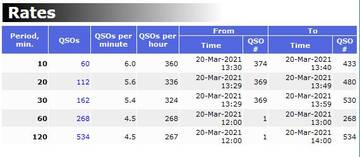

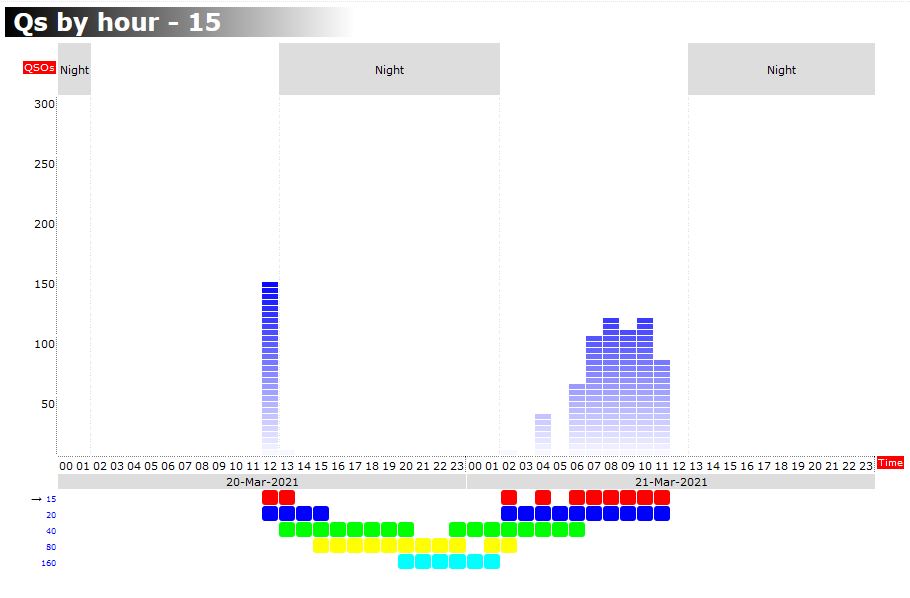

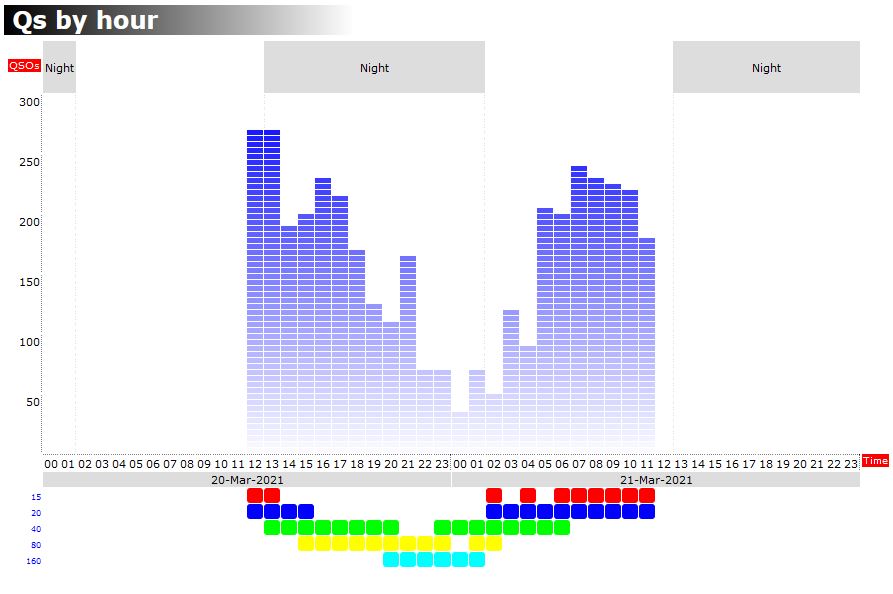

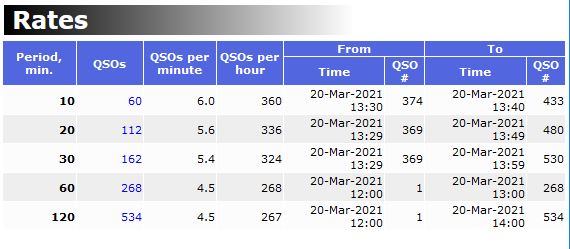

5 вечера. Старт. Я на 15М, Николай на 20М. Темп отличный. Через час в логе 267 связей, через два 533, через три 722. Все это время нас активно поддерживает Алексей RA9LY, то принесет чай-кофе, то подменит в нужную минуту, то словом подбодрид. Время летит не заметно в 10 вечера 1148 QSO. Приходит ночная смена и неторопливо нас заменяет. Ночное дежурство принимают Владимир R8LA, и два Александра R9LM и RO9L. В 11:30 я уже дома, ужинаю и ложусь отдыхать, установив будильник на 5 утра.

5 утра. Подъем. Приезжаю около 6, Николай уже на месте. Народ за ночь неплохо потрудился и перевалили за 2050 связей. Как всегда с 6 до 9 самое скучное и не продуктивное время. Около часа я продолжаю собирать что можно собрать на 160М, Николай на 80М. Примерно в полвосьмого я перемещаюсь на 40М, еще через час Николай уходит на 20М. Иногда заглядываем на другие диапазоны и если там что-то есть, то выбираем. На 40-ке сидел пока полностью не открылать 15-ка, это произошло в 11-ом часе, и затем до конца соревнований мы не переставая окучиваем 15-ку и 20-ку. В 12 часов пришел Александр RO9L, и вовремя, ибо к этому времени нас стала одолевать усталость и голод. Попеременно нас подменяя он дал позможность подкрепиться и отдохнуть. А потом открылось второе дыхание и прохождение тоже.

Можно подвести итог. Наша подготовка не прошла даром, ибо мы отработали без серьёзных поломок и длительных остановов. Были небольшие косяки, например я какое-то врямя работал не на той антенне и долго удивлялся почему меня плохо слышат, а Николай ловил мои помехи и тоже удивлялся, ведь совсем недавно все было ок. Потом посмеялись .
Выявилось два технических косяка, которые хоть и мешали, но не были критическими.
Первый, на 1-ом рабочем месте после сеансов передачи меняется уровень приема. Такое ощущение что залипает (или не до конца прожимается) реле прием-передача. Надо выяснить где это происходит, в усилителе или трансивере и принять соответствующие действия.
Второй, с увеличение числа связей все более явно чувствуется торможение комьютеров, выражающееся в задержках при вводе связей и работе клавиатуры. У нас компы реально 2000-х годов. Надо думать об обновлении.

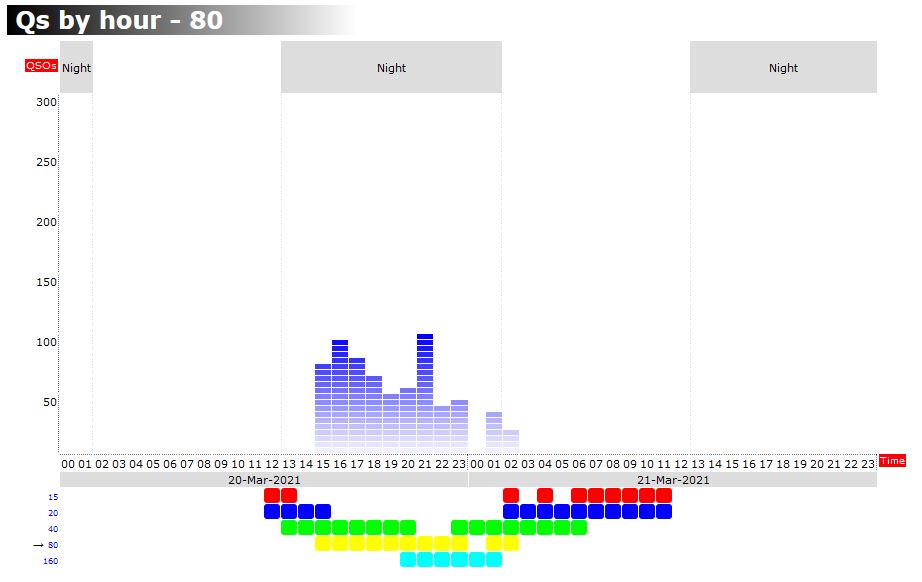

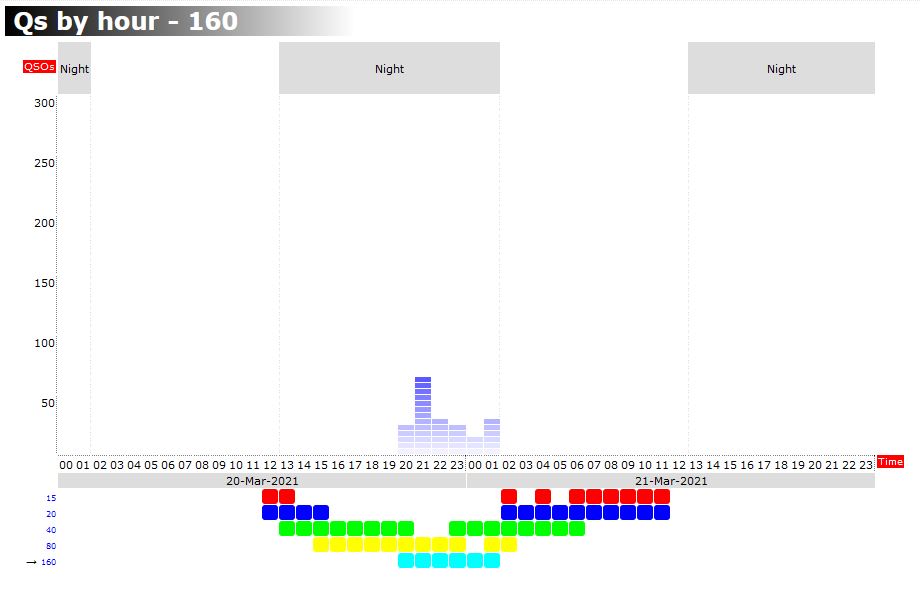

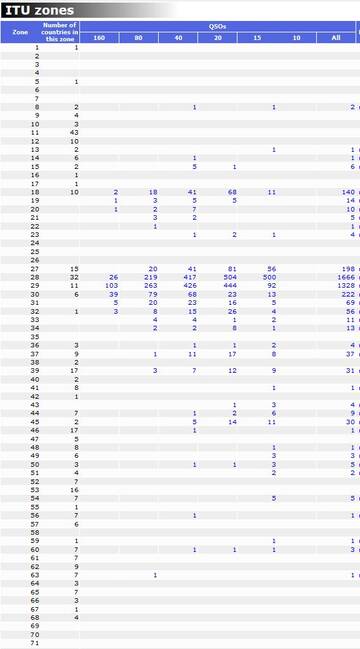

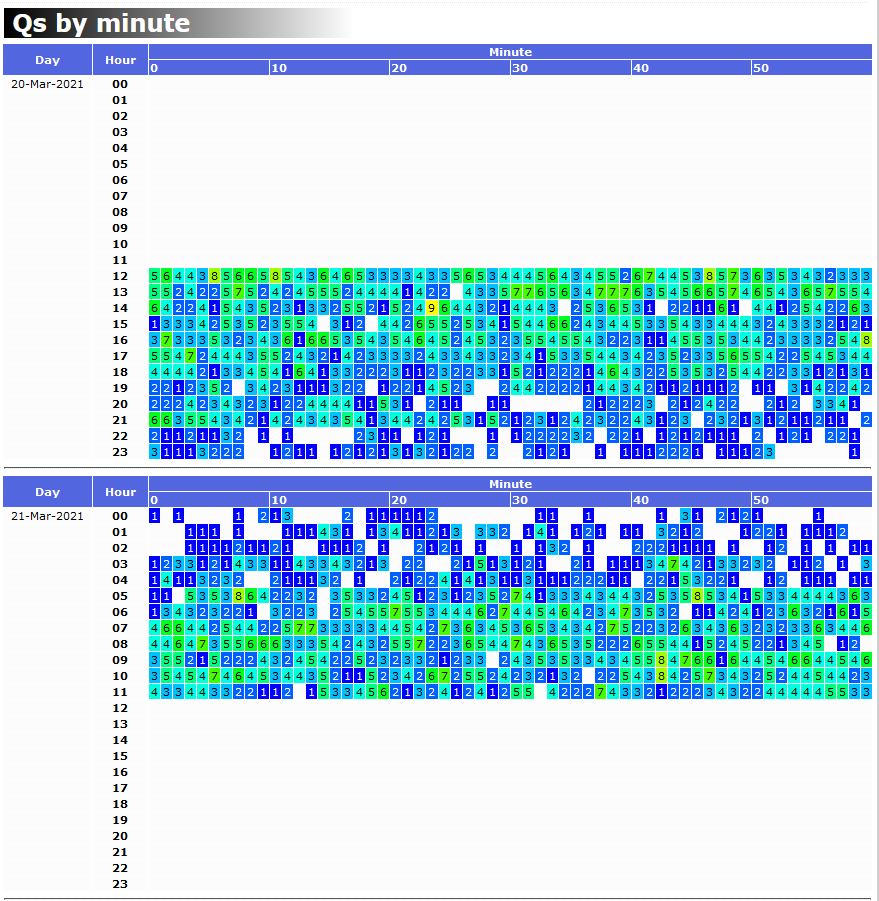

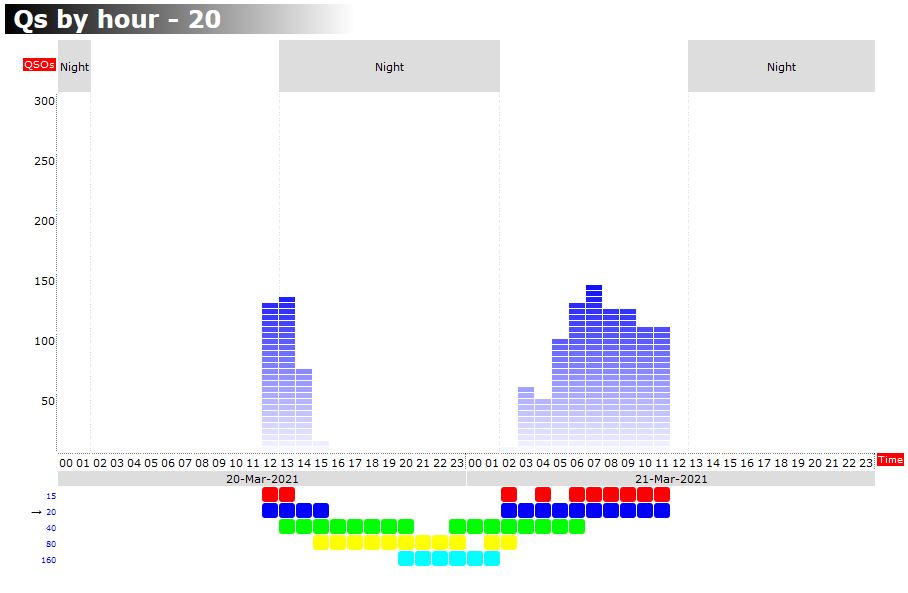

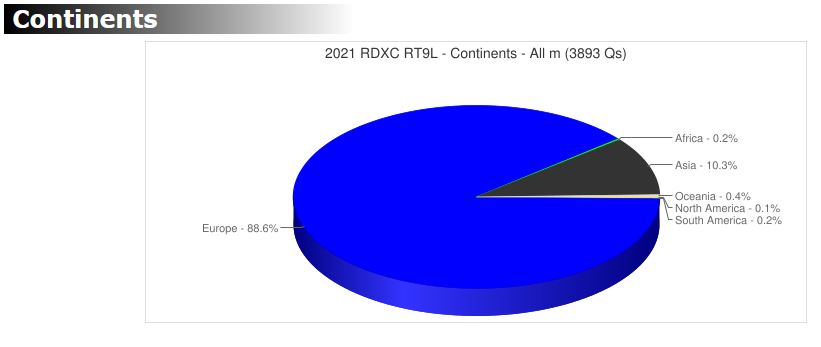

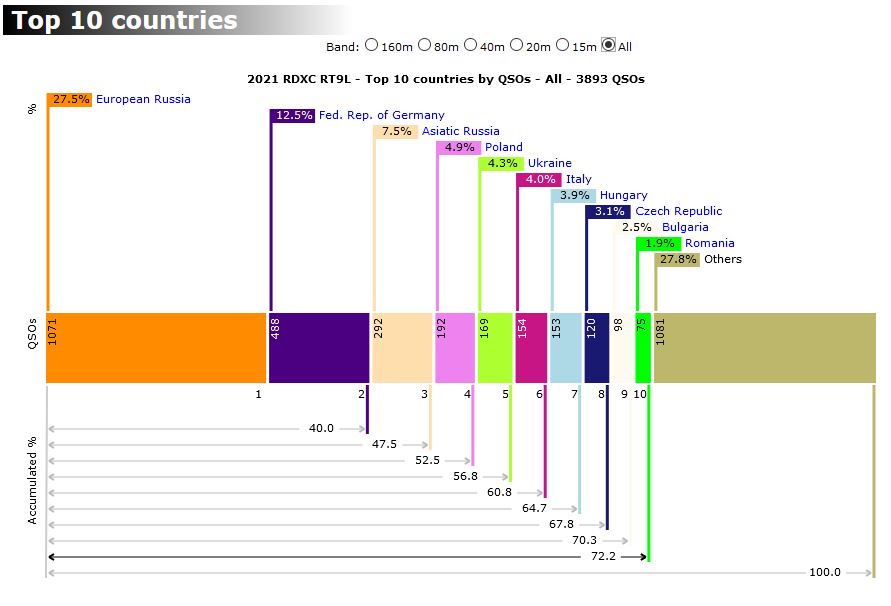

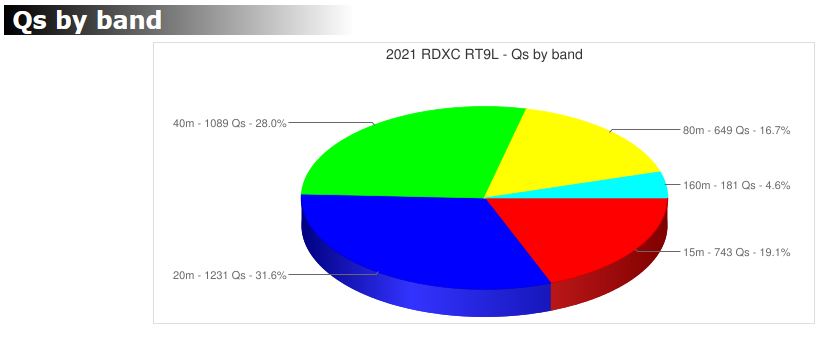

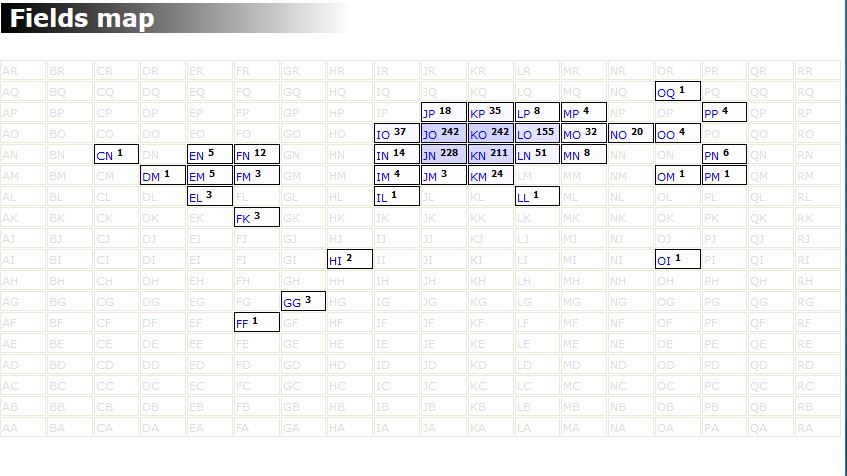

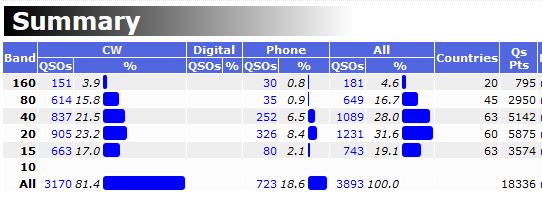

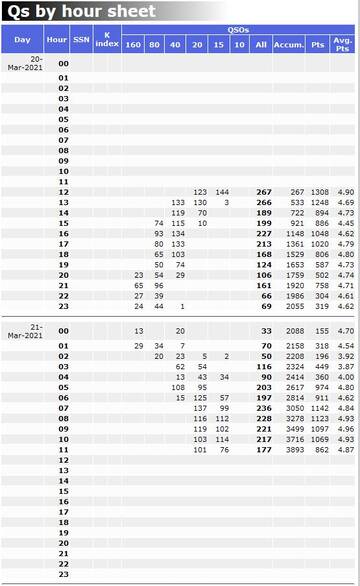

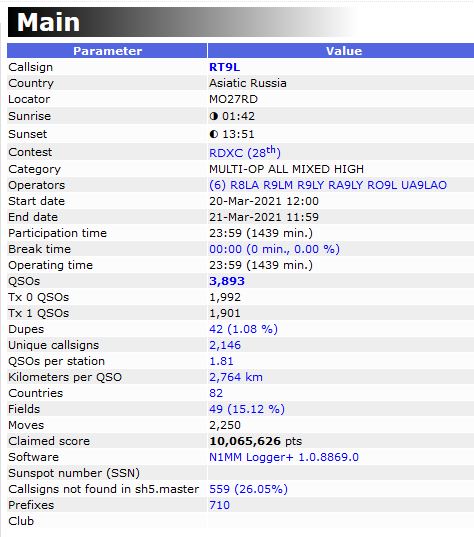

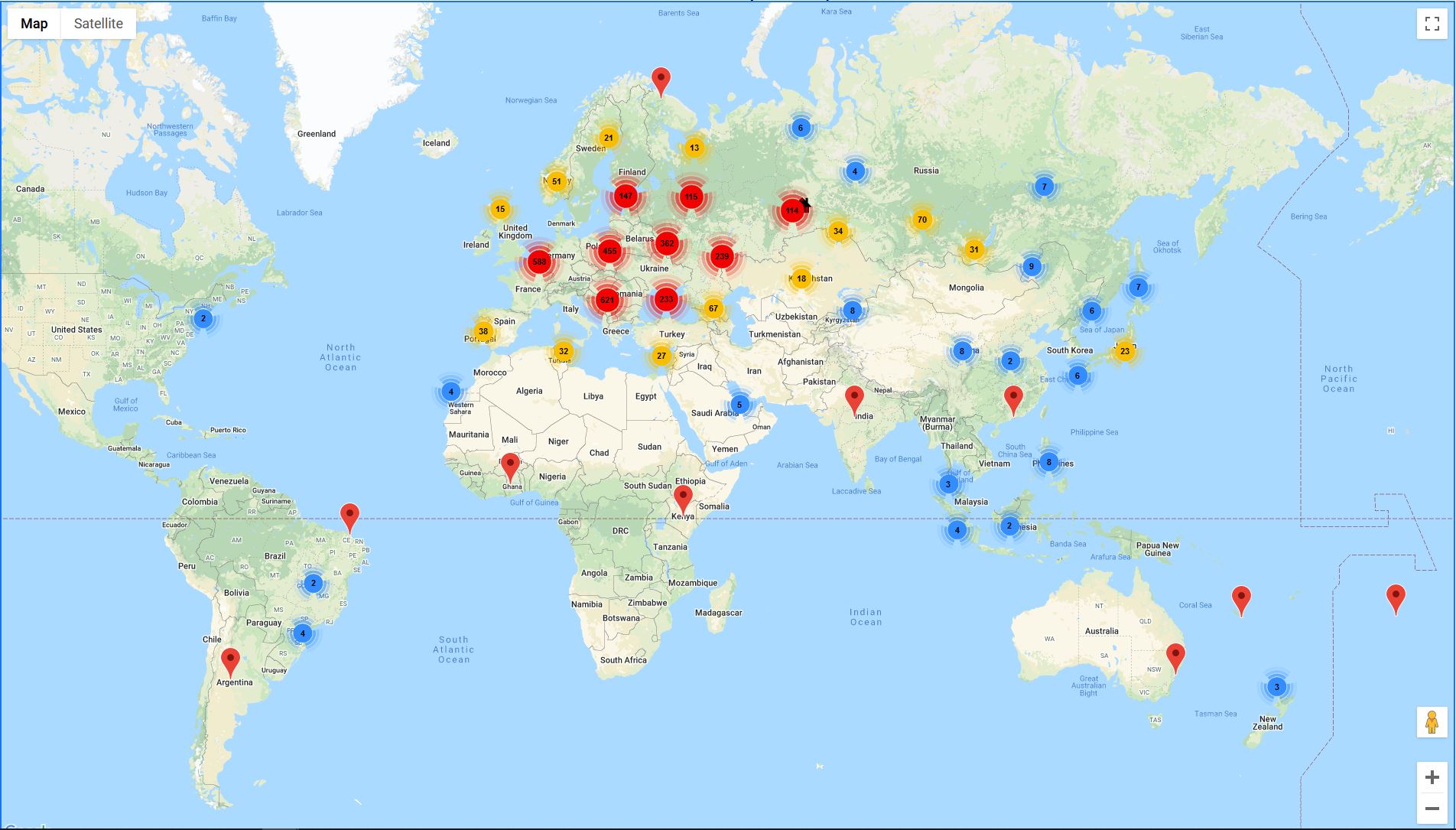

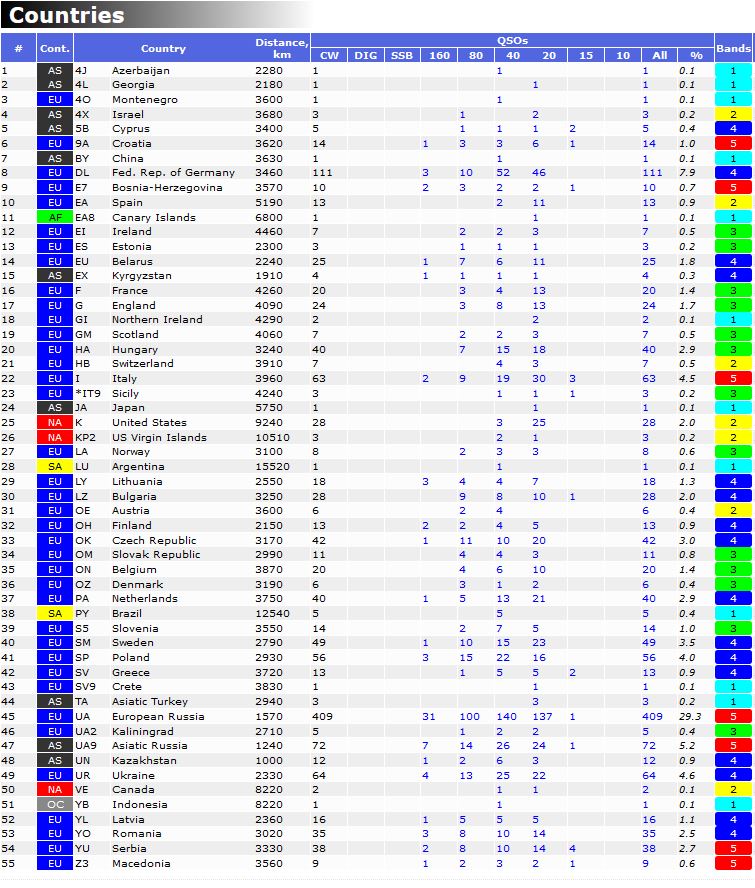

И наконец результаты и немного статистики

CallSign Used : RT9L
Operator(s) : R8LA R9LM R9LY RA9LY RO9L UA9LAO

        Band   Mode  QSOs     Pts  DXC  OBL  Pt/Q
         1.8  CW     151     668   20   47   4.4
         1.8  LSB     30     132    1    4   4.4
         3.5  CW     606    2765   46   67   4.6
         3.5  LSB     35     158    0    0   4.5
           7  CW     821    3906   54   61   4.8
           7  LSB    251    1156   10   11   4.6
          14  CW     895    4269   37   51   4.8
          14  USB    326    1573   24   17   4.8
          21  CW     657    3157   60   37   4.8
          21  USB     79     385    5    2   4.9
       Total  Both  3851   18169  257  297   4.7
            Score : 10065626

Отредактировано UA9LAO (2021-03-23 14:48:23)

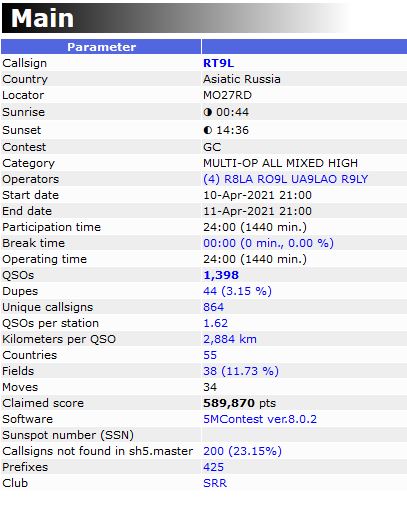

Кубок Румянцева Г. А. (UA1DZ) 2021 г.

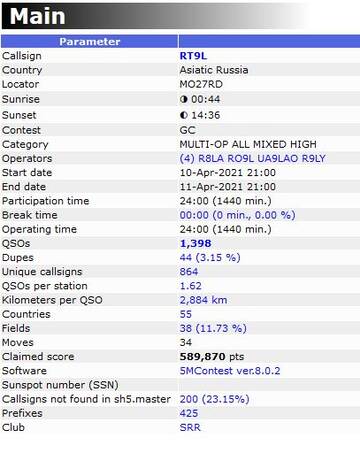

Соревновались позывным RT9L в составе R9LY, UA9LAO.
Отработали почти штатно, за исключение того, что
- 80-ка стала мешать работе на других диапазонах, хотя в двух предыдущих соревнованиях такого не наблюдалось, есть ощущение плохого контакта в разъемах фидера или на самой антенне.
- на IC7300 включение Moni (при подключенном UniCom) приводит к появлению возбуда, пришлось выключить мони и таким образом отказаться от качественной записи режима передачи этого рабочего места.
Прохождение оставляло желать лучшего, еще и магнитная буря, как всегда, случилась в самое "нужное" время, из-за чего явно не доработали 20-ку.
Работали как и договаривались, я постоянно окучивал один диапазон - 40М, Николай обрабатывал 20М и 80М.
В последний час можно сказать что 40-ки не было, всего 10 QSO, впрочем и 80-ка в конце тоже была пуста.

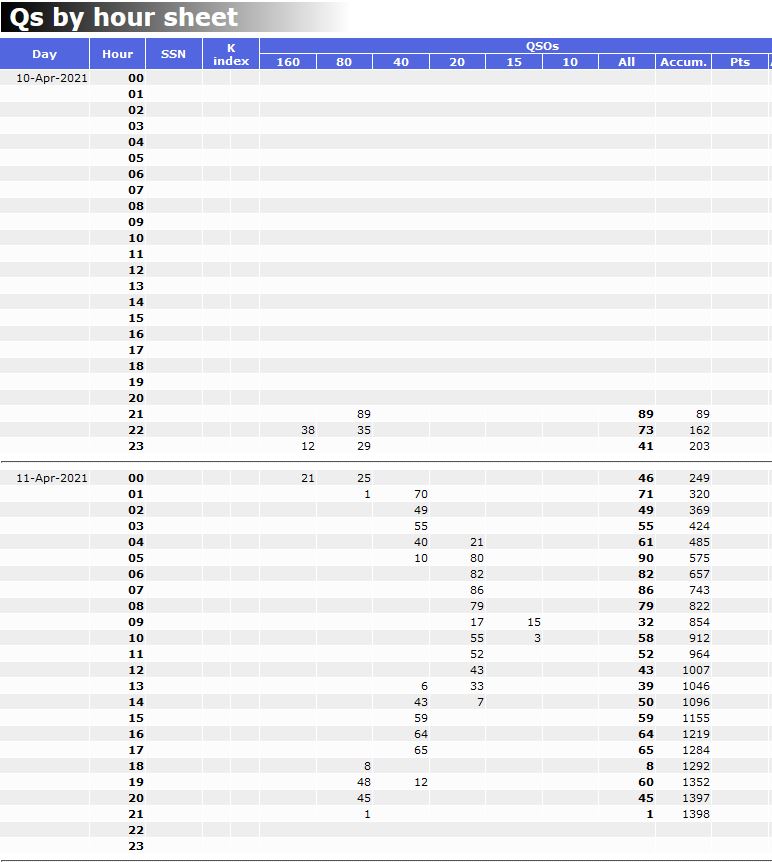

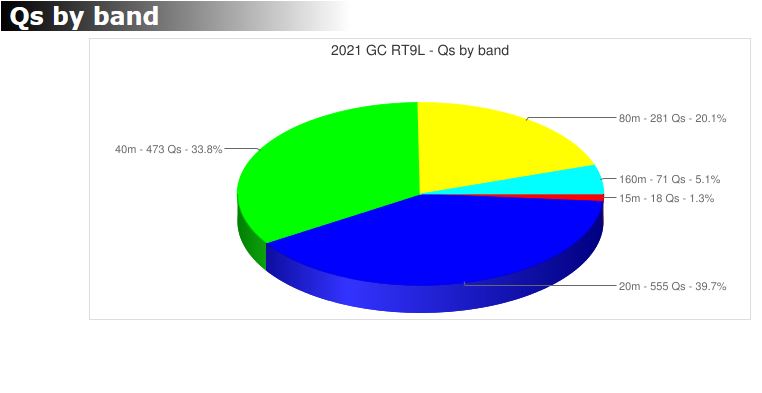

Наш скромный итог:

Band   Mode  QSOs     Pts  -    DXC  Pt/Q
   3,5  CW     140    4683    0    0  33,5
   3,5  LSB     44    1524    0    0  34,6
     7  CW     267   10128    0    0  37,9
     7  LSB     72    3370    0    0  46,8
    14  CW     102    4118    0    0  40,4
    14  USB      6     206    0    0  34,3
Total  Both   631   24029    0    0  38,1
Score: 24 029

Посмотрим, что наработали другие.
Ресурс для мониторинга результатов: http://www.ua1dz.ru/viewpage.php?page_id=17 - обновляется каждые 40 мин., при условии наличия новых поступивших отчетов.

Отредактировано UA9LAO (2021-04-26 11:18:02)
