Цифровые технологии радиосвязи на УКВ

Сообщений 1 страница 28 из 28

1

Очень много информации о цифровых технологиях радиосвязи, применяемых в основном в УКВ диапазонах, опубликовано на САЙТЕ

+1

2

Хороший ролик подробно объясняющий про DMR
И ещё один ролик DMR для начинающих

Отредактировано ra9lt (2019-10-28 17:52:37)

0

3

Если есть у нас в Тюмени владельцы КВ/УКВ радиостанций YAESU с поддержкой C4FM, то можем попробовать подключиться к сети DMR по эфиру через цифровой репитер, работающий в данный момент на RM8L. Сообщите, пожалуйста, мне каким-либо способом и мы обо всём договоримся. :music:
Видео

Отредактировано ra9lt (2019-10-28 18:20:57)

0

4

Ещё одна звукозапись с вопросом к ведущему "круглого стола" в DMR TG 2503 об особенностях технологии WIRES-X

0

5

Всем Привет!

Вчера запустил цифровой узел WIRES-X регистрация WIRES-X Room ID   : 69113 Name room UA9LDD-ROOM. Узел работает пока в тестовом режиме частота приема и передачи 145.825 (может поменяться). К узлу подключена комната RUSSIA 24184, одна из самых крупных площадок работающая в стандарте C4FM.  Со временем, когда разберусь, подключу еще интересные комнаты.

Об аппаратуре: в качестве узла работает YAESU FTM 400 XD, модем HRI 200. Антенна штырь 5/8 на высоте 10 м.
Узел стоит за городом, поэтому в планах поставить антенну 6-8 элементов направленную на Тюмень.

+3

6

Вчера наблюдал посылки от UA9LDD на направленную антенну с круговой поляризацией. Примерно 7-8 баллов. Так что всё нормально..

+1

7

Так же слышно на SDR  http://websdr.electrosystem.ru:8081/

+2

8

http://sd.uploads.ru/t/1cTVo.jpg

Кстати, слышал, что при наличии HRI 200 можно организовать передачу цифрового сигнала в аналог (и обратно) ;-)

0

9

Презентация про сеть DMR (Digital Mobile Radio)

Отредактировано ra9lt (2020-02-03 13:30:57)

0

10

.

Отредактировано UB9LAU (2019-11-25 12:18:39)

0

11

UB9LAU Содержательное сообщение. Серега, ты уже приобрел радиостанцию для работы в DMR?

0

12

R9LAD написал(а):

UB9LAU Содержательное сообщение. Серега, ты уже приобрел радиостанцию для работы в DMR?

Да, на днях уже будет у меня. Ретевиз.  Был вопрос, потом сам разобрался. В общем изучаю сию тему...

0

13

UB9LAU Держи нас в курсе, пойдем по твоим стопам.

0

14

Уже третьи сутки жду когда меня зарегят на DSTAR. Тишина...

0

15

UB9LAU написал(а):

Уже третьи сутки жду когда меня зарегят на DSTAR. Тишина...

Получите и распишитесь!
http://s7.uploads.ru/t/vzlnL.jpg

0

16

Bсе. ID получил :cool:

+1

17

Жаргон, сленг, терминология стандара DMR (Digital Mobile Radio)

Brandmeister (Брэндмейстер BM, БМ.) - сеть радиолюбительских цифровых репитеров по всему миру. Справка: http://hose.brandmeister.network

Timeslot (таймслот, временнОй слот, слот) - временное разделение цифровых посылок, передаваемых на одной частоте (два канала передачи информации на одной частоте, работающие одновременно не мешая друг другу). Т.е. на DMR-репитере могут в один момент времени проходить две независимых друг от друга беседы.

DMR ID корреспондента - уникальный персональный идентификационный номер, присваиваемый лицензированному радиолюбителю.

DMR ID репитера - уникальный идентификационный номер, присваиваемый ретранслятору при добавлении его во всемирную сеть Brandmeister.

Zone (зона) - банки памяти в радиостанциях для удобства группировки каналов по какому-либо признаку.

Group, Talking Group, TG,  (группа, разговорная группа) - место (так называемая "виртуальная комната"), внутри которого общаются пользователи. Как правило, группы создаются по географическому признаку. Например, группа города Тюмени (250651) или Екатеринбурга (950605). Существуют группы, не привязанные к территории, но привязанные к стране, например, общероссийская группа (2501), общая американская группа (3100). Список (неполный) российских разговорных групп: https://wiki.brandmeister.network/index.php/Russia

ID Group - уникальный идентификационный номер, присвоенный группу в рамках системы Brandmeister.

Статическая группа - группа, номер которой привязан на репитере статически, то есть разговоры в данной группе будут всегда слышны на указанном слоте репитера.

Динамическая группа - группа, номер которой привязывает на репитере динамически, то есть во время первого вызова данной группы абонентом. Динамические группы имеют время жизни, определенное в настройках репитера. Если в течение данного интервала на репитере нет передач от абонентов в динамическую группу, то репитер автоматически отписывается от нее.

Colour Code (цвет, цветовой код) - целое число, которое является настройкой репитера стандарта DMR. Цвет указывается в станции при программировании каналов. Если указать неправильный цвет, то репитер не будет принимать вызовы от такой станции, а станция не будет "слышать" репитер.

Групповой вызов - передача вызова абонента репитера в указанную группу. Вызов принимают все станции данного слота репитера, у которых в настройках вызова указана данная группа.

Индивидуальный вызов - передача вызова абонента репитера другому абоненту репитера. Другие корреспонденты не будут слышать этот вызов и дальнейшее общение.

Продолжение следует... ;-)

+1

18

Ещё раз про преимущества DMR, а также про цифровой репитер в Тюмени

Отредактировано ra9lt (2020-01-31 14:18:39)

0

19

Ну наконец-то и у меня руки дошли, чтобы отметиться в профильной теме! С удовольствием  продолжаю тестировать Тюменский репитер для более полного отображения карты покрытия!

Отредактировано R8AFO (2020-01-31 20:25:08)

+1

20

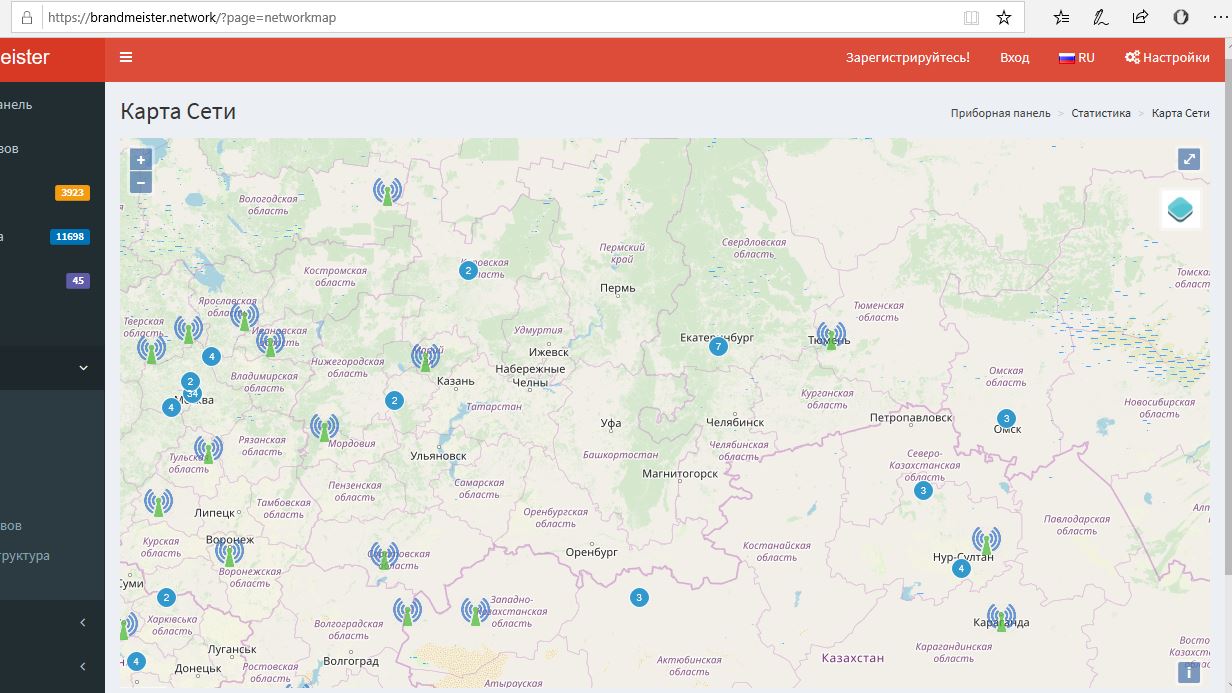

Карта расположения DMR репитеров с сервера Brandmeister
в России
http://forumuploads.ru/uploads/000f/9e/50/35/t37191.jpg

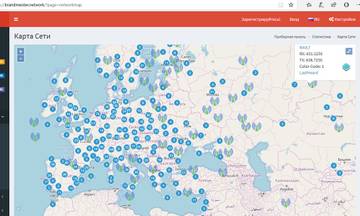

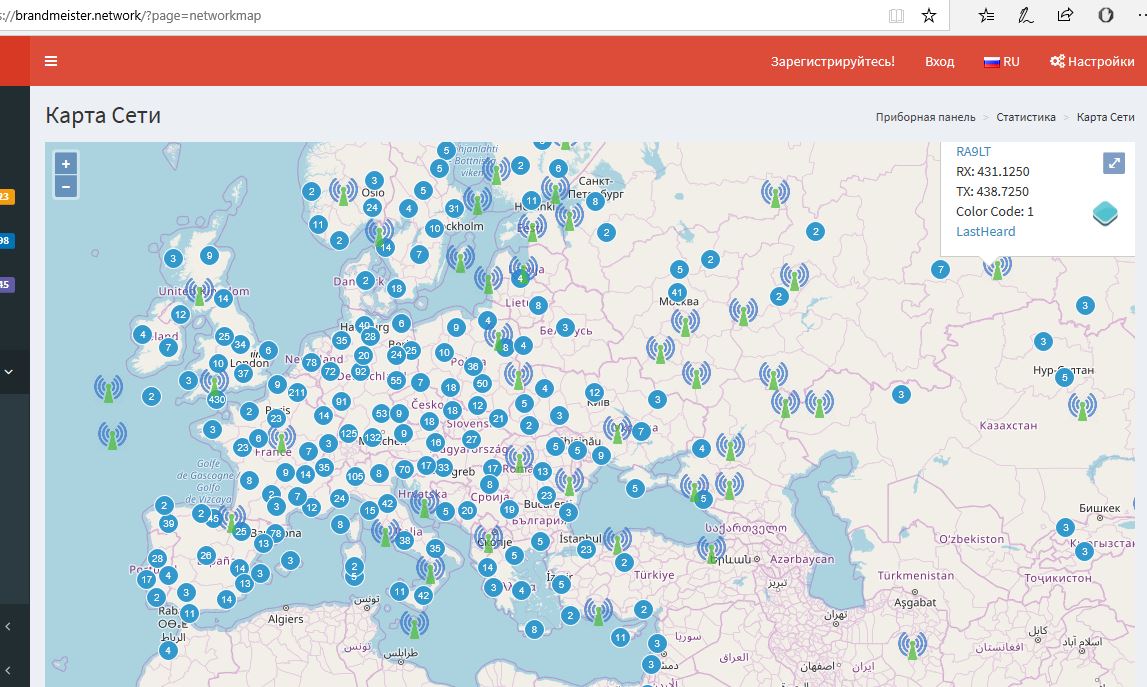

и Европе
http://forumuploads.ru/uploads/000f/9e/50/35/t47348.jpg

0

21

ra9lt написал(а):

Карта расположения DMR репитеров с сервера Brandmeister
в России

и Европе

:cool:

0

22


+1

23

365я Hytera c крайнего видео - классный аппарат. Миниатюрный с шикарной модуляцией, ни у кого никогда не вызывает вопросов (даже на таможне)

0

24

Функции SMS через сеть DMR
Кроме предоставленной пользователям возможности передавать друг другу SMS сеть Brandmeister имеет некоторые функции для запроса информации через SMS-сообщения.
DMR ID 262993 отвечает на Ваши команды.  Ниже обзор команд с некоторыми пояснениями и даже картинками. Команды не чувствительны к регистру.

help - Отображает обзор доступных функций

echo - Отправляет ответ для проверки функции

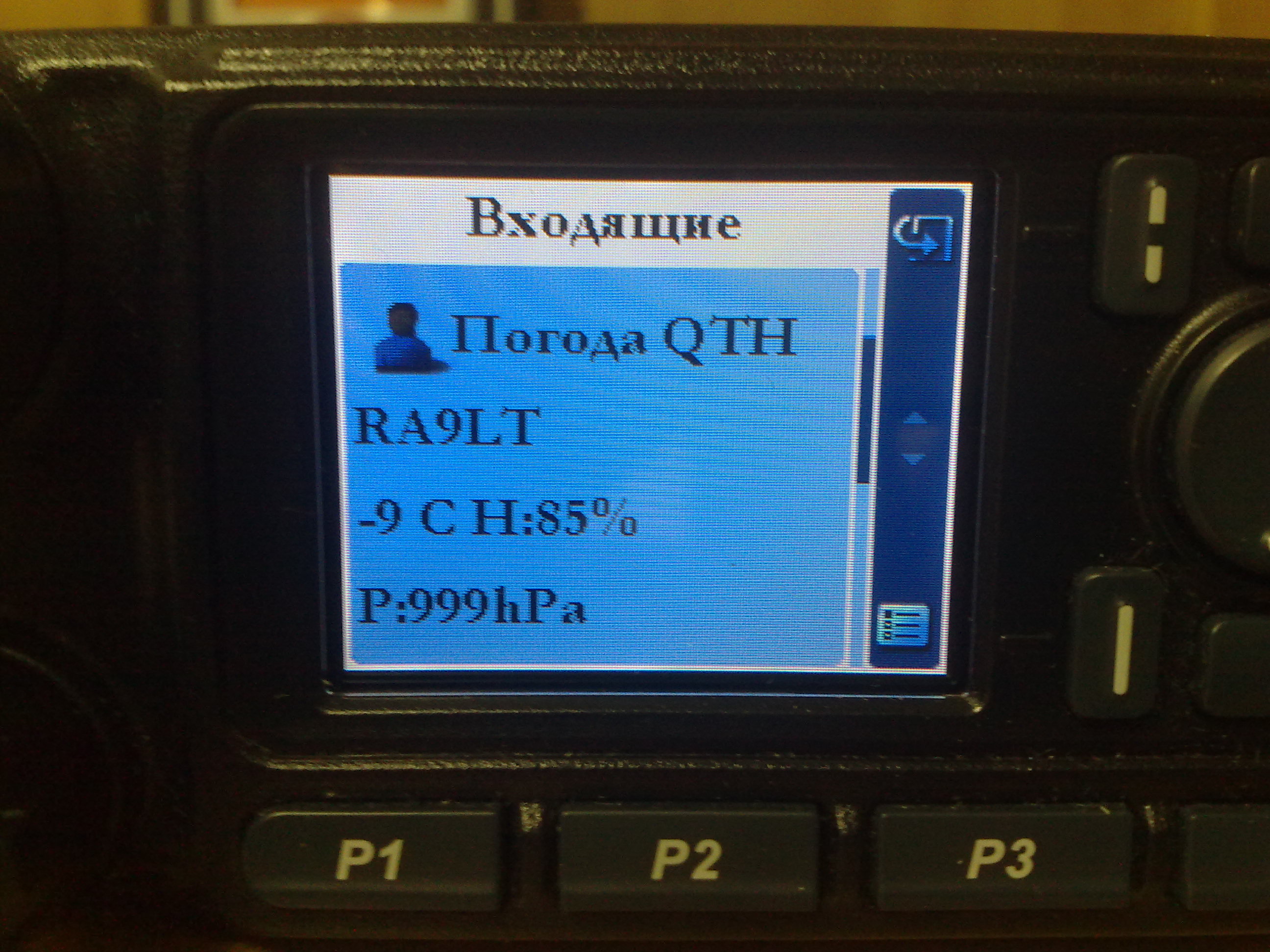

wx - Погода на сайте ретранслятора

http://forumuploads.ru/uploads/000f/9e/50/35/t92499.jpg

wx help - Обзор всех доступных команд погоды

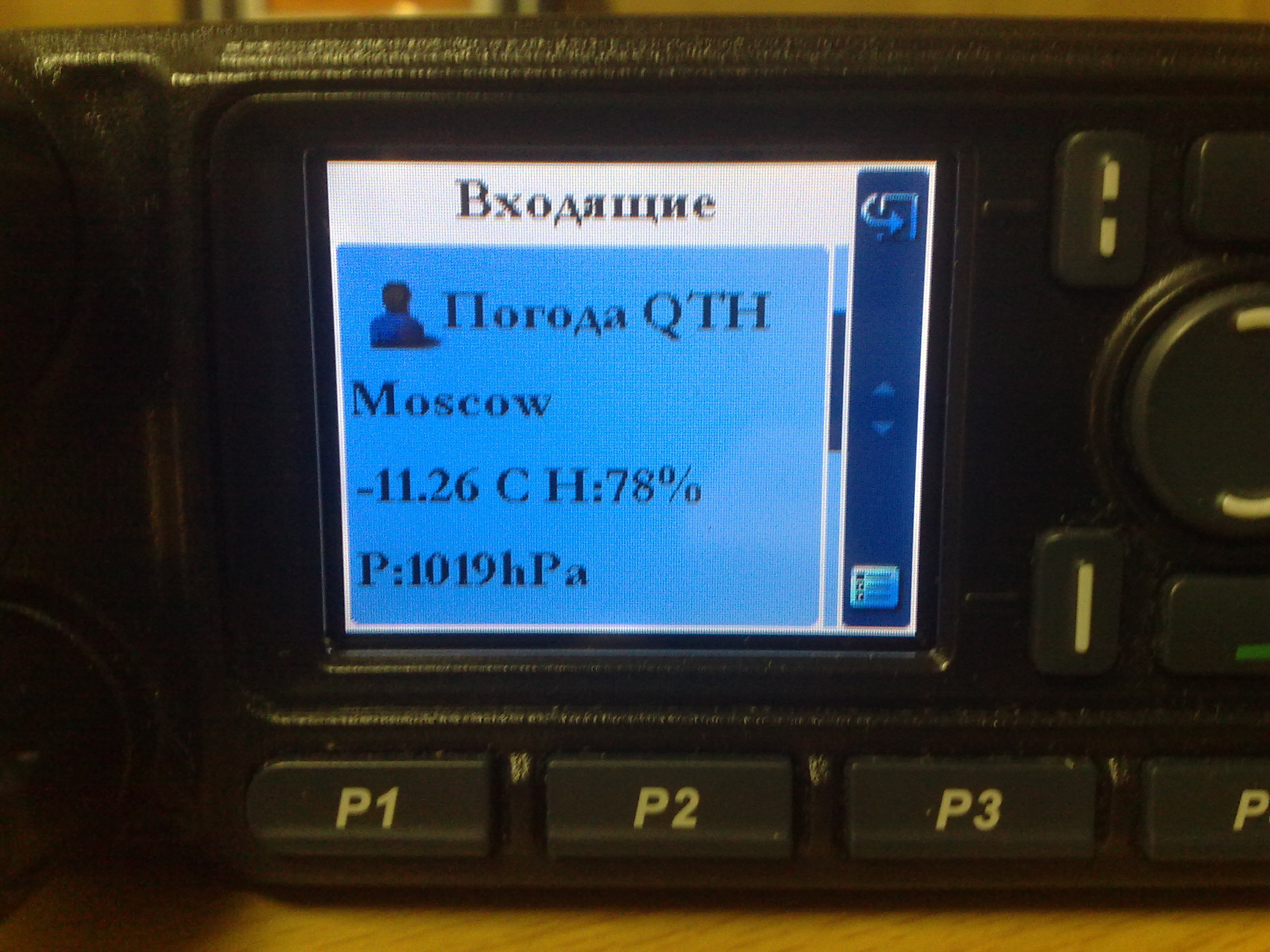

wx Город - Погода в городе 'Город'

http://forumuploads.ru/uploads/000f/9e/50/35/t35061.jpg

wx zip Город - Погода в регионе 'zip' в городе 'Город'

wx zip, cc - Погода в регионе 'zip' в стране 'cc'

wx Город, cc - Погода в городе 'Город' в стране 'cc'

wx zip Город, cc - Погода в области 'zip' в городе 'Город' в стране 'cc'

wx gps - Погода в текущей позиции.

metar xxxx - METAR в аэропорту, определенном кодом ИКАО «xxxx»

gps help - Обзор всех команд GPS

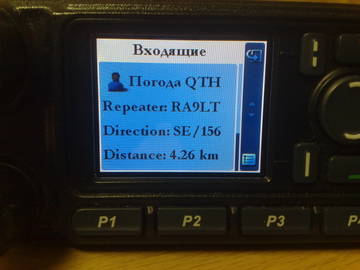

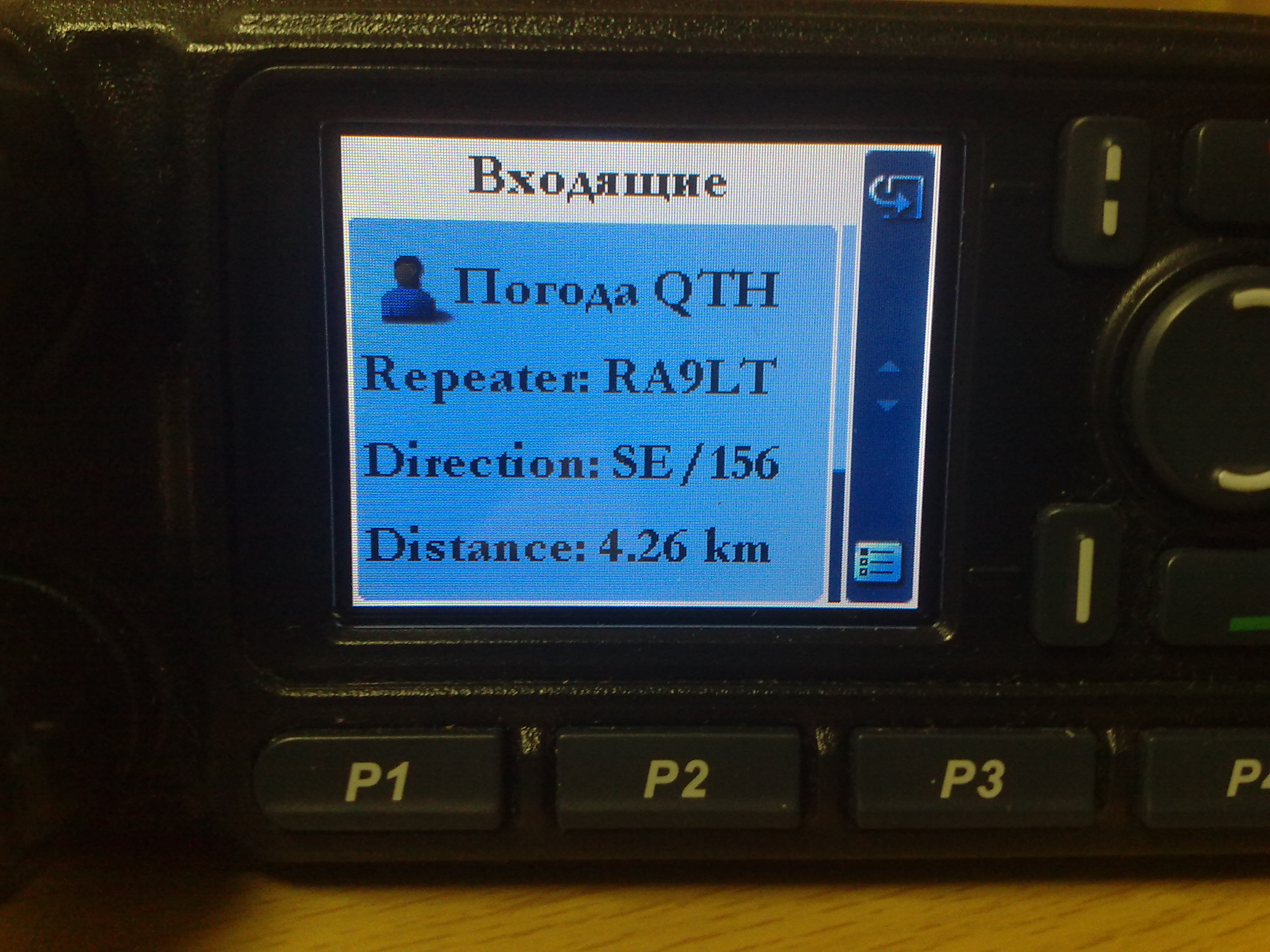

gps - Показывает фактическое местоположение GPS, включая название местоположения (улица, город) радиостанции DMR.  Также указаны направление и расстояние по отношению к  фактическому ретранслятору

http://forumuploads.ru/uploads/000f/9e/50/35/t56653.jpg

gps set - Сохраняет фактическое местоположение как «Главная точка», «Дом».

gps home - Показывает фактическое местоположение GPS, включая название местоположения (улица, город), а также расстояние и направление позиции относительно ранее сохраненной позиции «Дом»

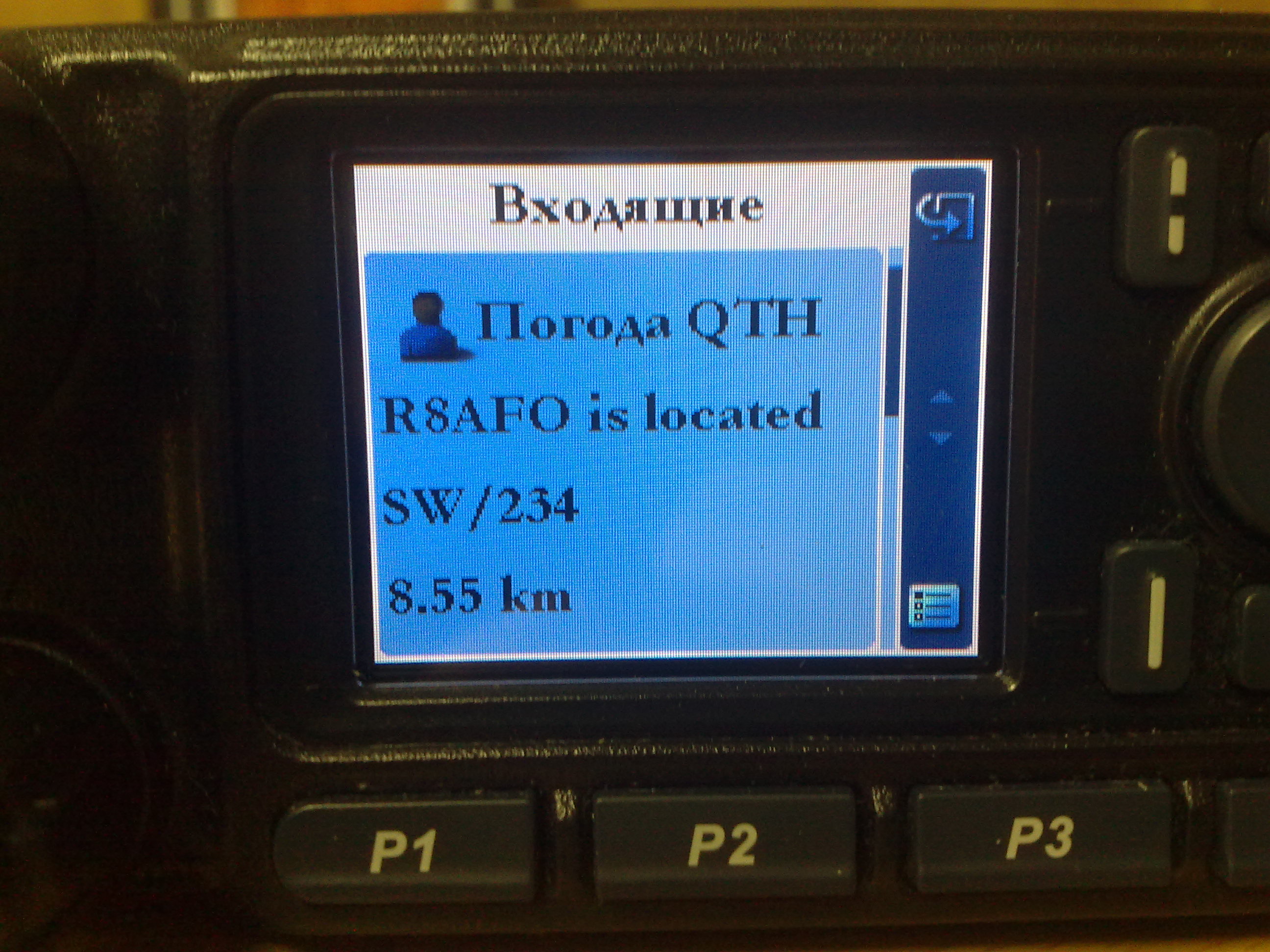

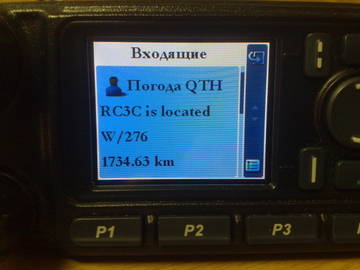

gps Позывной - Показывает фактическое местоположение GPS, включая название местоположения (улица, город), а также расстояние и направление до пользователя с указанным позывным.

http://forumuploads.ru/uploads/000f/9e/50/35/t96089.jpg

http://forumuploads.ru/uploads/000f/9e/50/35/t65551.jpg

Отредактировано ra9lt (2020-02-08 14:56:53)

+2

25

"Цифра" или "Аналог"?

+1

26

Где-то затерялось и пропало из этой темы моё сообщение от 17 февраля :-(
Прошу модераторов перенести все сообщения про технологию DMR в профильную тему

Отредактировано ra9lt (2020-02-19 11:41:58)

+1

27

Выложу актуальный список групп для общения, чтобы был под рукой.

Группа Описание
2501 Основная российская конференция
2502 Кросс-линк с рефлектором XRF250 B (D-STAR)
2503 Кросс-линк в 48335 (WIRES-X) 40387 (YSF) XRF250 A (D-STAR)
2504 Кросс-линк в *RUSSIA* (EchoLink)
2505 Кросс-линк Москва 144/430/1200 в Радиокульт (FRN)
250907 Вызывной канал и разговорная группа для детей в российском сегменте сети ВМ и проекта YOTA
250600 Локальная группа Иваново
250601 Локальная группа RT9K
250602 Экстренная связь с RT9K
250603 "Круглый стол" UA3AAT
250604 Локальная группа СНГ
250605 Локальная группа Екатеринбург
250812 Локальная группа Санкт-Петербург
250607 Локальная группа Верхняя Пышма
250608 Локальная группа Калининград
250014 Локальная группа Хабаровск
250609 Локальная группа Сыктывкара
250351 Локальная группа Челябинска
250611 Локальная группа RD3ANL
250612 Локальная группа г. Омска
250613 Локальная группа г. Екатеринбурга
250614 Локальная группа г. Домодедово
250500 Локальная группа г. Ростов-На-Дону
250616 Локальная группа г. Ростов-На-Дону
250246 Локальная конференция г. Раменское и раменского района МО
250617 Локальная группа Северного Кавказа
250043 Локальная группа г. Кирова
250619 Локальная группа г. Волгодонска
250620 Локальная группа R2AJV
250621 Локальная группа г. Москвы
250622 Локальная группа г. Красноярска
250623 Локальная группа г. Красноярска 2
250624 Локальная группа г. Можайска
250625 Локальная группа г. Красногорска
250626 Локальная группа г. Нарофоминска
250627 Локальная группа г. Краснодара
250628 Локальная группа г. Севастополя
250629 Локальная группа г. Орел
250630 Локальная конференция г. Сочи
250631 Локальная конференция г. Углич
250632 Локальная конференция Сибири и Дальнего Востока
250633 Локальная конференция г. Уфа
250634 Локальная конференция г. Курганинск
250635 Локальная конференция Бурятии и гг. Иркутск, Чита
250636 Локальная конференция г.Саров, Нижегородской обл.
250637 Локальная конференция г. Тверь
250638 Локальная конференция Крым
250639 Локальная конференция Приморского края
250640 Локальная конференция г. Майкоп
250641 Конференция RuDiVo
250642 Локальная конференция г. Снежинск
250643 Локальная конференция Ярославской обл.
250644 Локальная конференция г. Новосибирск
250645 Локальная конференция г. Мытищи, Московская обл.
250646 Локальная конференция Новгорода Великого
250647 Российская конференция по технологии DMR и репитеростроению
250648 Локальная конференция г. Белгород
250649 Локальная конференция г. Шахты
250650 Локальная конференция г. Воронеж
250651 Локальная конференция г. Тюмень
250652 Локальная конференция г. Улан-уде
250653 Локальная конференция г. Ступино, Московская обл.
250212 Локальная конференция г. Йошкар-Ола (респ. Марий Эл)
250163 Локальная конференция г. Самара
250655 Локальная конференция г. Обнинск
250656 Локальная конференция Алтайского Края
250657 Локальная конференция г. Балабаново Калужской обл.
250658 Локальная конференция г. Ижевск
250659 Локальная конференция г. Рязань
250662 Локальная конференция г. Казань
250663 Локальная конференция Зеленограда (ЗелАО Москва)
250707 Локальная конференция г. Севастополь
250777 Локальная конференция г. Калининград

0

28

Ну и "техподдержка"))

250997 - Parrot
250998 - AMPR bridge
250999 - ARS/RRS/GPS
