Переделка автомобильной СИ-БИ ML-145 на двойку

Сообщений 1 страница 9 из 9

1

Появилась у меня Alinco DR-130T, а автомобильной УКВ антенны не было. Посмотрел цены, хорошие антенны денег стоят. Вспомнил что валяется у меня без дела моя первая СИ-БИ антенна, а именно Optim ML-145 strong. Посмотрел в интернете несколько вариантов переделок, но делать стал по своему. Решил сделать 5/8, в качестве источника информации была открыта вкладка изобретения бутылочной 5/8 на 144 Мгц. Получилась очень неплохая антенна, с минимальными переделками. И так, поехали:

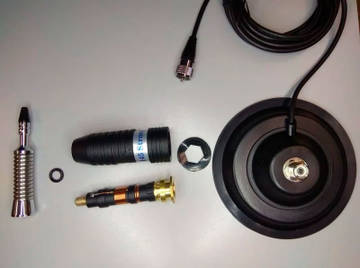

То что мы имели до моего вмешательства я не фотографировал, но в интернете не мало фотографий данной антенны.
https://forumupload.ru/uploads/000f/9e/50/332/t526366.jpg

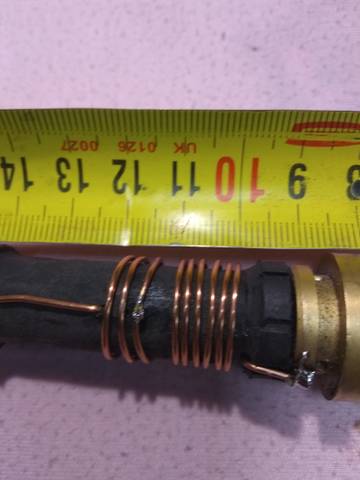

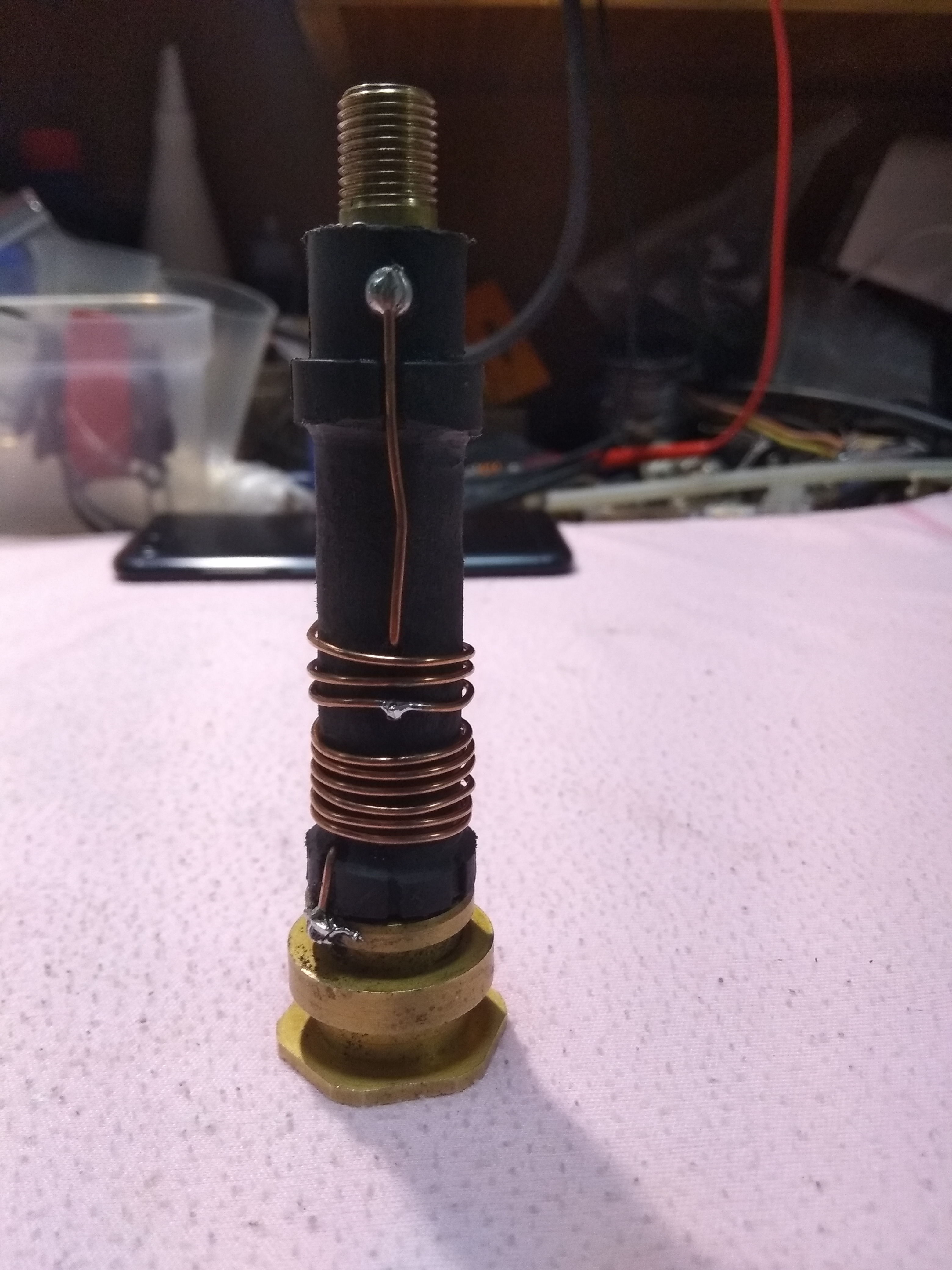

Размотал катушку, и удалил с неё перегородки (это мне показалось самым сложным). Далее намотал новую катушку, медной проволокой диаметром 1 мм. Можно использовать проволоку от родной катушки, но она покрыта изоляцией, нужно зачищать место запитки центральной жилы. Катушку я перематывал несколько раз, в разных местах, разное количество витков. В итоге достиг лучших результатов по КСВ. От основания катушки, намотал 9 витков, длинна обмотки получилась 2 см. Центральная жила припаяна к 2,5 витку (от верха), или к 6,5 витку от основания катушки.
https://forumupload.ru/uploads/000f/9e/50/332/t322655.jpg
https://forumupload.ru/uploads/000f/9e/50/332/t765625.jpg

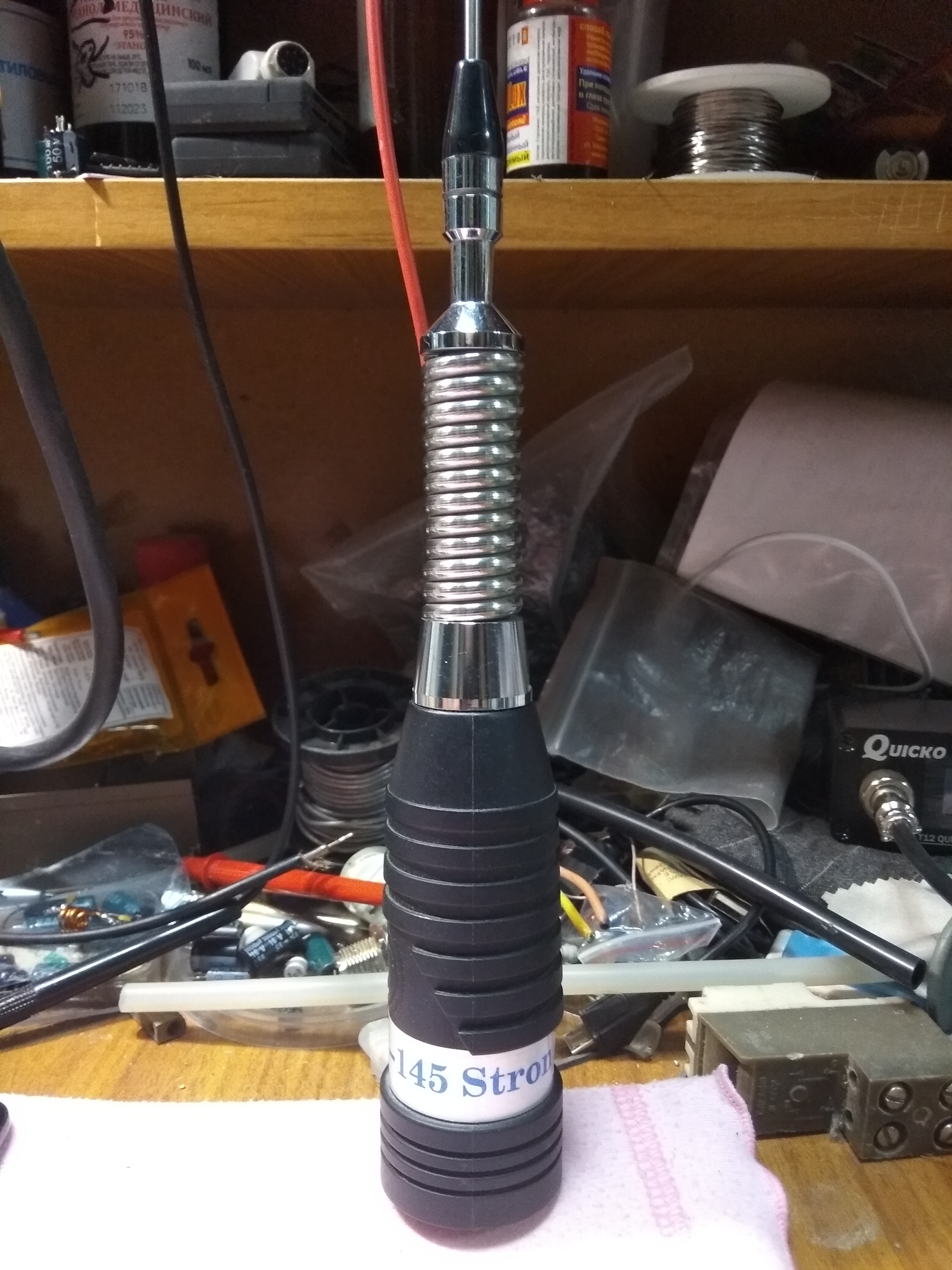

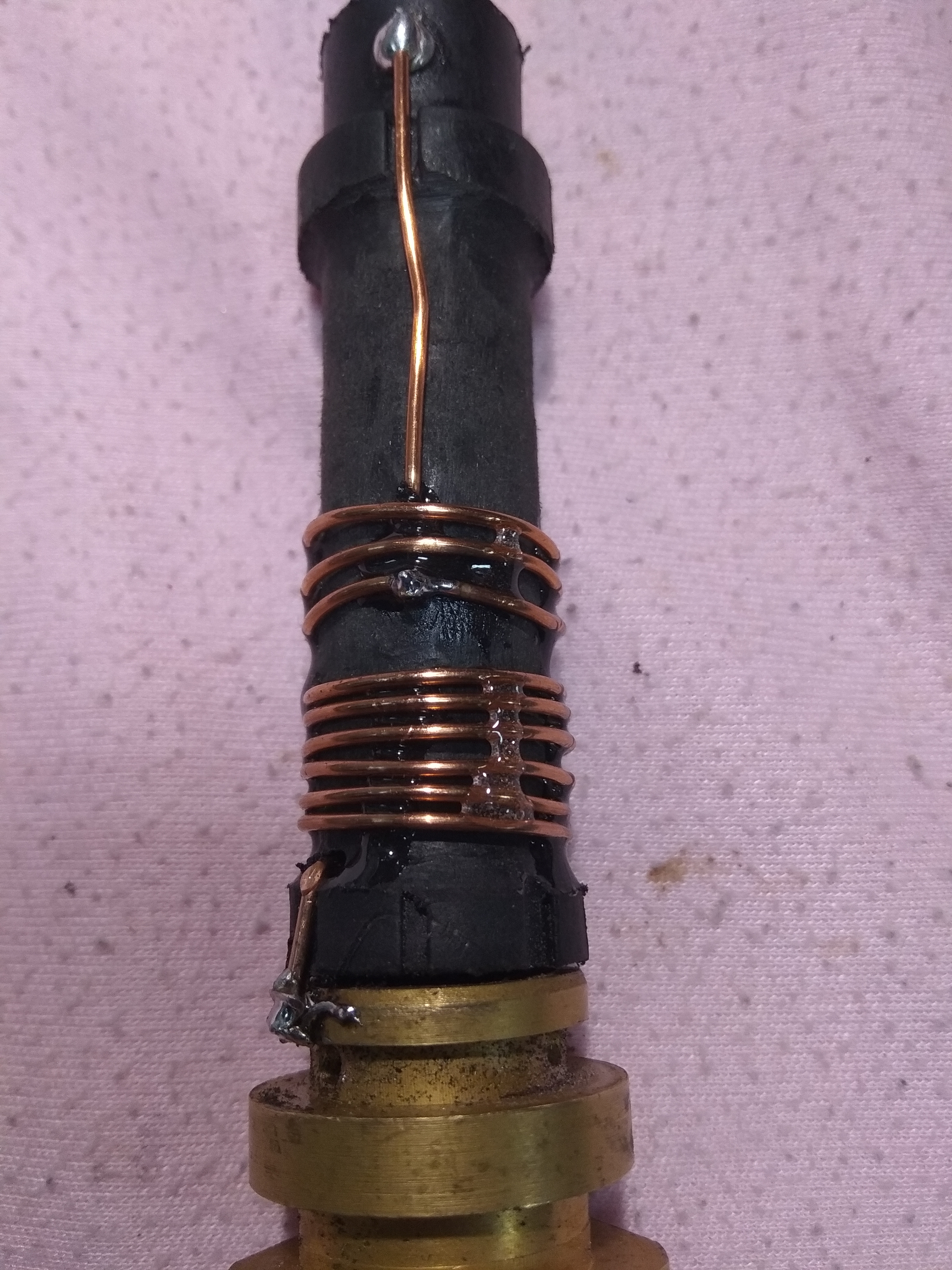

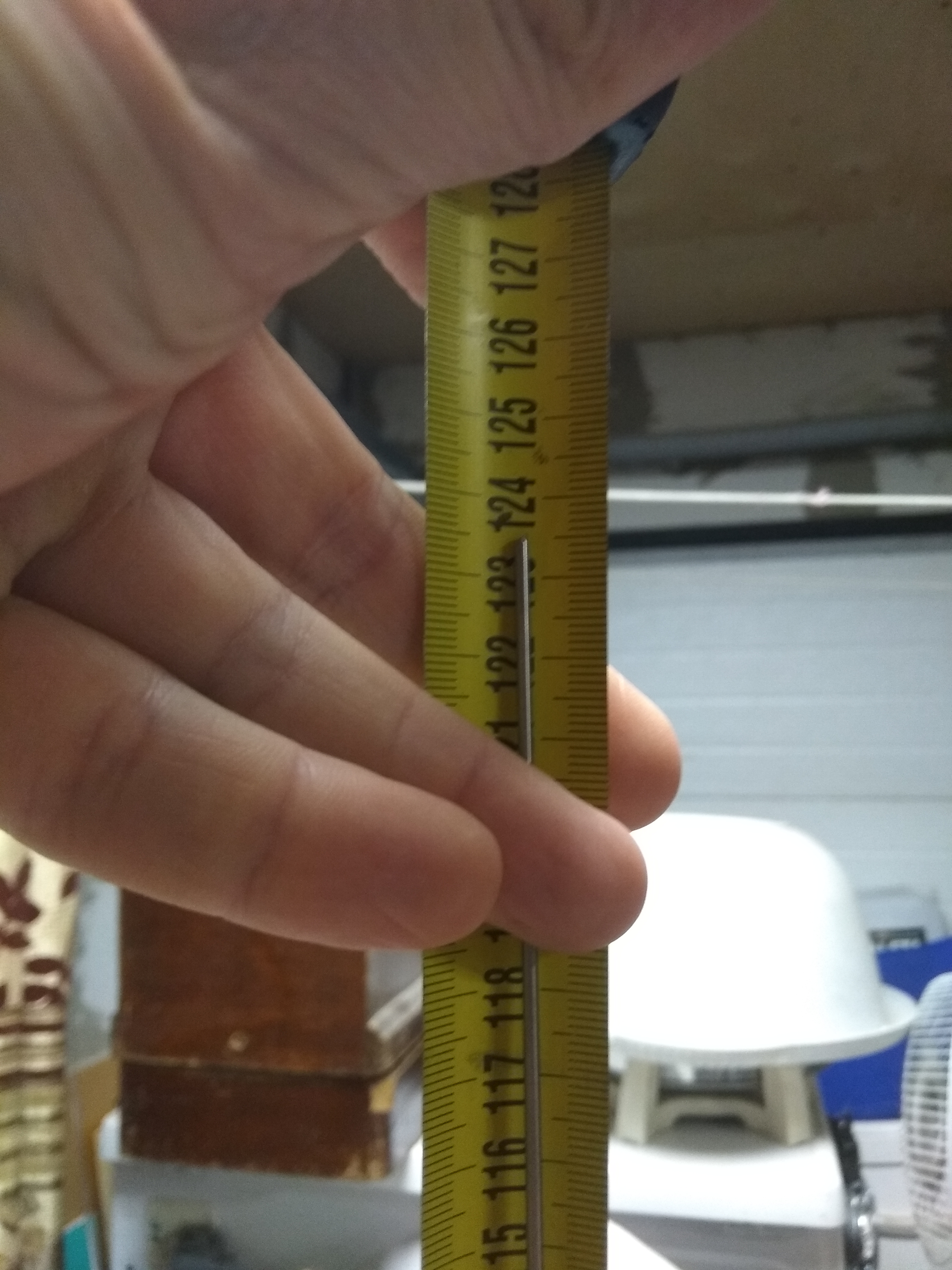

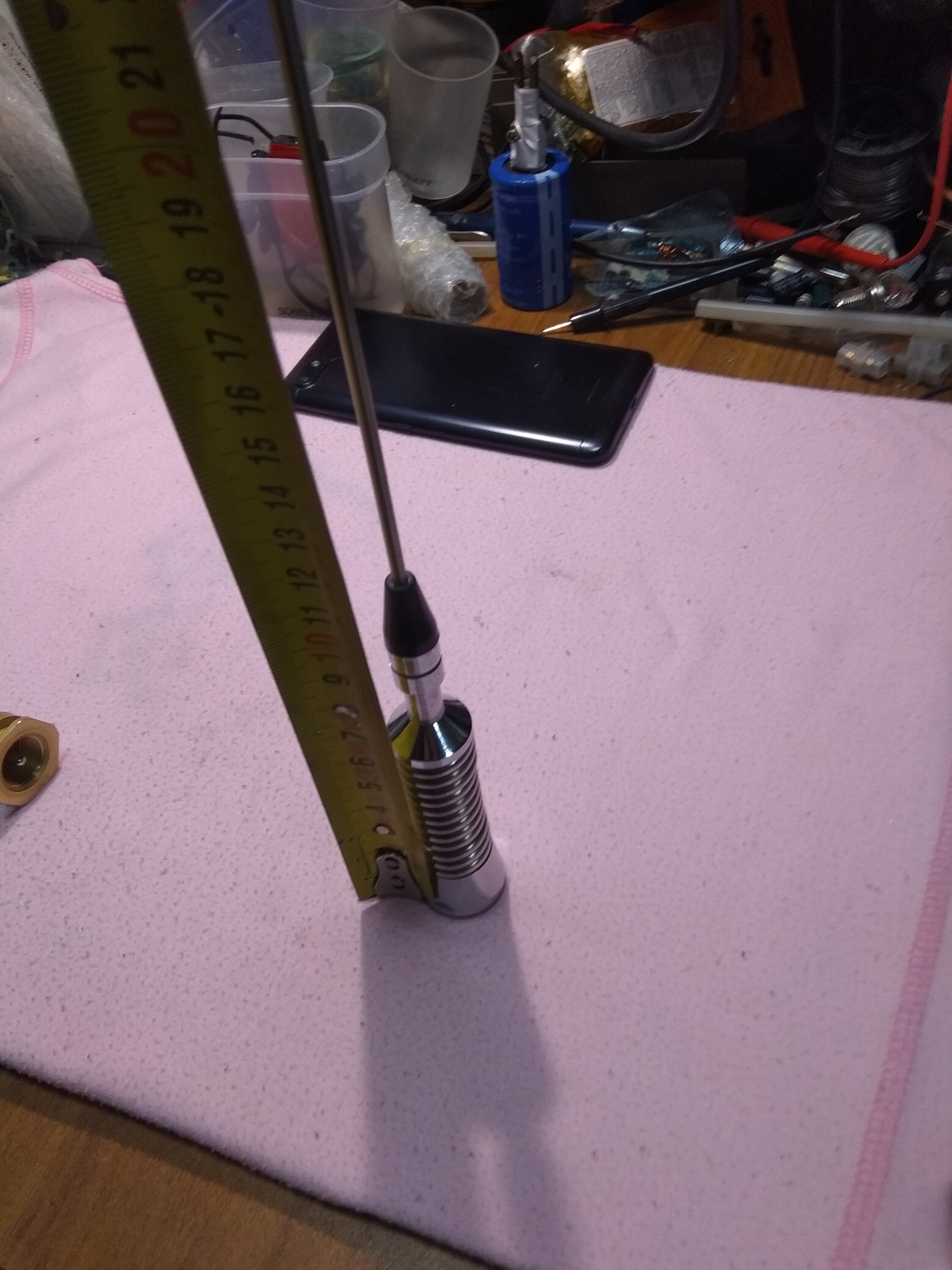

Настраивалась антенна дома, в качестве земли использовал заднюю стенку от стиральной машины. Длина штыря получилась 125 см, но когда установил на авто, КСВ уползло, и минимум стал на 144 Мгц, там я ещё укоротил штырь до 123,5 см. Получив КСВ 1.1 на частоте 145.500, а это можно считать отличным показателем. Во избежании смещения витков обмотки, зафиксировал её капельками ипоксидки. После чего КСВ стал 1.2, что тоже не плохо. Скорее всего немного сместил витки, когда подклеивал, сейчас КСВ 1.1 на частоте 144.500. Трогать пока нечего больше не буду, Постараюсь в ближайшее время заехать в гости к коллегам с частотным анализатором, и подстроить ещё немного.
https://forumupload.ru/uploads/000f/9e/50/332/t49320.jpg
https://forumupload.ru/uploads/000f/9e/50/332/t487788.jpg
https://forumupload.ru/uploads/000f/9e/50/332/t320025.jpg
https://forumupload.ru/uploads/000f/9e/50/332/t107610.jpg

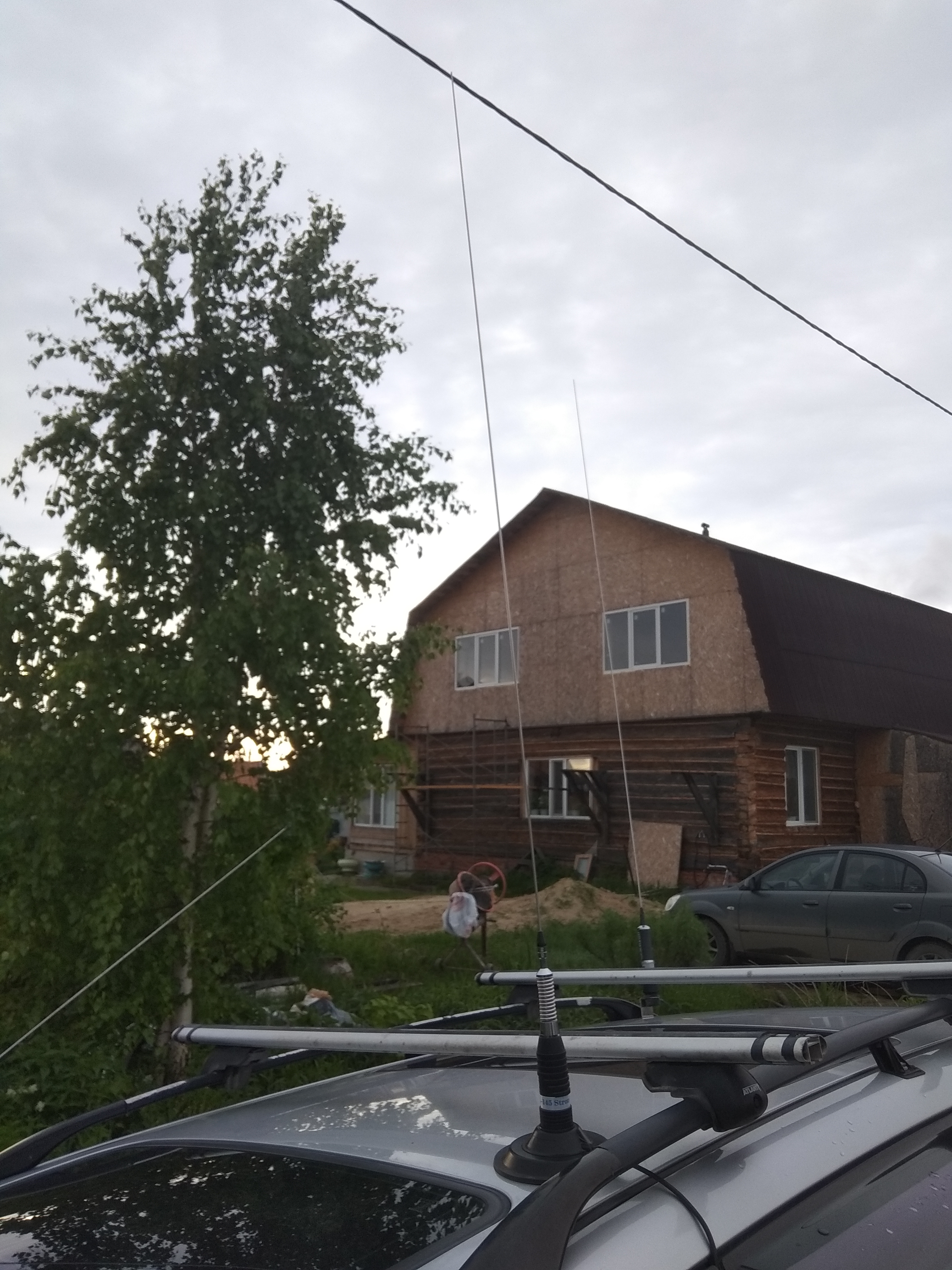

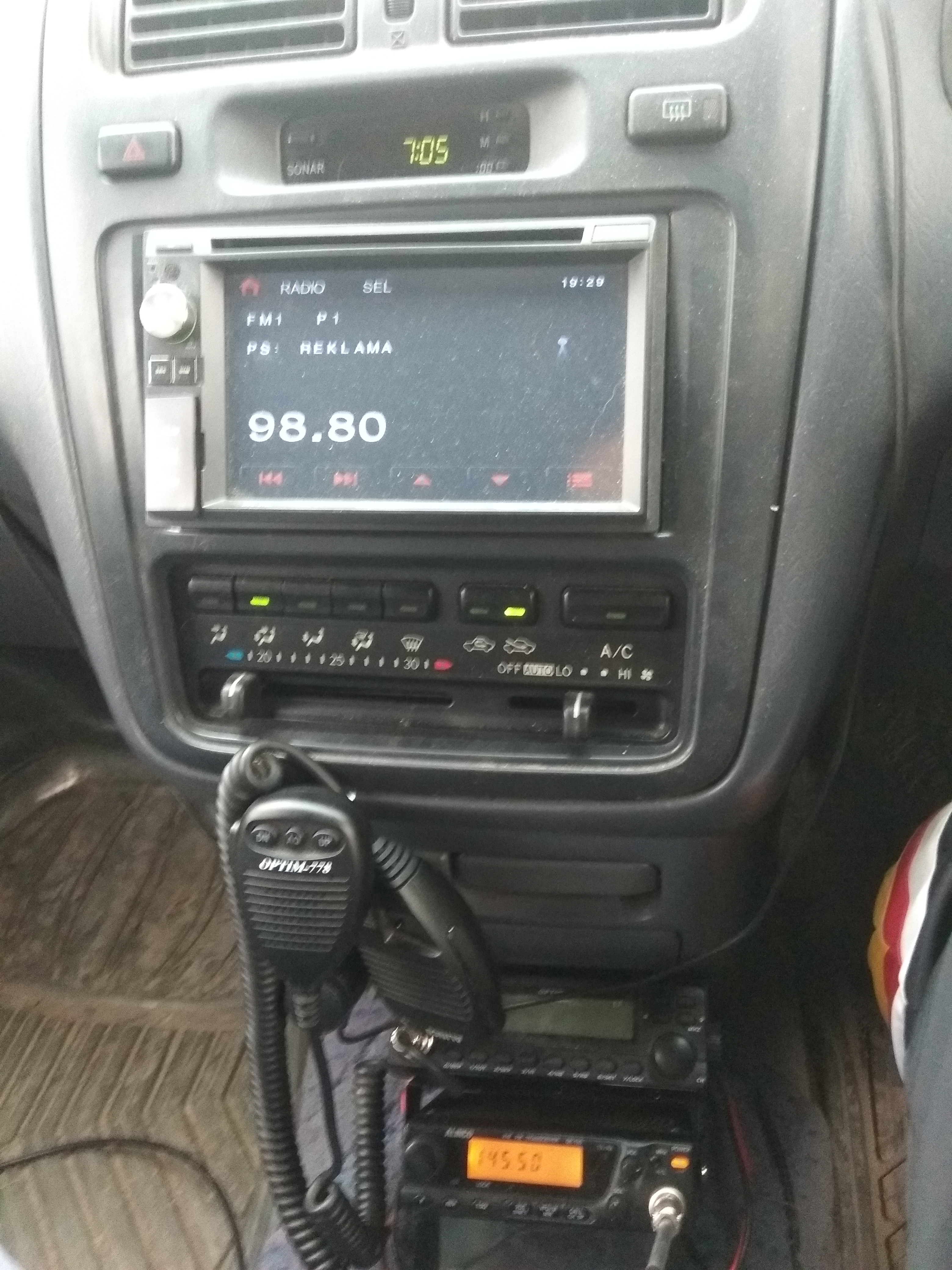

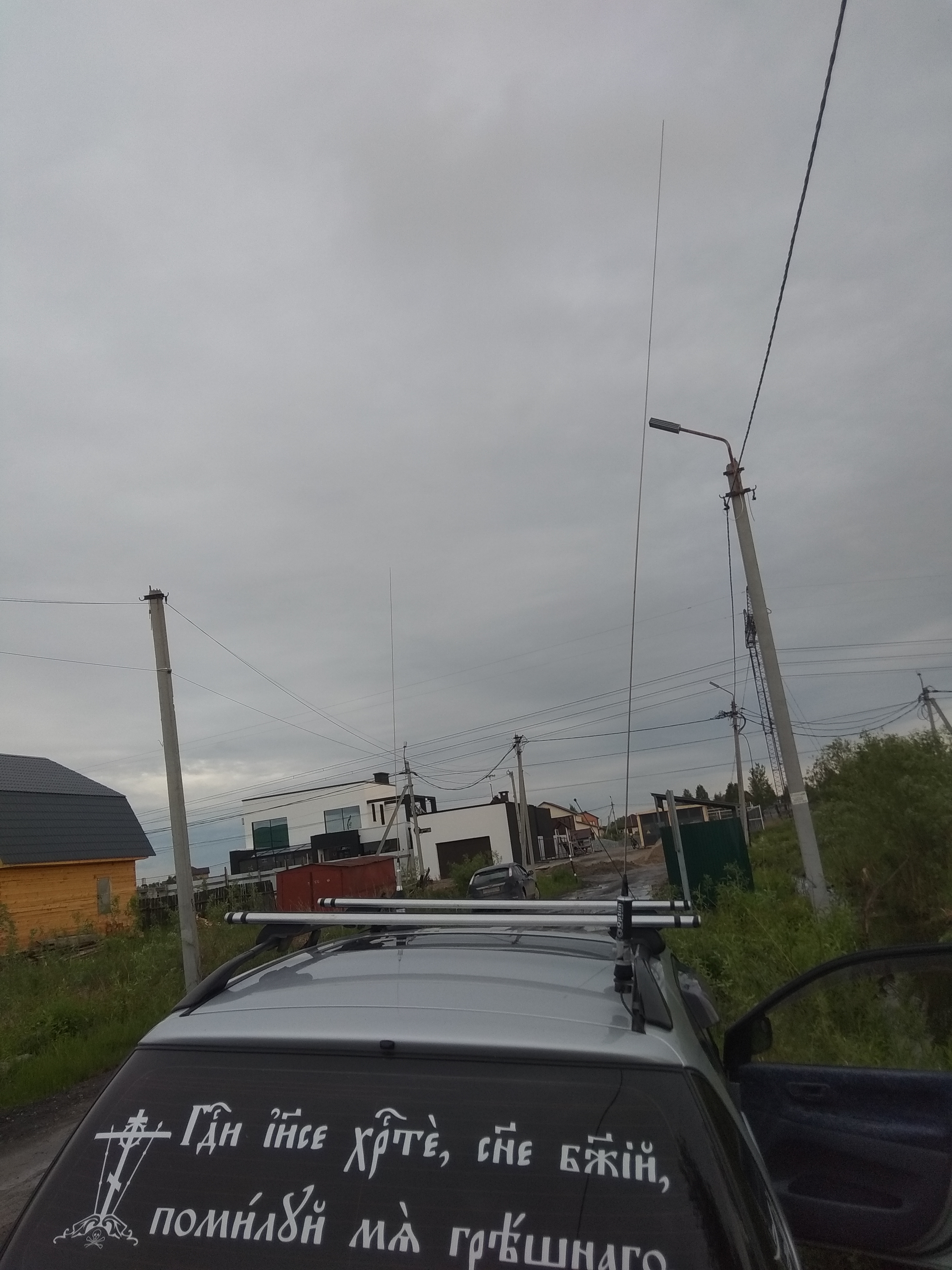

В целом переделкой очень доволен. Что на приём, что на передачу антенна работает отлично. Связался на расстояние около 20 км, 59 в обе стороны. Что на 50 вт, что на 6 вт.
Как проверю показания анализатором, обязательно отпишусь в теме.
https://forumupload.ru/uploads/000f/9e/50/332/t701112.jpg
https://forumupload.ru/uploads/000f/9e/50/332/t648372.jpg
https://forumupload.ru/uploads/000f/9e/50/332/t967410.jpg

+3

2

Достойные внимания опыт и описание всей работы!... Благодарю, что поделились. Кому-нибудь, когда-нибудь всё равно это пригодиться...

0

3

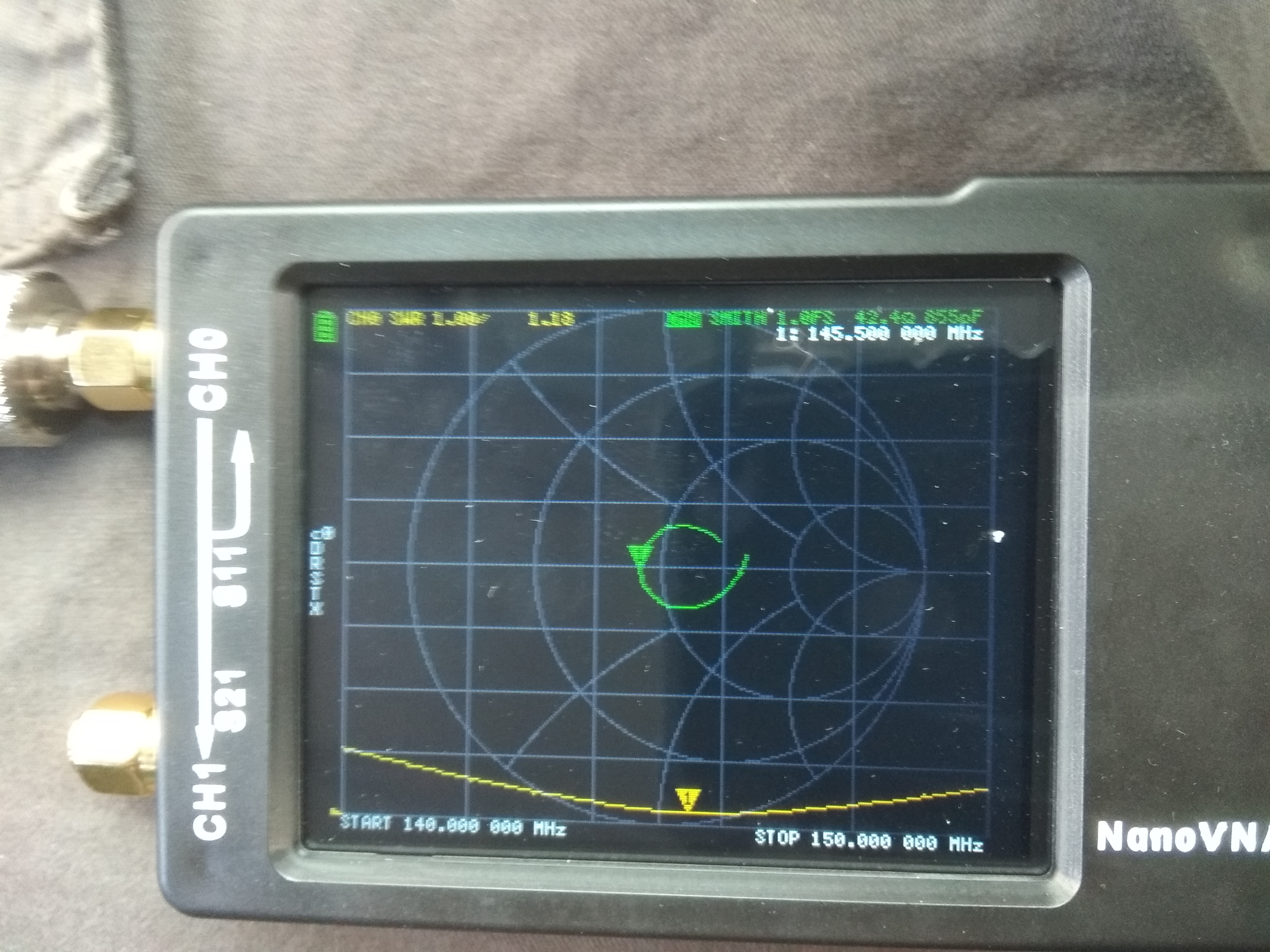

Как и обещал, прилагаю фото показаний с антенного анализатора.

https://forumupload.ru/uploads/000f/9e/50/332/t619390.jpg

КСВ 1.18 не идеал, конечно, но для самодельной антенны считаю что вполне не плохо.

+2

4

R8LBV написал(а):

Как и обещал, прилагаю фото показаний с антенного анализатора.

https://forumupload.ru/uploads/000f/9e/50/332/t619390.jpg

КСВ 1.18 не идеал, конечно, но для самодельной антенны считаю что вполне не плохо.

Отличная работа! Для магнитного основания результат превосходный. Анализатором уже на машине проверяли на открытой местности?
Я вот все никак не дождусь переходников SMA - PL от китайских братьев, для настройки своей антенны...

0

5

Замеры проводил с установленной антенной на авто, правда в 3х метрах от здания обшитым металлосайдингом, и над машиной тянулись провода.
Переходники SMA - PL можно купить в азбуке связи по 100-150р

0

6

R8LBV написал(а):

Замеры проводил с установленной антенной на авто, правда в 3х метрах от здания обшитым металлосайдингом, и над машиной тянулись провода.
Переходники SMA - PL можно купить в азбуке связи по 100-150р

Да, конечно в идеале бы на открытой местности глянуть, может и 1,0 КСВ будет  8-)  а переходники оплачены заказаны, теперь остается ждать, хотя руки чешутся самодельную антенну настраивать

0

7

R8LBV написал(а):

Замеры проводил с установленной антенной на авто,

Кстати, для общего развития было бы интересно сверить показания анализаторов, у меня тоже Нановна - Н с экранами, прошивка "Антенный анализатор" свежая.

0

8

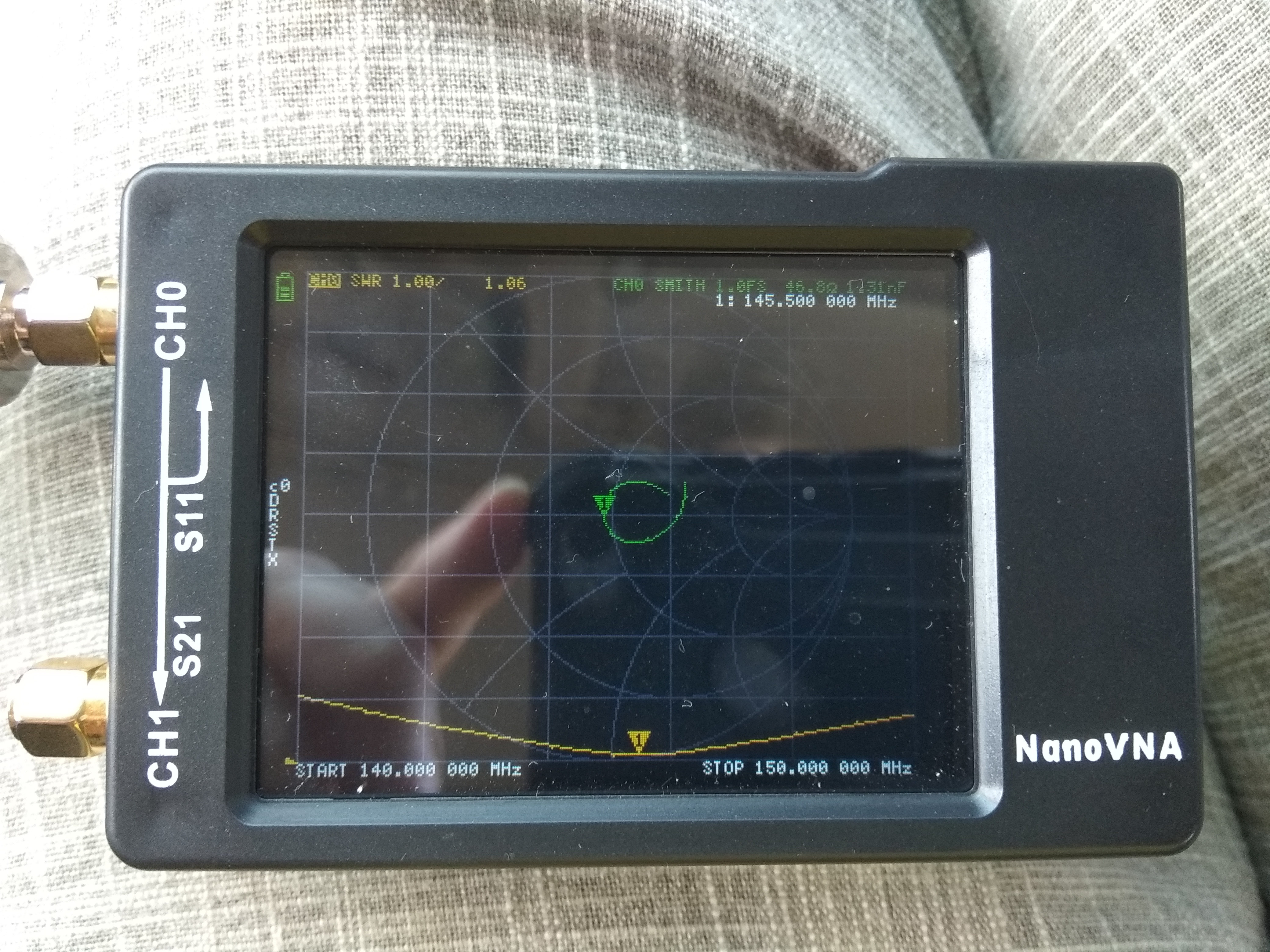

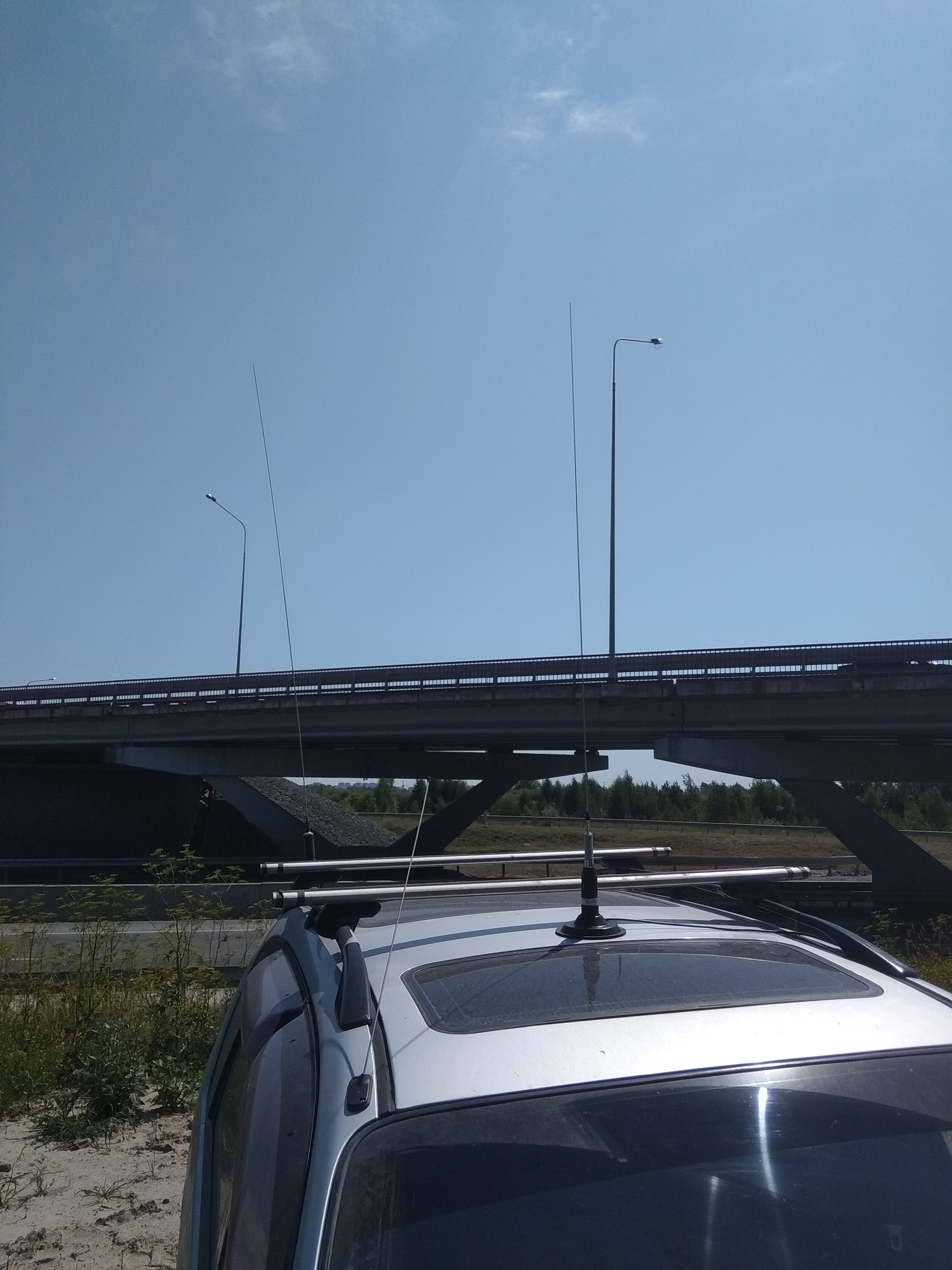

Может кому будет интересно, добился ксв 1.06 путём перемещения антенны по крыше автомобиля. Раньше антенна располагалась в крайнем левом углу крыши, с целью разнести на максимальное расстояние с антенной на 11метровый диапазон.
Выяснил что антенна с магнитным основанием должна располагаться в середине крыши, для лучших показаний. Т.е. во круг основания со всех сторон должно быть примерно одинаковое расстояние.
У меня на крыше два люка, поэтому посередине не поставить.
https://forumupload.ru/uploads/000f/9e/50/332/t123216.jpg
https://forumupload.ru/uploads/000f/9e/50/332/t168503.jpg

+1

9

https://radioproffi.ucoz.ua/_pu/0/67147.jpg
Отличный результат. А я дождался переходников и проверил свой самодельный 3х диапазонный стационар, на 11м, 2м и 70см, в итоге получилось вполне неплохо, КСВ 1,1-70см, 1,2-2м, м 1,6-11м, надо немного укорачивать элементы.  попутно решил настроить автонтенну Sirio Hi-Power 4000 на 11м, на магните, и обнаружил странный эффект: при полностью выдвинутом штыре антенна настраивается на 33Мгц, не ниже. Антенна мне досталась по случаю, такое ощущение, что либо штырь не родной, либо его кромсали очумелые ручки. Вот теперь в раздумьях, что предпринять? Может удлинить верхнюю часть трансформаторной катушкм сантиметров на 5? Наверное так и попробую сделать. Позже отпишусь по результатам.
https://radioproffi.ucoz.ua/_pu/0/s65855.jpg
Кстати, не проверяли на вашем магнитном основании есть фольга на магните для емкостной связи с землёй? А то вот увидел на фото, как бывает!  Но у моего основания фольга есть.

И если кому то интересно будет - поделюсь рецептом вполне работоспособной трехдиапазонки invertrd-V с питанием по одному кабелю 50 Ом.  В моем случае используется 3х диапазонный трансивер с 2мя активными приёмниками и расстояние до крыши приличное, посему был проложен один толстый РК50-9-11.

у что, пришлось перемотать катушку более тонким проводом, т.к. дополнить нужным количеством витков не хватило места. Пришлось взять провод меньшего сечения. в итоге добавил 5 витков. Неужели штырь реально не родной и настолько короткий? Его длина 130см. В итоге добился КСВ 1,1 при 51 Омах.  на металлическом щите в комнате,  далее после полевых испытаний отпишусь.

Отредактировано Amator (2020-08-14 16:36:15)

+1
