CW "шарманка"

Сообщений 1 страница 29 из 29

1

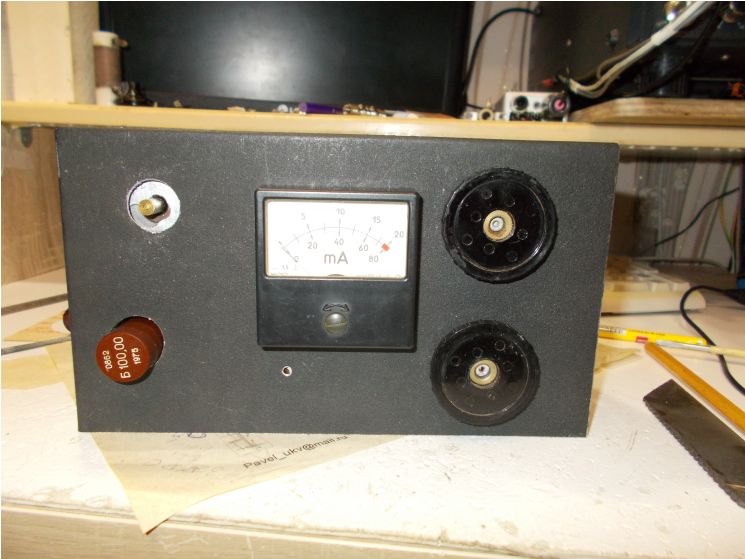

Пока без дела собираю простенький передатчик. Задумал на 20-ку, просто так - поиграться.
Первое: на выход 6п3с или 6п13с?  6п13с лучше, а 6п3с много. Кому надо, давайте поменяемся, пару 6п3с на пару 6п13с.
Второе: простой не значит хороший., в ЗГ будет кварц. Если напрямую, то нужен кварц на 7,0** или 14,0**. устроил бы Б460 от РСИУ (ну или Б469), карболитовый корпус. Могу сделать с преобразованием: смешивать 12 + 2 или 9 +5 или 8 +6, это мне без разницы, тут кварцы есть, но "лишние ДВЕ лампы и время которое жалко (на шасси панельки под это уже установлены)

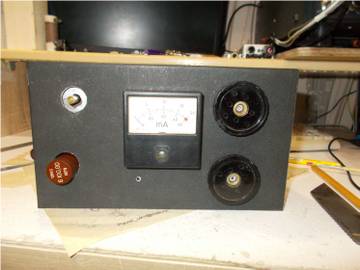

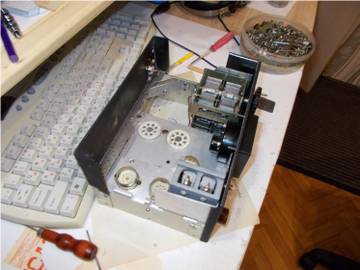

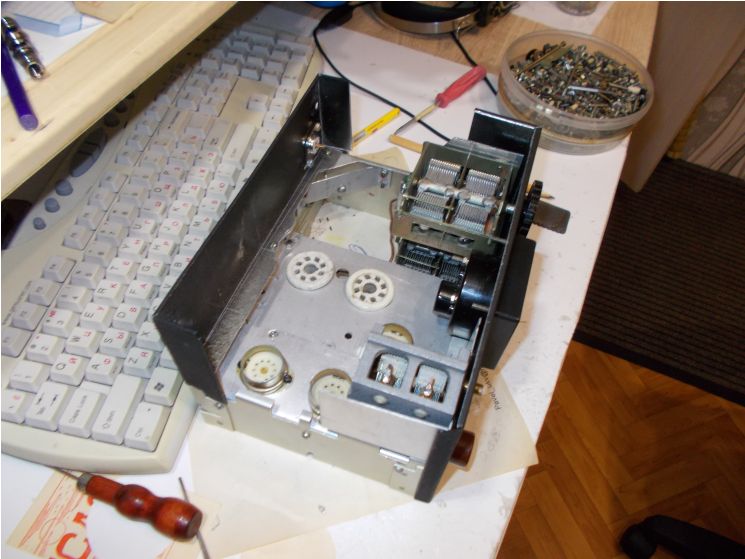

https://forumuploads.ru/uploads/000f/9e/50/199/t22989.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t790598.jpg

Ответить можно тут (не скрываю) можно ма мыло.
И спасибо! Не хворайте.

Отредактировано Юрий Васильевич R9LV (2020-07-03 11:51:37)

+1

2

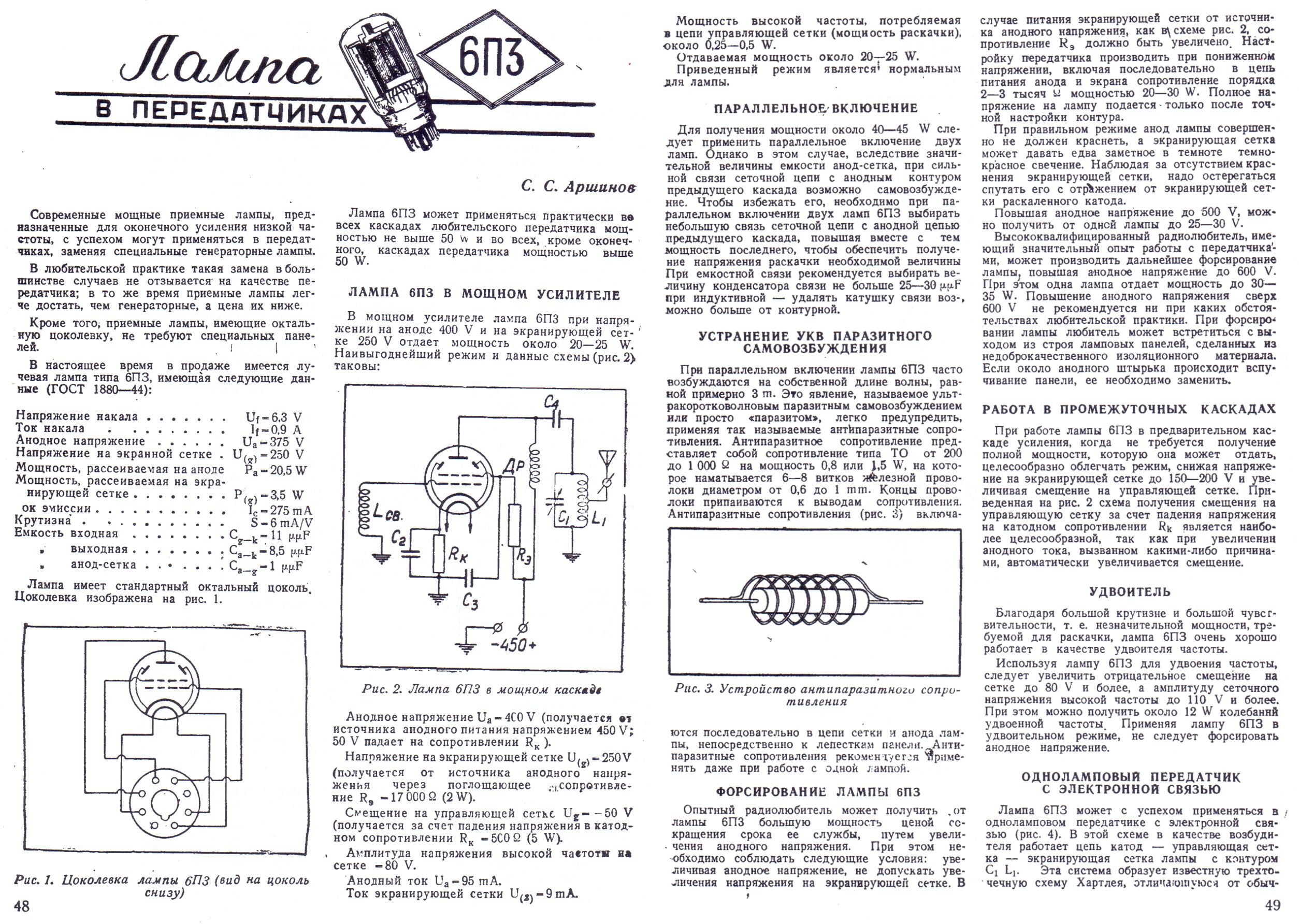

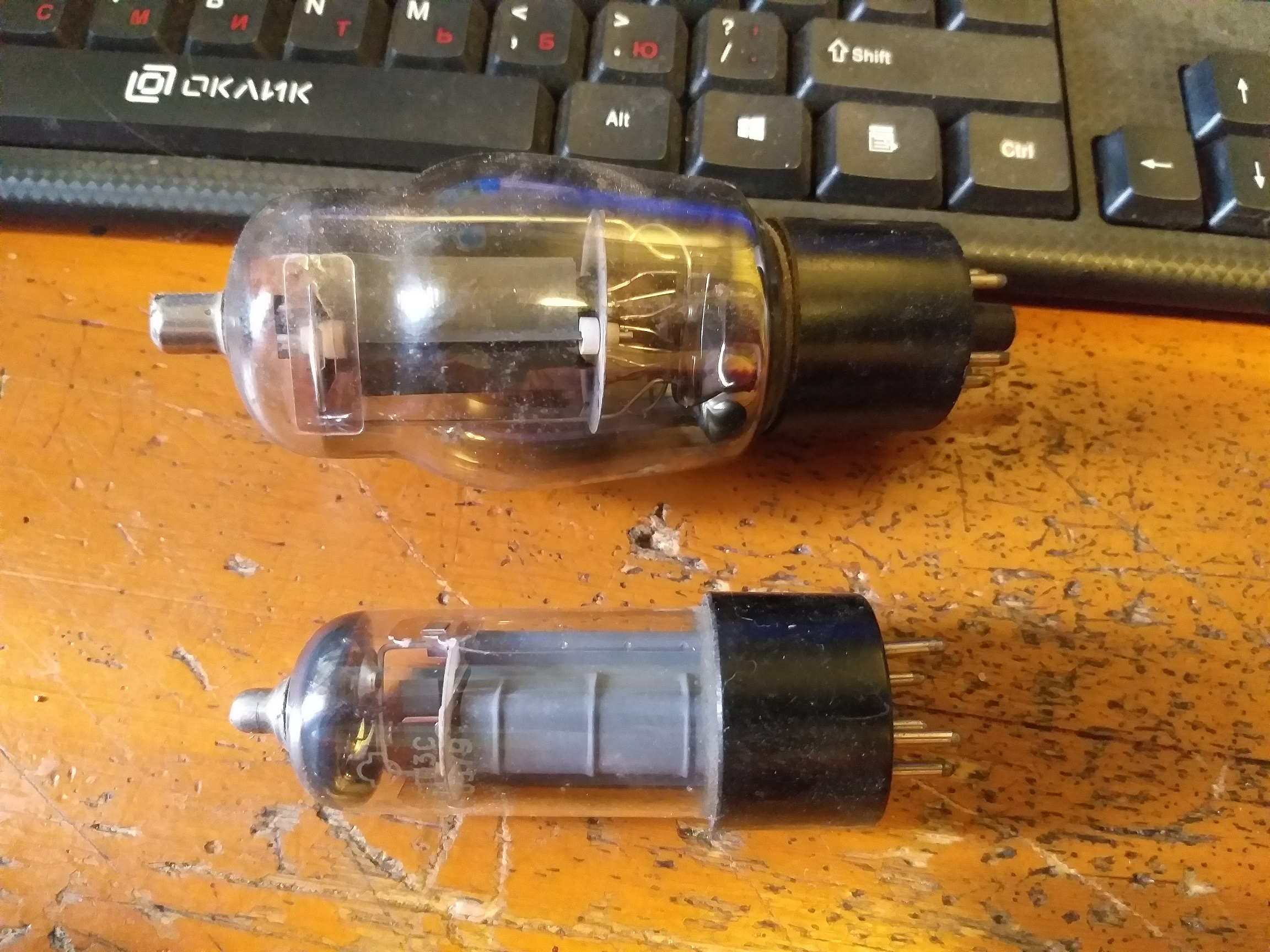

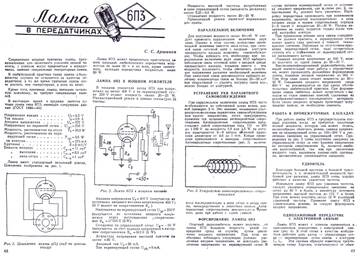

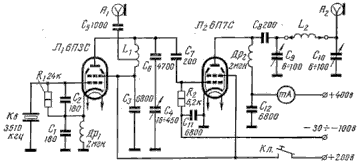

Есть 13, 6п7 тоже заслуживает внимания.
http://forumuploads.ru/uploads/000f/9e/50/119/t870937.jpg

0

3

Если меняться, то где и как?  6п7с не надо, у меня  уже есть TX CW на Г-807. Собираю маленький, и по мощности и по габаритам (20 см х 14 см), в напряжении что бы не париться, да и "детство" вспомнить. Шариться по городу, вреде как бы и нельзя, до огорода ещё дальше, вот и нашёл игрушку.

+1

4

https://forumuploads.ru/uploads/000f/9e/50/199/t549100.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t167674.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t279648.jpg

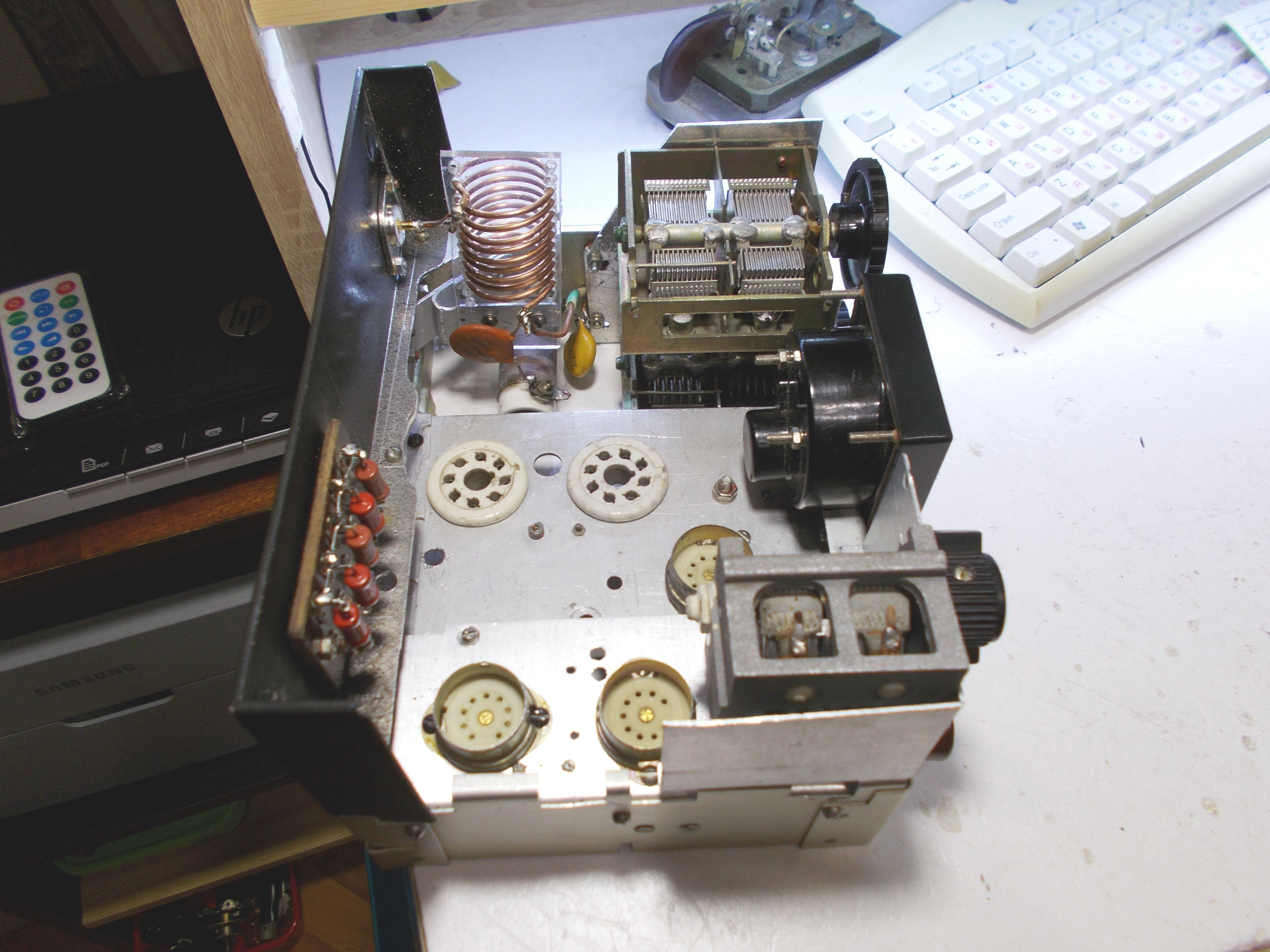

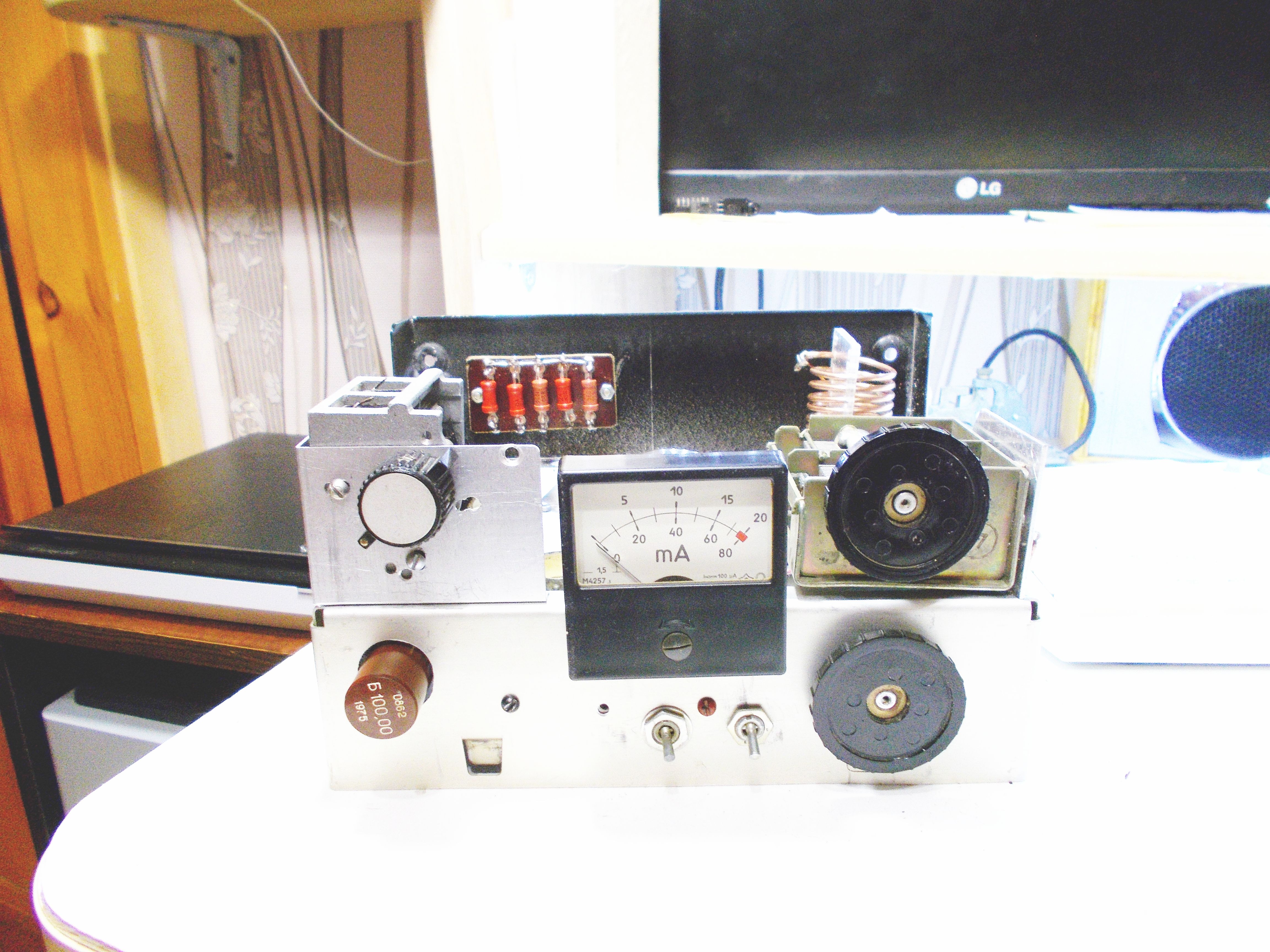

Дела помаленьку идут. П-контур начал распаивать под 6п3с , ещё маленько и перейти на 6п13 будет проблематично. Надо будет менять местами котушку и дроссель, горячий и выходной КПЕ.
И пока без "родного" кварца, ввожу в схему две "лишние" лампы, буду смешивать частоты от двух генераторов. Передатчик простым не становиться. Не жалуюсь, я доволен тем что делаю, а не тем, что делаю (по русски это так: мне пофиг что получиться, лишь бы была работа)

+1

5

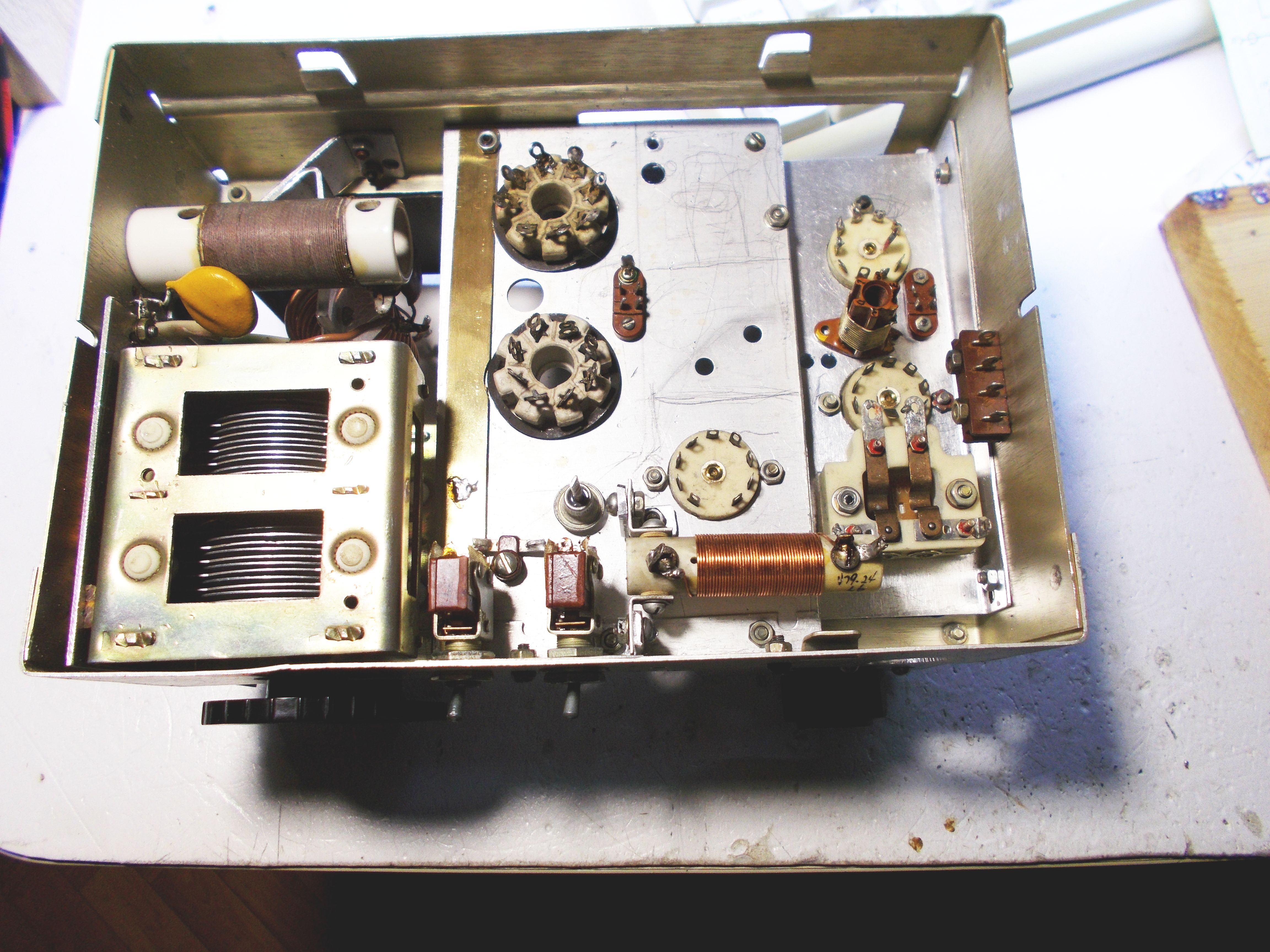

Выходной распаял почти полностью. пока не проверю в работе (после полной сборки и испытании  "на даль") перехода на 6п13с не будет.  Тут надо будет полностью разочароваться в 6п3с или уже нажраться до  ... (.. по горло). Так что пока так.  Не продали, не купил. Тему закрываем!!

+1

6

Прислали две коробки кварцев (штук 200) карболитовые, есть то что мне нужно, но много просто так - избавились. Теперь это висит на мне. кому что нужно - могу поделиться, столько не надо. Кроме того МНОГО мелких скопилось, спрашивайте, может что и вам пригодиться. если в дело не жалко, лучше даром, чем из Китая ждать (я так думаю).
С шарманкой пока спад, предупредили что кварц в дороге, подождал, а теперь жду запала. Начинать всегда с натягом (закон такой есть - сила трения покоя всегда больше силы трения скольжения - 7 класс средней школы).

+2

7

В далекий 1984 год соорудили на RK9LWE с ребятами простейший кварцованный телеграфный передатчик. Выбросили из окна длинный луч и работали на 40 метрах на 6П3С. Телецентр  у одного их работающих (был у меня такой активный студент) был рядом, слышали там гармоники. Благо кто то из радиолюбителей там служил, сообщил нам о помехе. Пришлось работать ночами. Вот были весёлые времена.

0

8

Юрий Васильевич R9LV написал(а):

кому что нужно - могу поделиться

Может есть что то в районе 13,0-13,5 МГц,  и 465 кГц ?

0

9

RT8L написал(а):

что то в районе 13,0-13,5 МГц,  и 465 кГц ?

465,5 карболит, 13,8**  в "Б1" и 13,687,5 стекло

+1

10

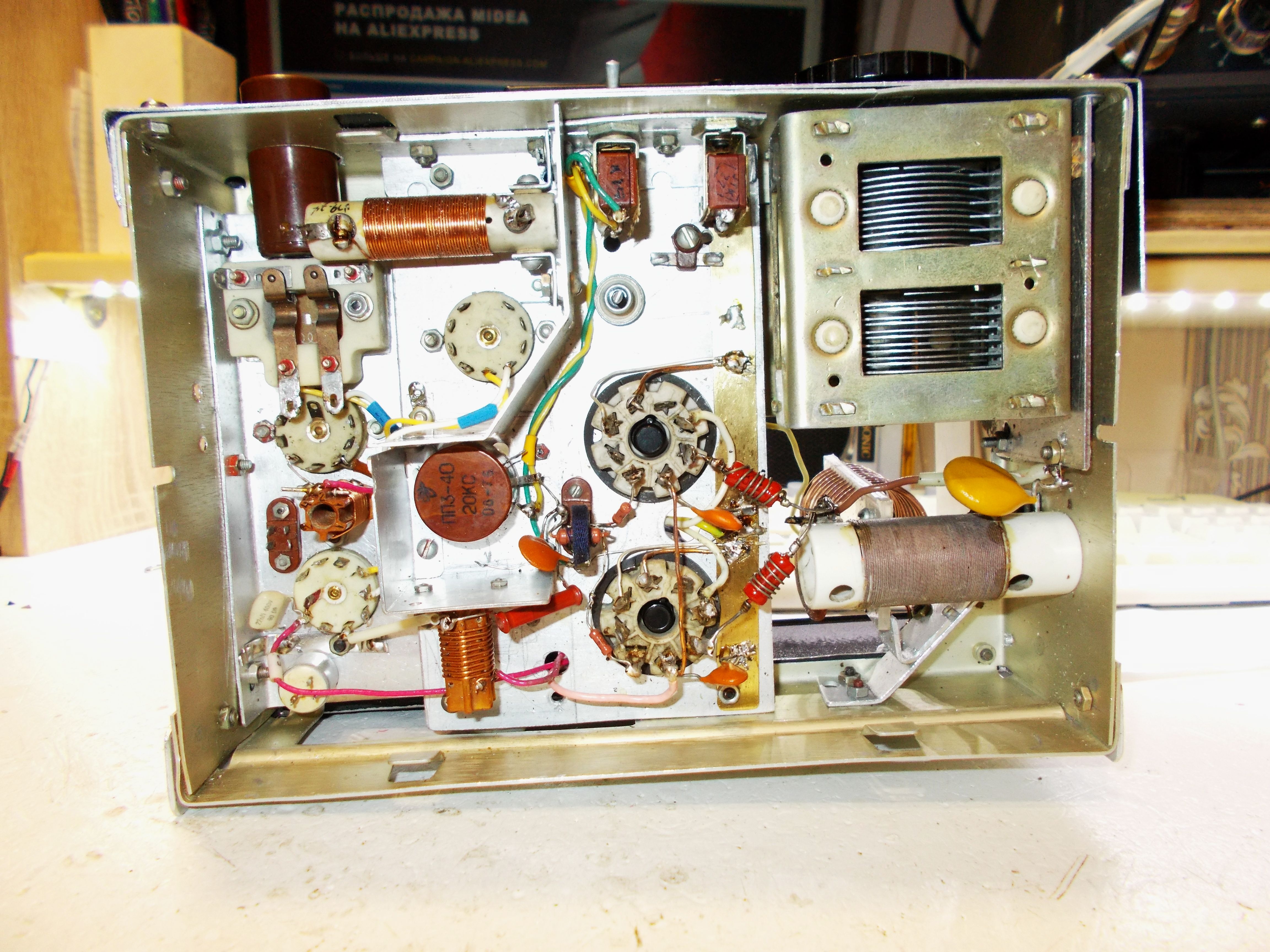

https://forumuploads.ru/uploads/000f/9e/50/199/t822753.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t612186.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t933697.jpg

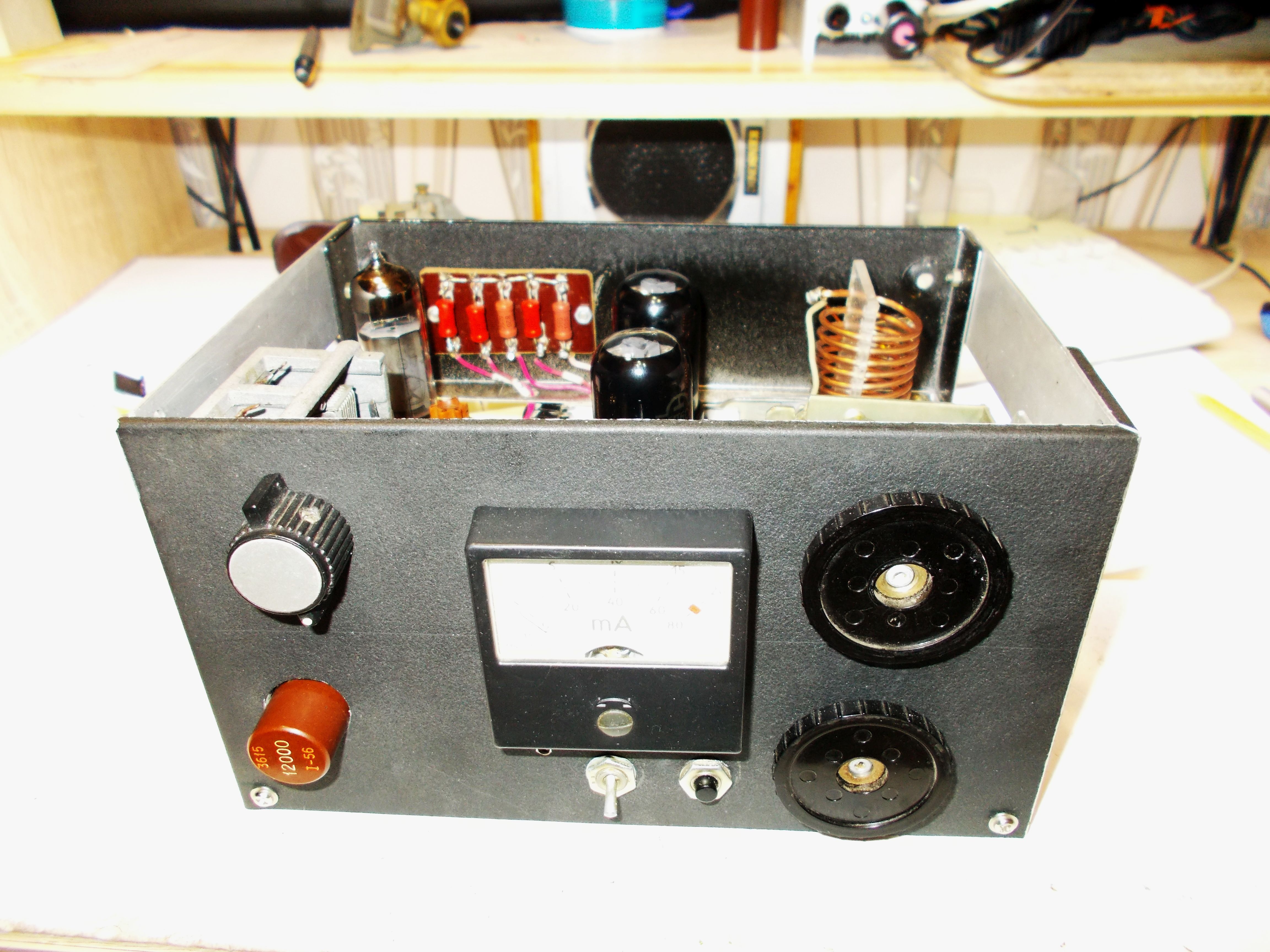

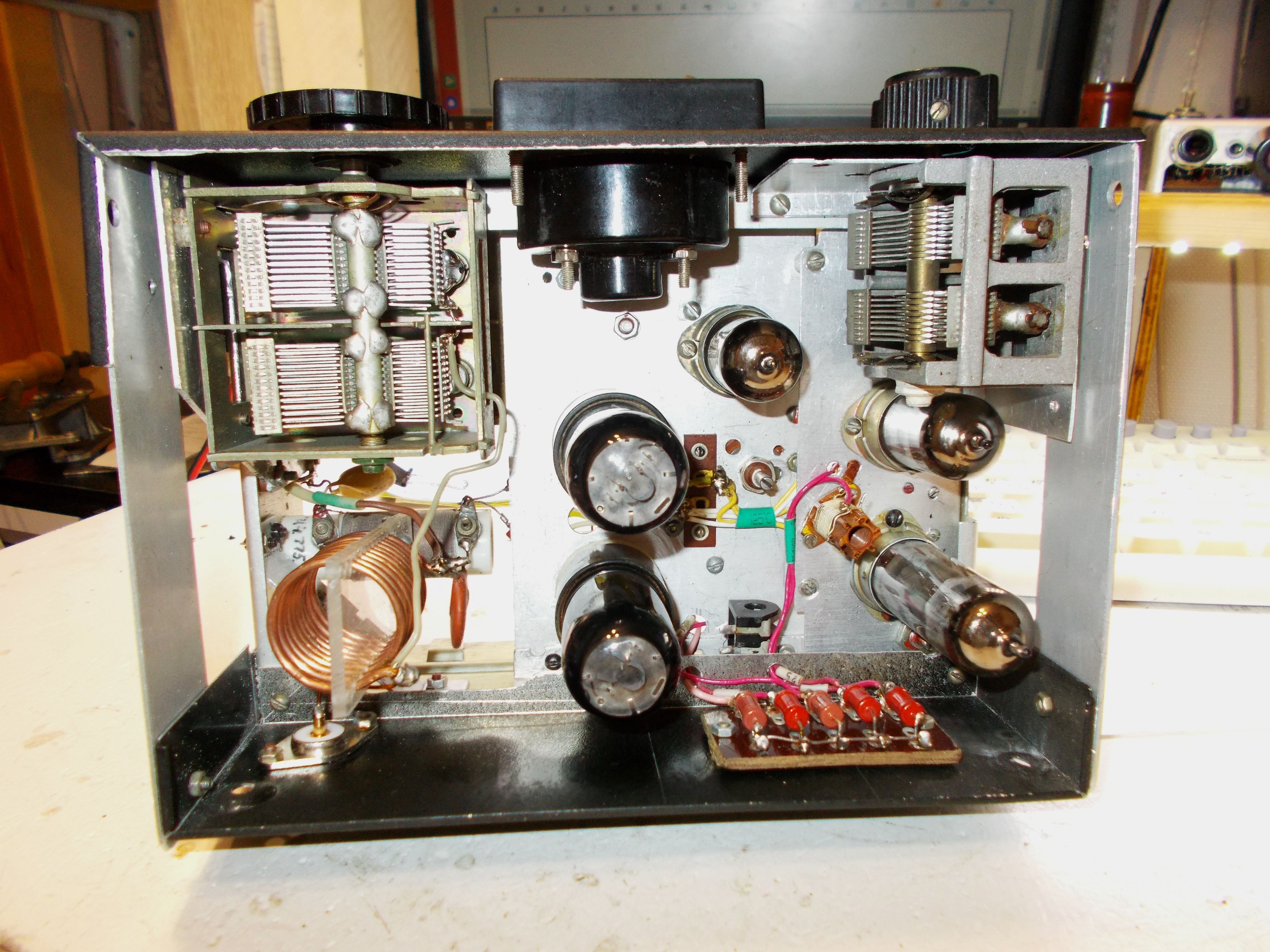

Дело потихоньку движется к завершению, всё на месте, на сборку один хороший день, но появляются разные желания, например поставить индикатор выхода над прибором (линейку светодиодов, а сам думаю, надо этой корове арабское седло). Неонка само то но пришпандорить некуда.  Отвлекаюсь на посторонние дела. Надо закончить ГИР - чем контура настраивать (лабораторных приборов нет, могу только неонкой, но с ГИР-ом лучше).  Ключ надо доделать, электронный. точке-тире, не учебным же отбивать, так надолго не хватит. Могу, но не в RAEM-же участвовать. Хотя .... как знать.  Буду стараться что бы меня хватило на всё, а то знаете ли.... куплю билет и пойду на танцы. Старые что малые, придури хватает. Успехов вам, а мне удачи.

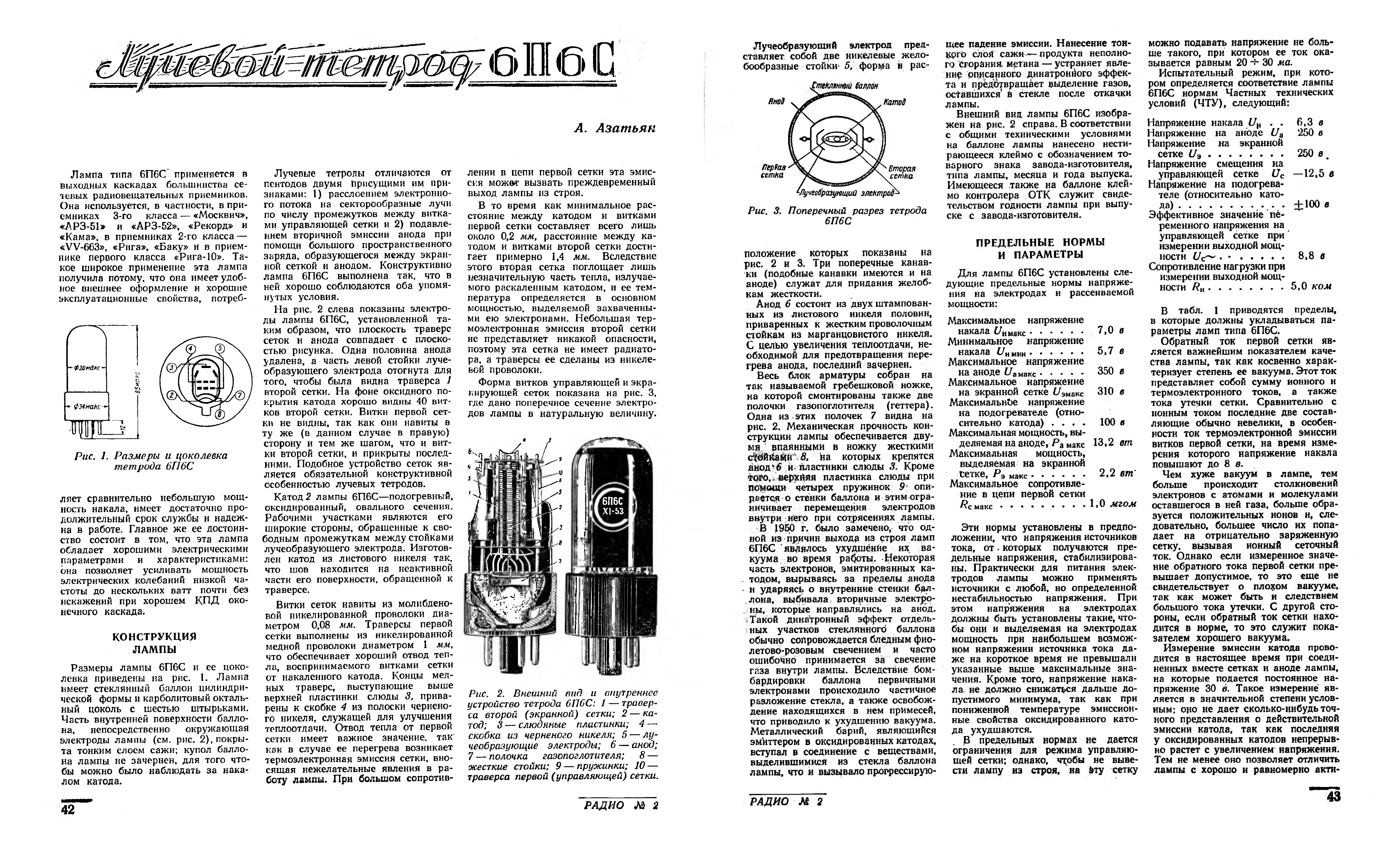

А кто заметил, да, там 6п6с как в "шпиёнских", маленькая да удаленькая, 6п3с всегда могу воткнуть, для них и подстройка предусмотрена. Это ж что бы поиграть. 73!

Админ, пожалуйста, ЕСЛИ МОЖНО, перенесите тему в раздел КВ что ли, коль я уже не продаю, не покупаю. Так правильно будет, ну по крайней мере честно. Спасибо!

Отредактировано Юрий Васильевич R9LV (2020-08-01 23:20:05)

+1

11

Спасибо!!!! Будем жить в новом доме. Оно и правильно.

Отредактировано Юрий Васильевич R9LV (2020-08-03 15:26:43)

+1

12

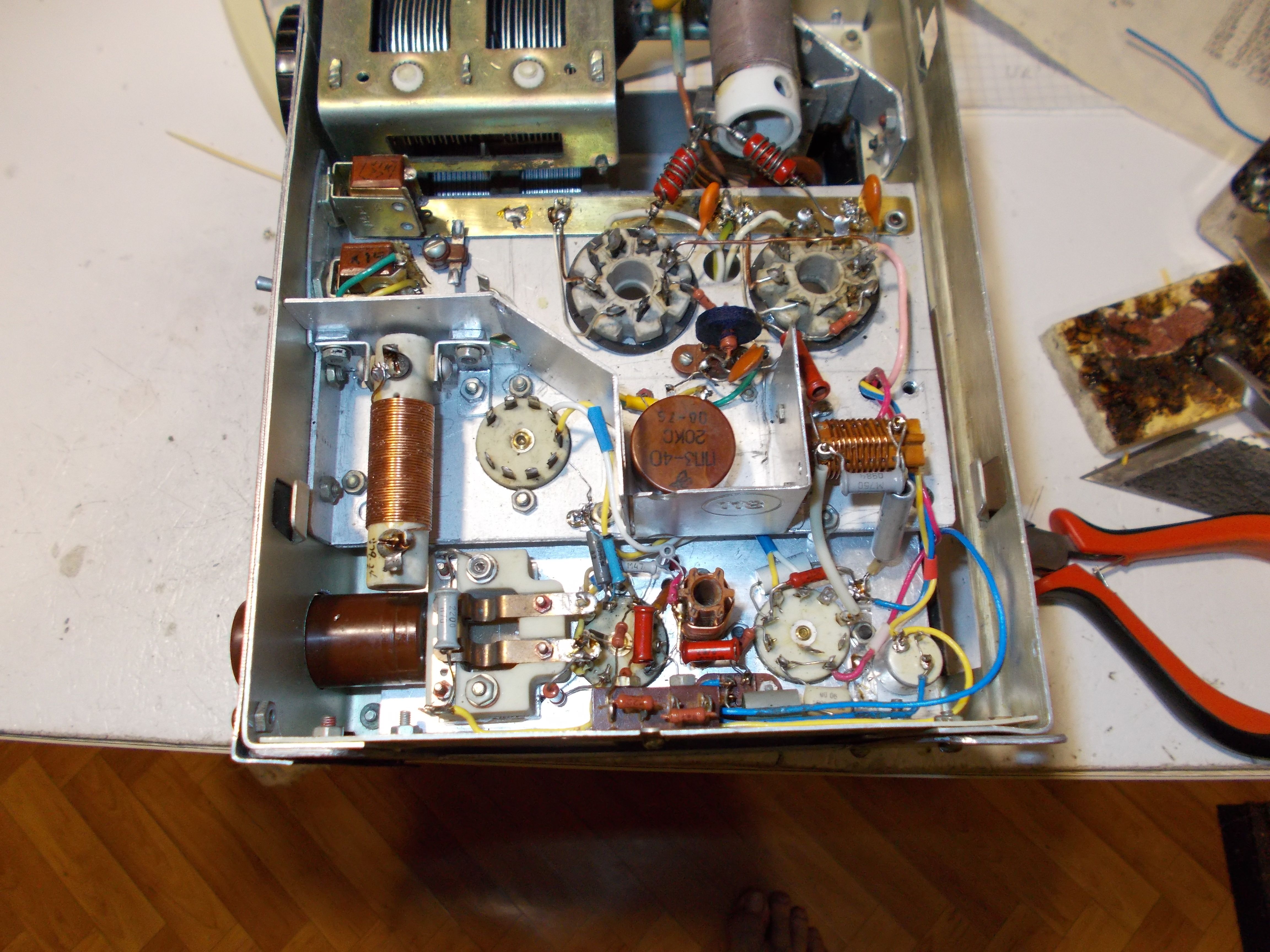

https://forumuploads.ru/uploads/000f/9e/50/199/t555989.jpg

Вот закончен кварцевый генератор и смеситель. Если поставлю кварц на 7000 кГц (а есть и на 70138, спасибо RN1QA из Череповца, подослал кучу, разных и нужных), то можно настроить всю линейку контуров и даже попробовать подключить антенну (кстати не антенну, а провод, который у меня работает антенной). Не буду! Надо собрать VFO, что бы передатчик стал "полноценным".  Тогда и свяжемся. Ну а уж если что то пойдёт не по плану, тогда так и сделаю: поставлю кварц на 70138 и выйду на 140276, Сказать что я собрал шарманку уже этого будет достаточно. Или нет?

+2

13

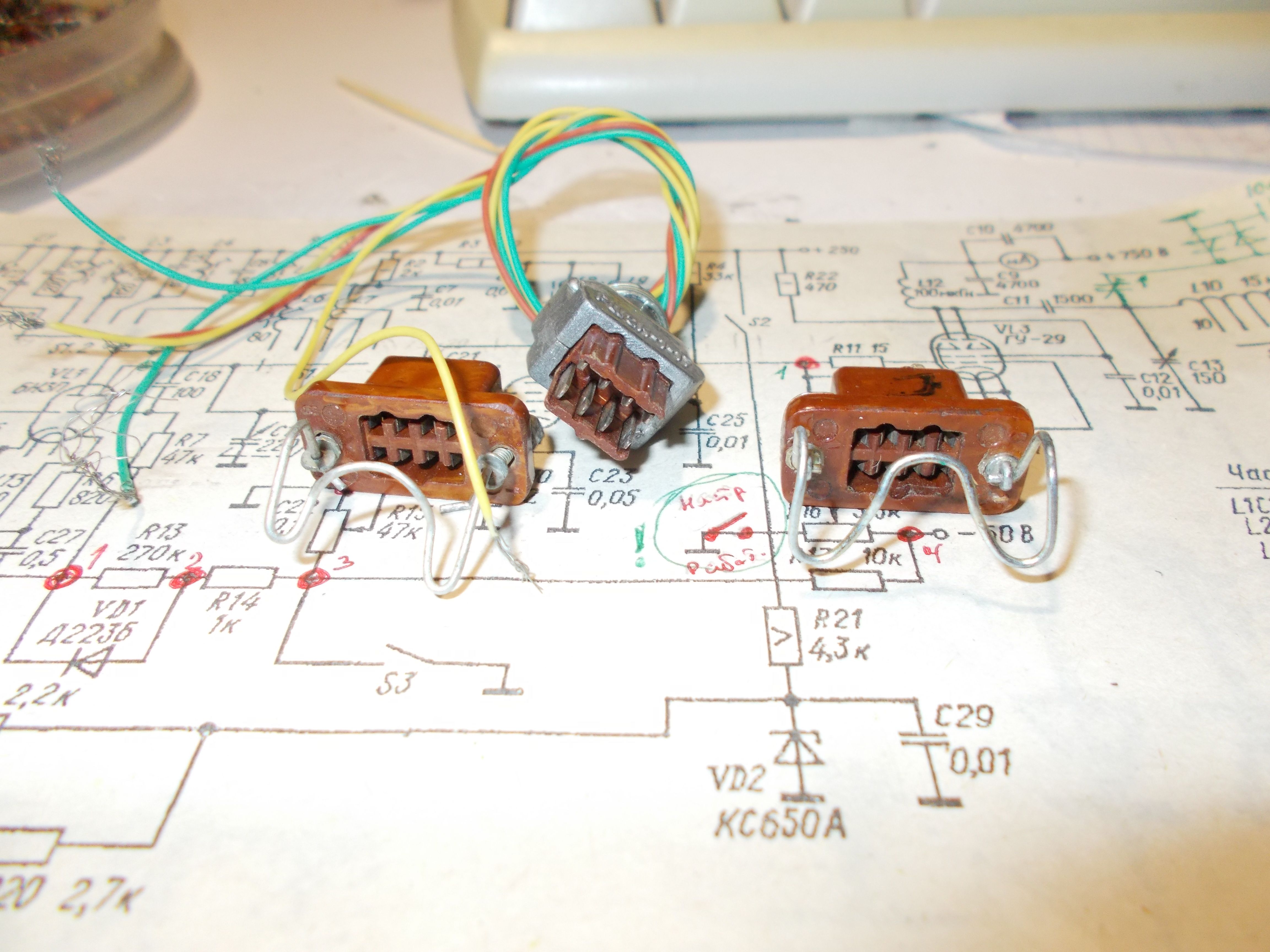

На питания ставлю такой разъём
https://forumuploads.ru/uploads/000f/9e/50/199/t159530.jpg
3 ампера на контакт, 400 вольт между контактами (это из ТТД), а как они работают на самом деле. Места, откуда это взято не очень то походило на мою шарманку - сомневаюсь я.

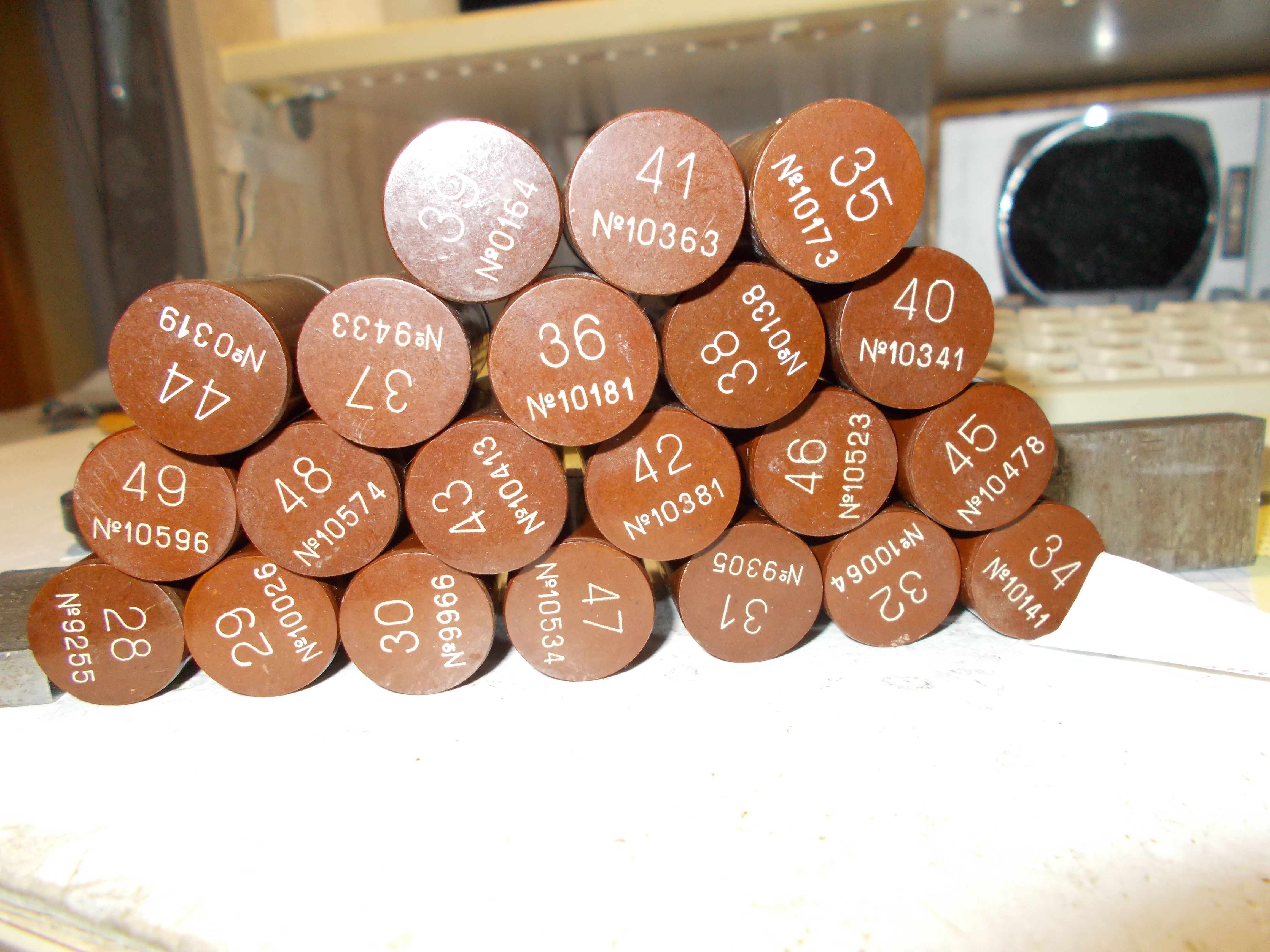

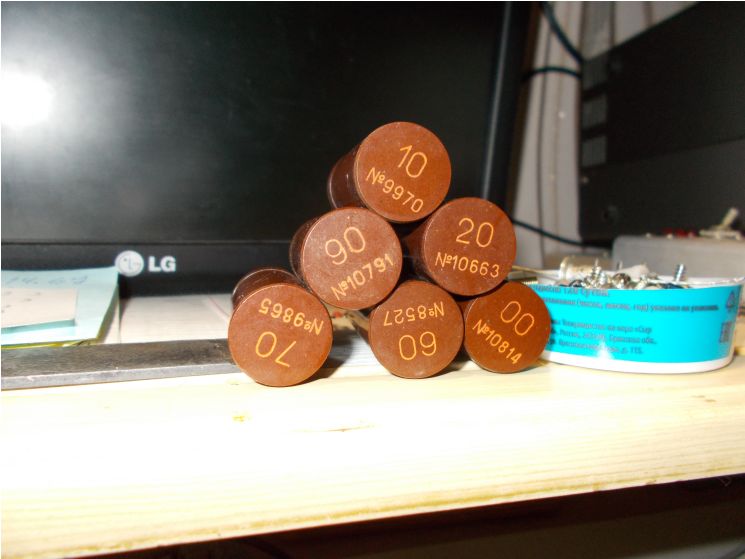

И уже попутно. Знаете ли как расшифровать такие маркировки кварцев (форум QRZ.RU пока молчит
https://forumuploads.ru/uploads/000f/9e/50/199/t936601.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t710400.jpg
Вот пока всё.

+1

14

RT8L написал(а):

13,0-13,5 МГ

есть ещё от 13531,25     до  13562.5  11 штук  кварцев с шагом примерно 2,5 кГц  как я понимаю линейка не вся (некоторых нет), но подобрать полее приемлемый можно. Эти в корпусе МД (HC-49/U) - малогабаритный металлический плоский. (не торговля)

Отредактировано Юрий Васильевич R9LV (2020-08-11 21:35:52)

+1

15

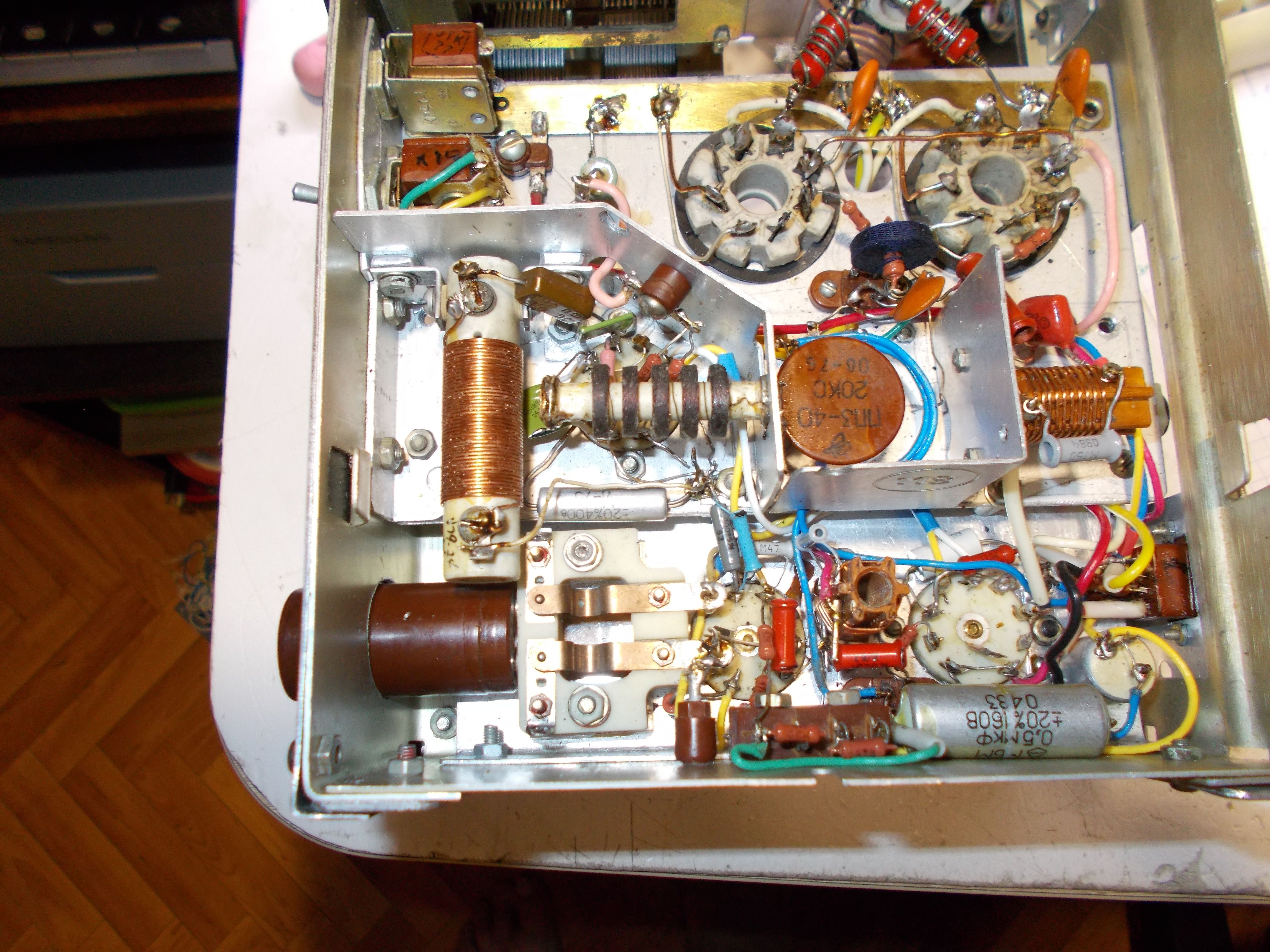

Собрал задающий, поставил разъём питания. Можно подавать питания и начинать настройку. Буду пробовать как наметил раньше, с частоты 7000 кГц.
https://forumuploads.ru/uploads/000f/9e/50/199/t760447.jpg

Ну а потом надо выбрать что и с чем смешивать . Выбор 12+2  или 9+5 или 8+6 всё получается 14.  "Бугры" - Лаповок, Кудрявцев, Яйленко, каждый нахваливает своё, а вот мне все равно, а что тогда делать?.

Отредактировано Юрий Васильевич R9LV (2020-08-12 20:24:27)

+1

16

С разъёмом питания - прогорел (я и разъём тоже). Может БУ-шный уже был порченный, но шинка  -80 прогорела, Заменил на такой же +260 держит и накал больше 3 А тоже, правда запараллелены.
Главное всё поставлено на места, собран на 100%. Дело за наладкой. Два генератора частоты смешиваются получаю диапазон 20 метров.  Работать пока не могу, могу, но кварцевый генератор долго устанавливает частоту, получается сигнал "квакающий" - кому понравиться?.  Буду настраивать. Не получиться переделаю на простое умножение, тут выбор или  7013 (работа только на 14026) или с VFO, там по всему диапазону, но как со стабильностью получиться (радисты с прошлого века помнят "плачущие" сигналы, да и СЕГОДНЯ один наш иногда так работает).

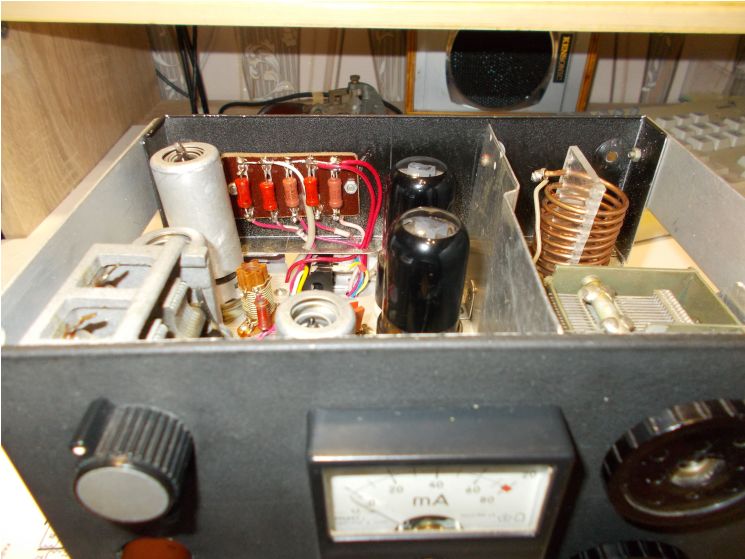

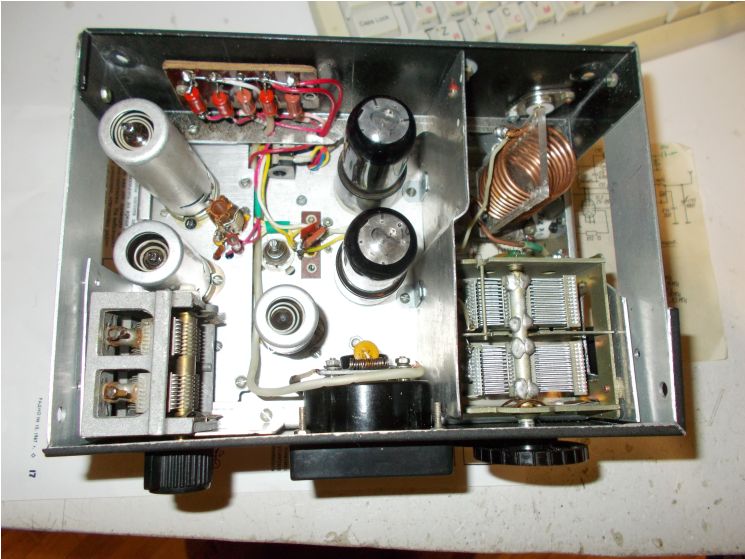

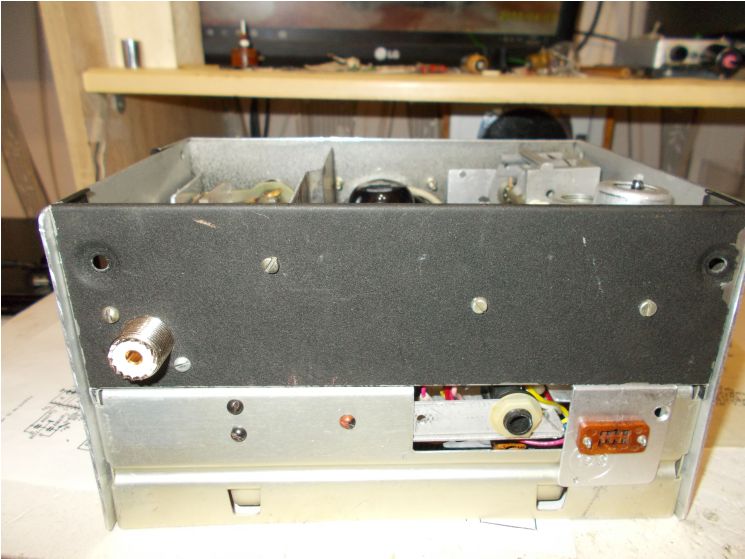

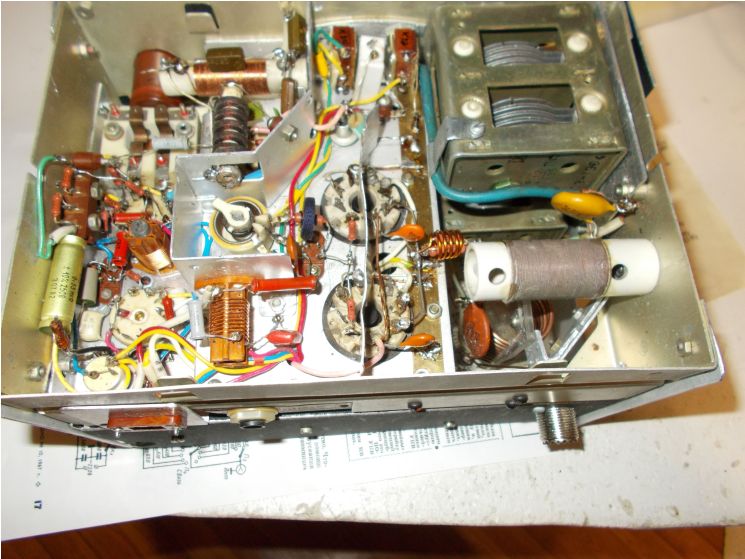

Вот что у меня получилось на сегодняшний день
https://forumuploads.ru/uploads/000f/9e/50/199/t931906.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t169091.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t456012.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t77259.jpg
С предыдущим вариантом есть изменения. некоторые детали потеряли свои места, появились экраны, VFO настроен на 2-2,5 МГц (чуть уже, т к  на ВЧ конце делать CW нечего).
Если с ТОНом не получиться, то перейду на запасные варианты.
Кто что знает, подсказывайте.  ум хорошо, а коллективная мысль самая правильная.
Не болейте!
P.S. 6п6с стоят потому что так удобно переворачивать передатчик с "ног на голову" - 6п3с выглядывают, а без ламп в холодную не настроить. 6п6с  сейчас выдают чуть больше 10 ватт, но это для них ещё не всё, могут больше, но потом.
73!

Отредактировано Юрий Васильевич R9LV (2020-08-18 12:31:49)

+2

17

Не забросил, пока предосенние хлопоты отвлекают, обдумываю варианты выхода из ситуации.  Или уже закончит уже начатый, или уйти на запасной -  в раздумье.

0

18

Вчера, 25.08 собрал всё до кучи. Можно подключить антенну (мой провод) и попытаться установить контакт.  Сейчас продумываю как проще и лучше переключать антенну" с приёма на передачу. Кто нетерпеливый, подождёт когда поставлю реле, кто торопиться, попробую антенну переключать рукой (есть антенный коммутатор). Мне главное что бы со стороны подсказали что с ТОНом.
Что получилось? Запустил два генератора 2,5 +12 = 14 МГц (2 может  гулять по диапазону). Драйвер 6п15п и выходной (пока пробую) на двух 6п6с.  Подводимая около 20 Вт (250 В и около 100 мА), выходная около 10 Вт, может чуть меньше.  6п3с пока не пробовал - необходимости не было.
При отключённом VFO, хорошо запускается на кварце  7000 кГц (проблемы со стабильностью не будет, а тон подскажут)
Если хоть кто то меня услышит (хоть с соседней улицы) буду считать что я задуманное выполнил. Итак, До связи!

0

19

Подскажите ссылочку на программку для создания надписей и шкал к ручкам настройки  на переднюю панель.  Те что мне попадаются или не работают (голова у меня) или не про то.  Хотелось бы уже опробованную и без заморочек - простенькую.  Сочувствуйте, ведь сидеть разбираться, да ещё если по аглицки - некогда.  А рисовать от руки, так время уже не то. Пожалуйста!

0

20

Работает,  ну я так думаю. Автомобильная лампочка 12 В 21 кд, полным накалом, тон (у меня на столе) на твёрдую 8-ку, как там. дальше, ищу "соседа" перестучаться, потом пойду в большой эфир. Не думаю что всё уж хорошо, но работает.
https://forumuploads.ru/uploads/000f/9e/50/199/t186291.jpg

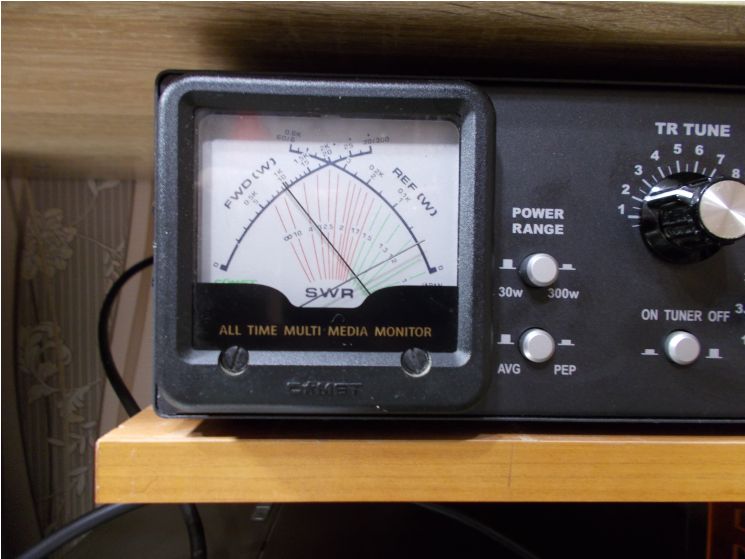

Шкала прибора 30 W.
Надо полуавтоматом переключать антенну.Релюшку поставлю у антенного гнезда, а для его питания два маленьких гнёздышка (компьютерные разъёмчики), а там в проводе питания выключатель (кнопка, тумблер, педель - хоть что). На корпусе в УДОБНОМ месте нет места для тумблера, Размеры всего то передатчика 21 х 14 х 12 сантиметров. Объём то 3,5 литра не набирается. Реле поначалу хотел поставить снаружи, на антенном кабеле, но столько проводов - поставлю внутри.
У меня как у многих, соберём. потом начинаем думать - Пол года назад я же сам  предлагал собрать к своему приёмнику, передатчик на принципы UW3DI. И генераторы и смесители. тыщщи раз проверены народом, что я увязался к UT5AA? Соблазнился на частоты преобразования. В UW3DI они тоже не лучшие, но проверены.
Надо к ручкам подписи, сдам в музей и что к чему, народ не разберёт - программку!! Please!

Отредактировано Юрий Васильевич R9LV (2020-08-28 16:16:05)

0

21

Ну вот так хотя бы  8-)
FrontDesigner – программа для рисования лицевых панелей корпусов различных устройств.
Программа очень проста и удобна в обращении. В архиве имеются шаблоны различных надписей и отверстий, с помощью которых можно создавать большие панели, не рисуя каждый раз одну и ту же деталь.
Если Вы – радиолюбитель, то быстро поймете преимущество «компьютерного» рисования панелей и оцените эту программу по достоинству.
Библиотеку шаблонов Вы можете пополнять своими элементами.

В архив включены FrontDesigner 1, 2 и 3 версии
https://radioaktiv.ru/loads/softf/scale … d_568.html

+1

22

Спасибо за подсказку. Попробую. В И-НЕТе много разных, откроешь то это не дойдёт, то то. Нарисуешь - не сохраняет, сохранишь не распечатаешь. Попробую.  Честно -  сидеть разбираться , что , почему, на один то раз, терпения нет. Кабы в начале жизни может и положил бы в запас, а так вот игрушку надо довести до конца.  В любом случае СПАСИБО!

0

23

Посмотрел программку. не для меня. мне надо нарисовать всего   три дужки градусов 200-220, расставить циферки и распечатать. потом вырезать и наклеить на панель. Тут же предлагают ВСЮ панель рисовать. Да ещё и по аглицки.  Может кому и хороша, но я ведь ЧАЙНИК (им и помру).  Рейсфедер есть, тушь сомо собой, + ножницы. 10 минут и готово, но не хочется самопала. Я от души рад и благодарю за ссылку, но  я думаю это мне  не подходит (может и не разобрался) Представляете что бы найти  , "загрузить, установить" щёлкаю по каждой кнопке. Мне нужно что бы перевести  КАЖДОЕ слово  лезть в GOOGLE (в детстве учили немецкому. знаю только "руки вверх"). Спасибо но .... .

0

24

Хотя плавный генератор работает и почти без выбега частоты, решил его перебрать.  Суть в том что габариты передатчика маленькие и закрыта всё экранами не просто (запаять в коробочки можно всё, как потом туда "заглядывать") - крапления  или мизерные надо или некуда крепить те что  покрупнее.  Без экрана СЕДЬМАЯ гармоника от 2.0 лезет в приёмник, тихонько, но мешает. Предполагал, что так будет, поэтому и называл  "запасные" варианты : 8+5 или 9+4. Гармошки от 5 или 4 в диапазон 14 не попадают.  Когда буду менять, не знаю, но кто пойдёт за мной, не делайте  вариант 12+2 - идите другой дорогой.
Без плавного генератора работать можно, если поставить диапазонный кварч  (7000 или 14000 с хвостиками). У меня кварц на 7013 и могу работать на 14026.
Это не планы не будущее, это просто предостережение -  не делайте  таких ошибок.
С шарманкой в эфире пока не буду., надо доделать переключатель антенны,  любой (реле, педаль и ....), очень не удобно переключать антенну руками.
Пока на полке!

0

25

https://forumuploads.ru/uploads/000f/9e/50/199/t195607.jpg

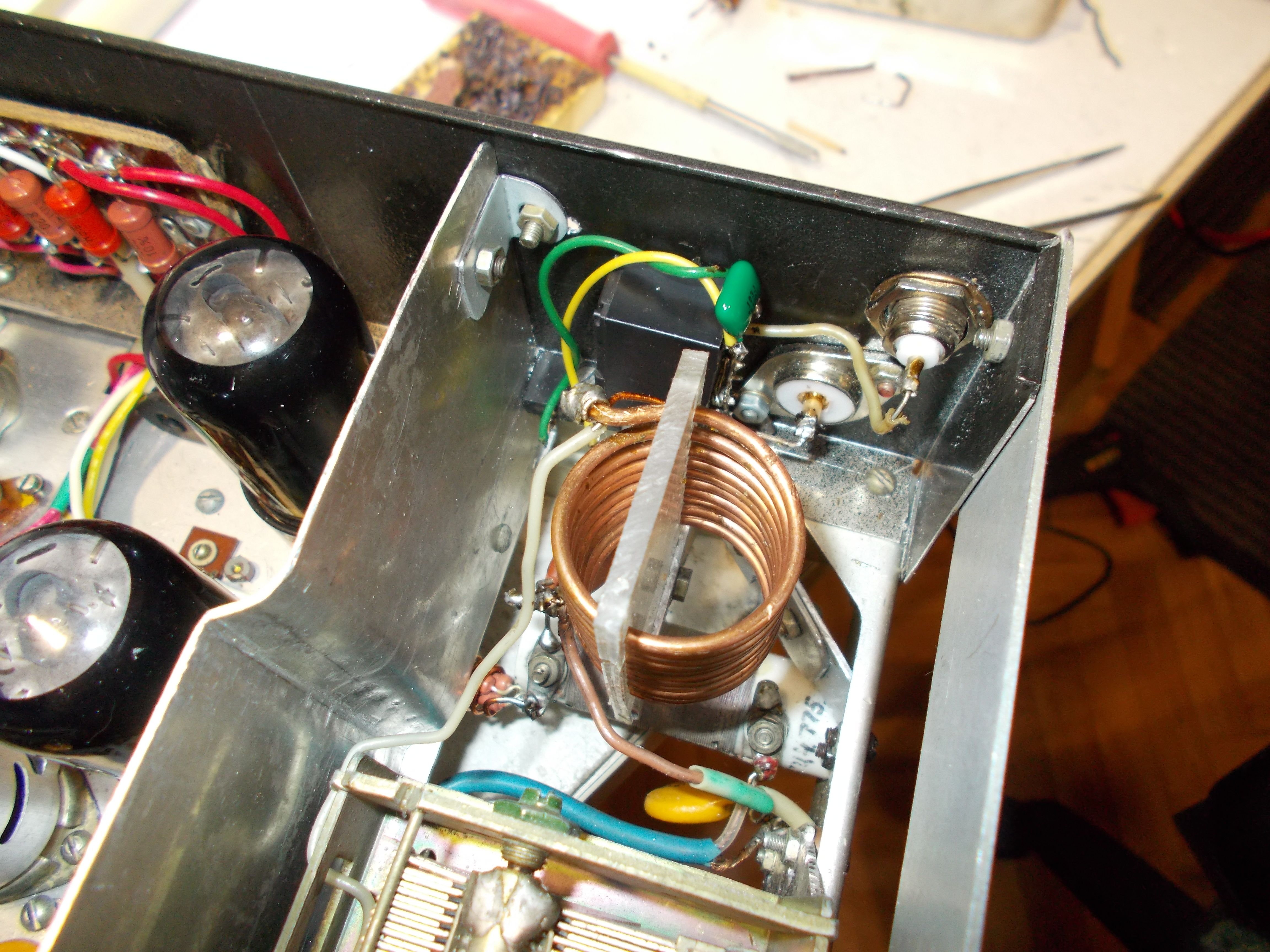

Поставил антенное реле. Теперь буду переключать им антенну на приём или на передачу. Откуда буду брать питание для него пока не решил Можно отдельно (от зарядки например) можно с анодного или от смещения через резисторы, но кнопочка или тумблер должны появиться. Пока не придумал в каком месте.

Отредактировано Юрий Васильевич R9LV (2020-09-04 18:35:26)

+1

26

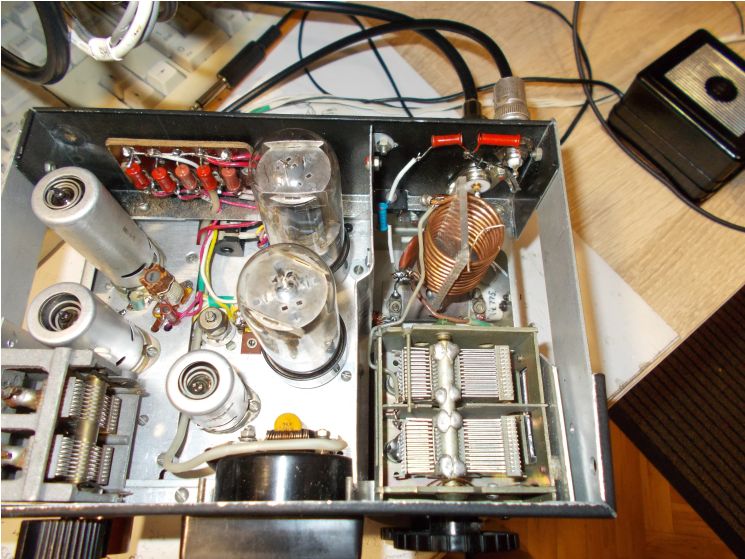

https://forumuploads.ru/uploads/000f/9e/50/199/t281256.jpg
Выбросил реле, Развязку антенн сделал на диодах. Поставил  6п3с. Теперь точно "шарманка". С 250 вольт выдаёт те же 10 W.  6п3-кам это маловато, для опытов пойдёт. Си-кую, далёкие не слышат, ближних нет, в связях пока по настоящему не проверил Одно QSо не в счёт.
Переделываю генераторы. У плавного меняю частоту по принципу UW3DI. Когда буду проверят и Вы услышите - позовите, поболтать не получиться, но хоть узнаю что меня слышно. Шарманка и задумывалась как игрушка, поиграть то хочется.

+1

27

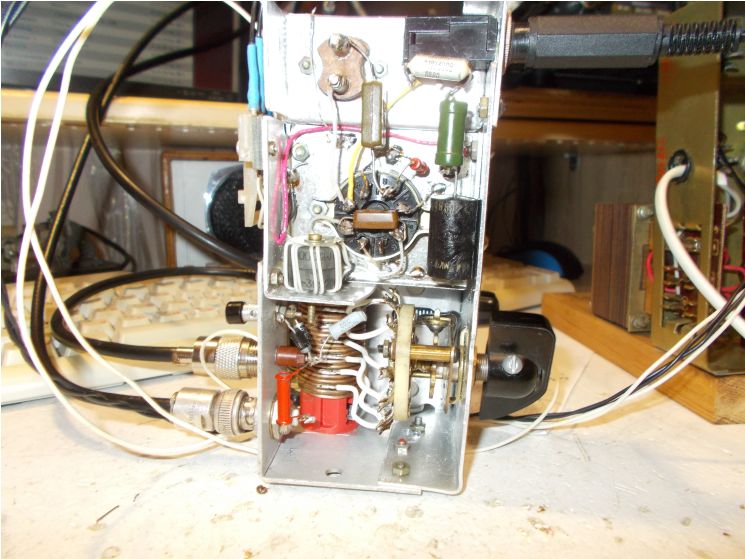

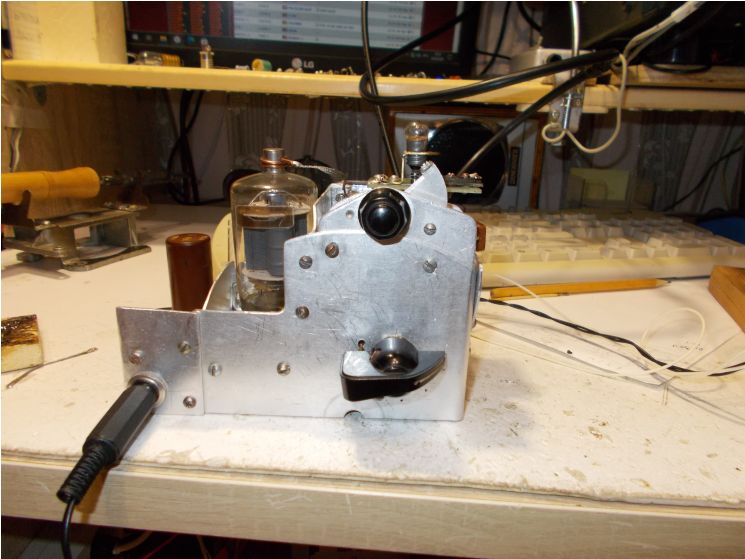

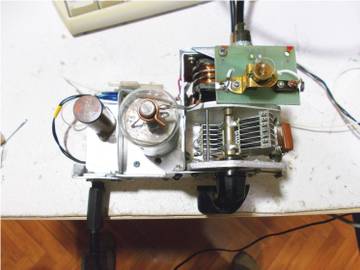

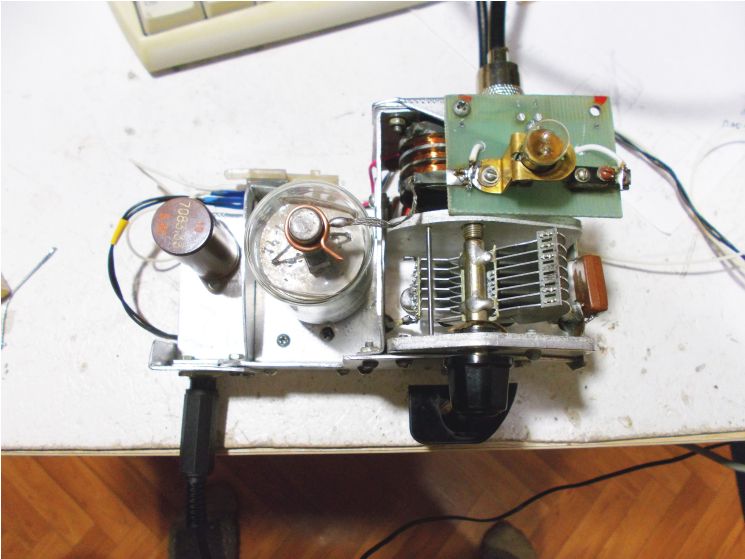

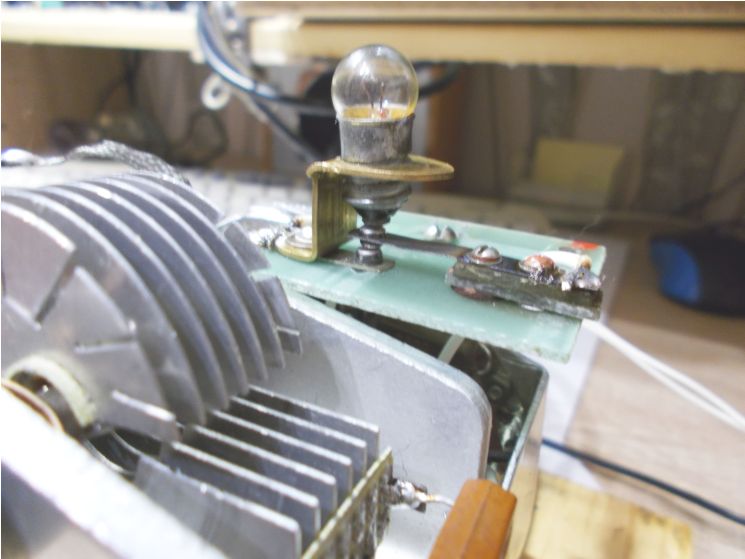

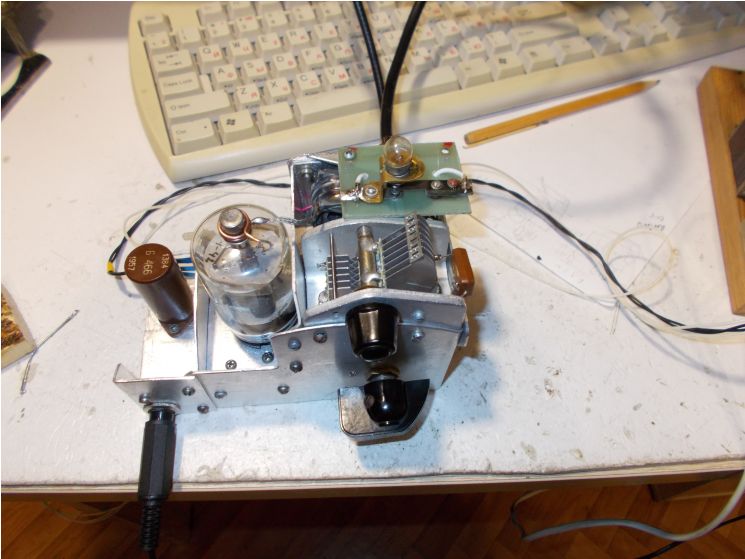

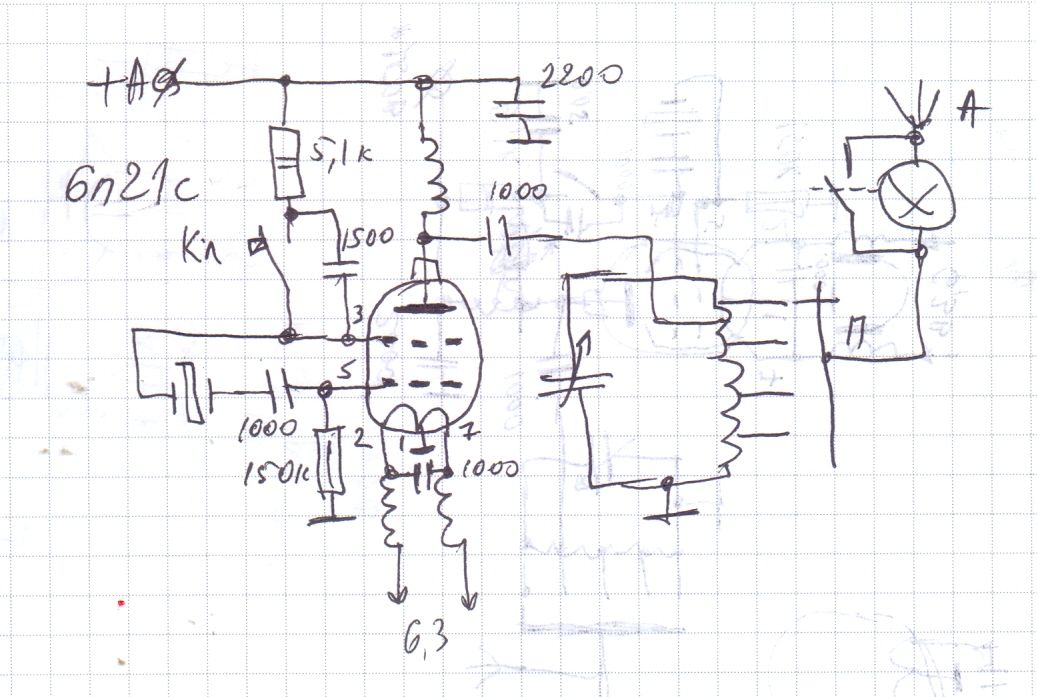

Пока переделываю шарманку на 20-ку, родилась вот эта "бородавка". На 40-вку, можно 7002, но там DX окно, можно 7084, зову 7042. Услышите - позовите, надо мне убедится что схема рабочая. За  основу взата схема  р/ст "Пламя" времён ВОВ. Кварц из цепи упр сетки перенёс в цепь экранной, так как по родной он не возбудился.  У меня на столе тон на 9-ку, как будет у Вас подскажите, мощность сейчас 5 W, напряжение на лампе 6п21с 250 вольт (можно задрать до 600, лампа позволяет). Кому надо будет схему нарисую (на бумаге её никогда не было), а фотки вот они.....
https://forumuploads.ru/uploads/000f/9e/50/199/t542204.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t98874.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t756277.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t805846.jpg
https://forumuploads.ru/uploads/000f/9e/50/199/t427182.jpg

+2

28

Провёл первое QSO. Слышно не далеко и негромко. В лес пока не поеду проверять его ПАРТИЗАНСКИЕ возможности.  Пока на полке. Ближе к зиме спишемся, попробуем.  Надо доделать шарманку. Работает, но поправить надо.

0

29

16 ноября буду пробовать послать CQ на 7015 в 17-00 местного.  будете рядом послушайте. Стучать буду ручным вертикалом, качество не ахти, но всё же, вдруг обменяемся  RPRT. Интересно, вдруг пригодится - потом, когда нибудь.
Не болейте! 73!

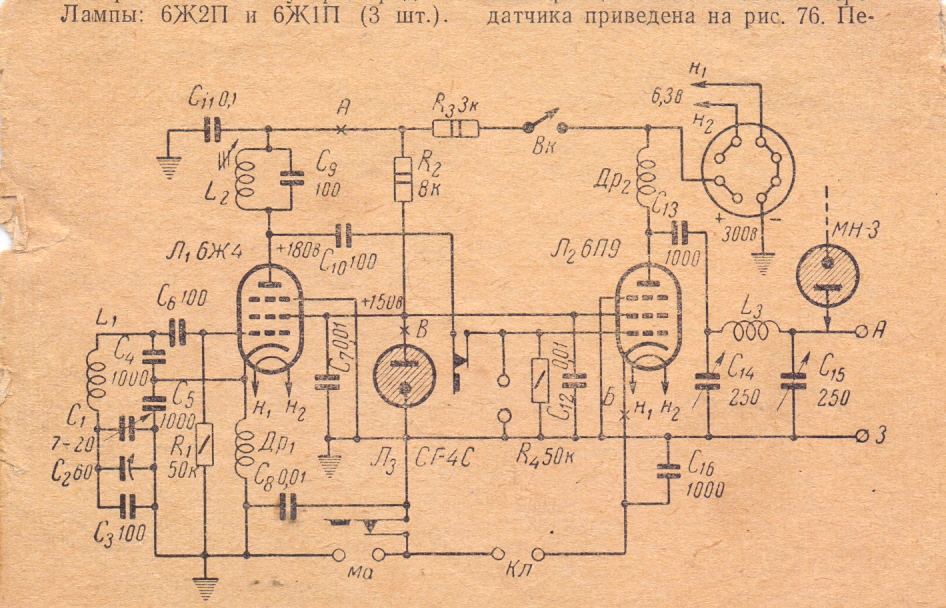

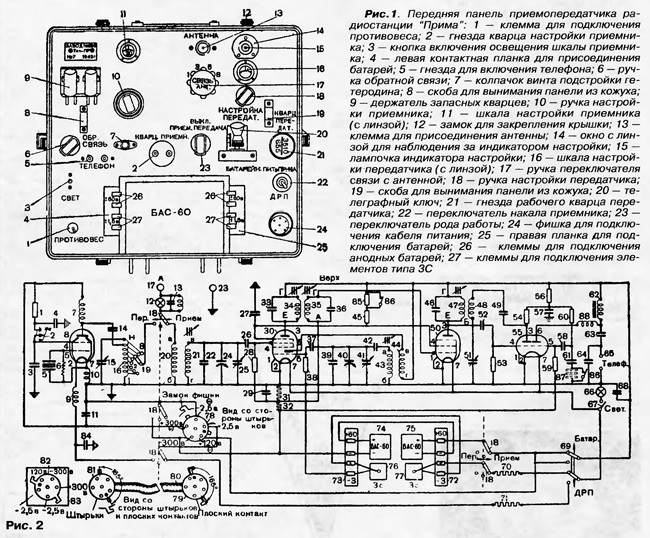

P.S.  Хочу проверить одноламповый передатчик, вообще это рабочая штучка или правда только для игрушек. За основу взята схема партизанской "Примы".  питание только не от батарей. Раньше написал что "Пламя", нет! правильно "ПРИМА"

Отредактировано Юрий Васильевич R9LV (2020-11-13 19:29:53)

0
