Антенно согласующее устройство ATU-100 mini от N7DDC

Сообщений 1 страница 4 из 4

1

Нашел интересную статью для тех кто еще паяет. Спасибо N7DDC за бесплатную для радиолюбителей схему автоматического тюнера

http://r4n.su/?page_id=1319

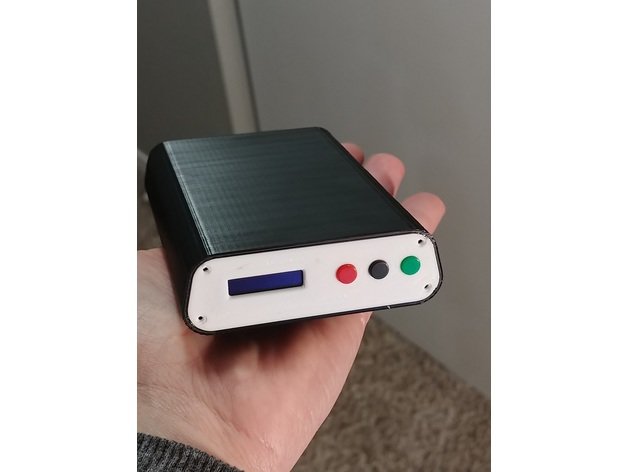

http://forumuploads.ru/uploads/000f/9e/50/74/t41835.jpg

Устройство имеет 2 разновидности, плата версии 5×5 и плата 7х7. В одной количество индуктивностей и емкостей по 5 в другой по 7.Размер устройства получился компактный, плата версии 5×5 100х62 мм и плата 7х7 120х62 мм.

Основные характеристики авто тюнера ATU-100 MINI 5×5:
Работает на частотах 7-10мгц
Диапазон допустимых питающих напряжений: 10 — 15 Вольт постоянного тока
Максимальный ток потребления: 300 мА
Максимальная рабочая проходная мощность: 100 Ватт
Максимально возможная измеренная мощность: 150 Ватт
Минимальная мощность, необходимая для начала настройки: 1 Ватт
Минимально возможная измеренная мощность: 0, 1 Ватт
Шаг измерения при мощности до 10 Ватт: 0, 1 Ватт
Шаг измерения при мощности выше 10 Ватт: 1 Ватт
Точность измерения мощности: 10%
Максимальная установленная индуктивность: 4 мкГн
Минимальный шаг установки индуктивности: 0, 1 мкГн
Максимальная установленная емкость: 400 пФ
Минимальный шаг установки емкости: 10 пФ

Основные характеристики авто тюнера ATU-100 MINI 7х7:
Работает на частотах 1.8-50мгц
Диапазон допустимых питающих напряжений: 10 — 15 Вольт постоянного тока
Максимальный ток потребления: 300 мА
Максимальная рабочая проходная мощность: 100 Ватт
Максимально возможная измеренная мощность: 150 Ватт
Минимальная мощность, необходимая для начала настройки: 1 Ватт
Минимально возможная измеренная мощность: 0, 1 Ватт
Шаг измерения при мощности до 10 Ватт: 0, 1 Ватт
Шаг измерения при мощности выше 10 Ватт: 1 Ватт
Точность измерения мощности: 10%
Максимальная установленная индуктивность: 8, 4 мкГн
Минимальный шаг установки индуктивности: 0, 05 мкГн
Максимальная установленная емкость: 1870 пФ
Минимальный шаг установки емкости: 10 пФ

0

2

Всем привет!!
Собрал вчера такой аппарат 7х7.
Характеристики в первом сообщении.
Набор покупал на алиэкспрессе - https://aliexpress.ru/item/400110889945 … 4c31b1828f
Собрал за вечер, вернее за ночер))) с 23 до 3 утра. На плате уже распаяны все смд компоненты и процессор. Намотал катушки по схеме и поставил десяток компонентов и 15 релюх. Подал питание иии на удивление работает!
В тесте согласовывал мою укв ягу на все диапазоны кроме 160м и 50МГц(его предел по частоте)
Очень компактный, согласует резво. Осталось корпус найти или сделать..
Видео теста: https://youtu.be/aVDN39Hh7Hw

Отредактировано R8LBU (2020-07-23 00:12:46)

+2

3

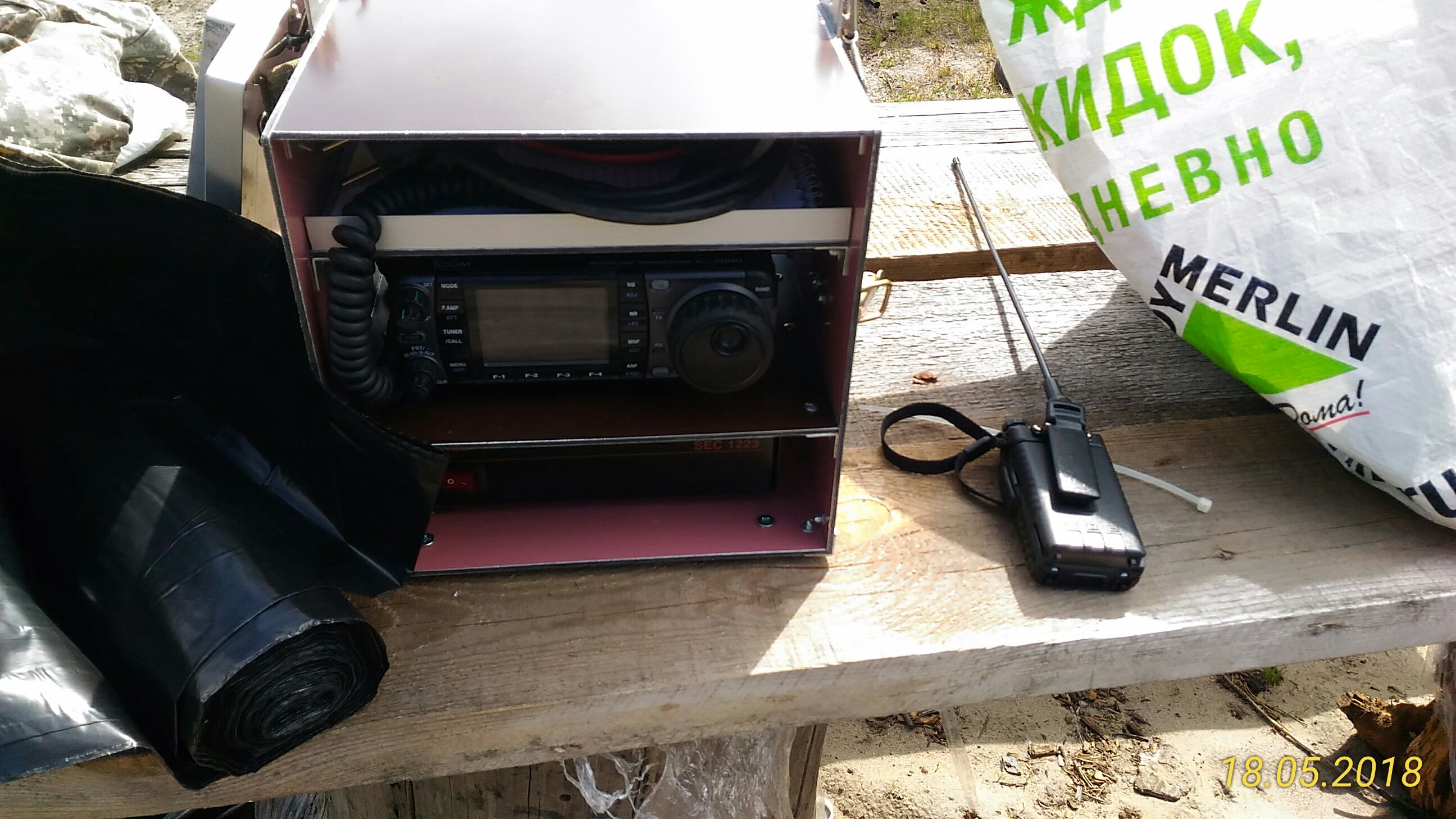

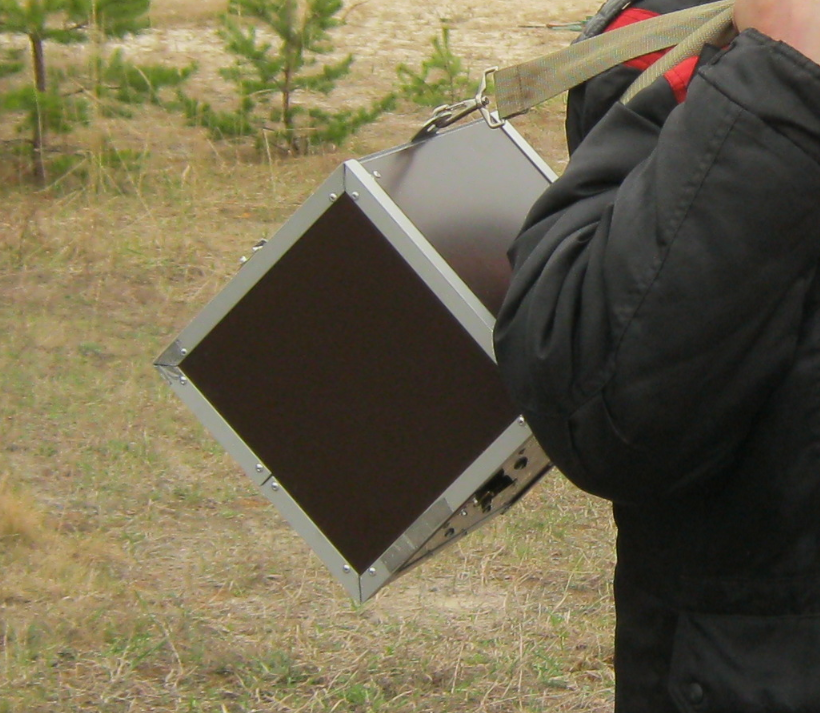

на корпус есть кусочки композитного материала 4мм. можно сразу под размер напилить

http://forumuploads.ru/uploads/000f/9e/50/83/t408775.jpg

http://forumuploads.ru/uploads/000f/9e/50/83/t110392.png

Отредактировано UB8LAD (2020-07-24 17:53:15)

0

4

UB8LAD написал(а):

на корпус есть кусочки композитного материала 4мм. можно сразу под размер напилить

Приветствую, спасибо, есть готовый вариант и не дорог, его и куплю, в Чип и Дип - https://static.chipdip.ru/lib/242/DOC000242592.jpg

Как оформлю в корпус - отпишусь.

0
