Вопрос к прожженным УКВистам. Кто нибудь работает у нас из местных через ИСЗ? И вопрос, какие спутники остались еще рабочими? В инете инфа разная. Вчера пытался сработать через SO-50 (передача 145.850 тон 67, прием 436.795) правда на резинку с балкона
, ктото пробивался с нолевого района, но меня он слышал на шумах, что и не удивительно.
Отредактировано UB9LAU (2015-01-30 15:35:07)
UB9LAU
Привет Сергей! Это тебе к дяде Вове RA9LR, он тут похоже самый прожженный УКВист:) Ну и параллельно антенну конструируй элементов от 8-ми
Илья R9LAL
Привет Илья! Ну, думаю 8 эл перебор для спутника. Ладно подождем что Владимир расскажет.
Можно здесь посмотреть. Этот украинец фанат спутников и вообще сайты у него интересные.
http://gosh-radist.blogspot.ru/p/satellite-ham.html
http://cubesat.hammania.net/index.php/products
Реально в SSB работать на АО-7 FO-29 и латвийском SAT-73.
FM- на резинку- только тогда, когда он над головой или высокая орбита. Не забываем про тон открытия и тон начала работы..
5-9 элементов- самое то.
RZ9CJ совмещенка тоже хороша.
Но вот трансивер 897 для SSB тяжко применять- нет сплита по диапазонам с самопрослушиванием.
За три года проведено более 500 связей с различными 200 корреспондентами. Повторы- задолбали, особенно UA9CS постоянно на голову садится- "типа глухой".
UB9LAU
Вот этот вариант проще всего по части изготовления после яги:
Ссылка
Надо будет такую собрать. для спутников и для городской антенны.
АО-73
Uplink: 435.150 – 435.130 МГц
Downlink: 145.950 – 145.970 МГц Это верные данные? И в какой моде работает?
С офф. сайта FUNcube-1
Transponder:
Uplink 435.150 - 435.130 MHz LSB (Inverting)
Downlink 145.950 - 145.970 MHz USB
Отредактировано UB9LAW (2015-03-11 16:18:37)
UB9LAW
Благодарю!
Хелпик когда то составлял, когда не было тропо и луну не всегда слышно было.
Надеюсь реально поможет начинающим.
Вот что есть нормального и живого на орбите для обычного пользования.
На всех!!! Спутниках при работе SSB и CW передаем на LSB принимаем на USB.
AO-7
Мода B –передавать(UP) на частоте 432150 кгц плюс/минус 25 кгц LSB или CW;
принимать (DWN) на частоте 145950 кгц плюс/минус 25 кгц USB или CW;
При увеличении частоты передачи происходит уменьшение
частоты приема. Мода А- 145850-145950 UP, 29400-29500 DWN маяк 29502 кгц.
Моды – A и B – часто сбоит по времени переключения и теперь может долго не переключаться.
FO-29 живее всех живых. Умничка спутник и по выходным масса народа.
передавать 145950 кгц плюс/минус 50 кгц; LSB
принимать 435850 кгц плюс/минус 50 кгц; USB
При увеличении частоты передачи происходит уменьшение
SO-50 обращаю внимание- РАБОТАЕТ и включен ТОЛЬКО на солнце (на орбитроне красная часть орбиты в Вашей зоне радиовидимости)
передавать 145850 кгц FM + тон 74.4 гц 1-2сек для включения передатчика;
передавать 145850 кгц FM + тон 67 гц для работы передатчика;
принимать 436795 кгц FM плюс/минус 10кгц;
Требуется достаточно мощный сигнал для входа в спутник.
AO-73 обращаю внимание- РАБОТАЕТ и включен ТОЛЬКО на солнце!!! (на орбитроне красная часть орбиты в Вашей зоне радиовидимости).
передавать 435140 кгц плюс/минус 10 кгц; LSB
принимать 145960 кгц плюс/минус 10 кгц; USB
При увеличении частоты передачи происходит уменьшение
LituanicaSAT-1 барахлит и скорее не живой, только маяк
FM транспондер:Uplink 145.950 МГц
Downlink 435.180 МГц FM
CW маяк 437.275 МГц
LitSat-1 полудохлый и там иногда только слышно маяк, транспондер не включен, только пакет.
Uplink 435.180 МГц/Downlink 145.950 МГц
AX.25 транспондер пакета: Uplink 437.550MHz/Downlink 145.850 МГц
CW маяк 435.137 МГц.
Shin-en2: Реально улетел к марсу в течении 2-х недель. Было интересно- самый дальний прием его маяка - 459 000 км.
маяк CW 437.505 МГц
маяк WSJT 437.385 МГц
передавать 145942 кгц плюс/минус 10 кгц; LSB
принимать 435270кгц плюс/минус 10 кгц; USB
МКС - там бывает интересно, но сначала лучше освоить простые спутники.
Уже который раз задаюсь вопросом, но никак не могу найти ответ. Можно ли работать через спутник на штыревую антенну ? Или обязательно нужна направленная и следящая яга ?
Руслан
Привет! Ты же научился медные изделия в дугу загибать, пора учиться паять... http://gosh-radist.blogspot.ru/2012/08/ … _3139.html и будет тебе счастье.
Где-то на Ютюбе видео смотрел там прямо процесс изготовления и пайки снят.
Отредактировано Илья R9LAL (2015-03-13 09:54:10)
Можно ли работать через спутник на штыревую антенну ?
Можно. После соревнований мы с Ильей пошли на спутники и слышали станции на вертикал почти всю орбиту. Но уровень сигнала сильно плавал.
Можно, если над головой летит, я с резинки работал.
Тут такое дело. Теория гластит, что у вертикальной антенны вдоль оси - ноль, следовательно ловить спутник в зените на вертикально установленный штырь как бы смысла нет. А вот когда он висит над горизонтом (максимум усилиния для вертикальной антенны), то должен быть прием. Но это как бы всё теория, какова практия - не знаю. Мне еще ни разу не удалось услышать спутник, с Орбитроном уже замаялся, все спутники перепробовал.
Привет! Ты же научился медные изделия в дугу загибать, пора учиться паять... http://gosh-radist.blogspot.ru/2012/08/ … _3139.html и будет тебе счастье.
В такую зюзю мне, пожалуй, медную трубу гнуть еще ранова-то
. Паять медь такой толщины дело тяжелое, нужна газовая сварка.
Тыкай ссылки, http://www.hobitus.com/equipment/antenna/ там все подробно.
Колесо у тебя есть подходящее, я видел.
А сварку необязательно, можно обычной горелкой нагреть и паяльником ватт на 100 помочь как шпателем припой размазать (я так уже делал, только феном монтажным).
Горелка а-ля http://1000-instrumentov.ru/instruction … tsiya.html
SO-50 умер?
SO-50 умер?
Отнюдь.
Последняя активность через него сегодня была.
Странно, не могу его отловить последние несколько дней.
SO-50 мониторю частоту(436.795, антенна вертикал на 433, 9тый этаж) более недели, тишина.
ранее слышал.
Значит нет тех станций, которые до подлета к тебе открыли транспондер спутника. И он тупо пролетает мимо в тишине.
вот тут и засада, ставлю передачу (145,850 стсс 74-67) и в тени и не в тени, толку нет. более недели (две) назад открывал, даже когда он за видимость улетал.
да такая же ситуэйшен, молчит, все старания бесполезны.
Связи через него 19 апреля.
3323 2015-04-19 21:08:38 EA4SG IN80CP IZ5ILX .
. 3322 2015-04-19 18:10:13 UR3PGW HA1SE MANY TNX FOR QSO IMRE! 73! .
. 3320 2015-04-19 17:39:00 HA1SE JN87MO UR3PGW TNX FR QSO BOGDAN, 73,... .
. 3319 2015-04-19 16:10:00 UA0SUN OO22AK EX8MLT TNX FOR FB QSO Олег ! 73! GL. HRD:UA3SEK -???-56 .
. 3318 2015-04-19 16:05:53 UR3PGW KO21IF DG0OJG ES6SW YO9CMC TNX FOR QSO! CU, 73! .
. 3317 2015-04-19 16:01:41 ES6SW KO37AS UR3PGW YO9CMC TNX!73! .
. 3316 2015-04-19 14:27:00 UA0SUN OO22AK UA9OOH TNX FOR QSO Геннадий! 73! GL. CUAGN. .
. 3314 2015-04-19 13:18:38 MI6GTY IO64XM N/A DB2TK CQ-CQ HRD SP5MG .
. 3315 2015-04-19 12:48:00 UA0SUN OO22AK UR3CTB UA9OOH TNX FOR QSO. 73! & DX. .
. 3313 2015-04-19 12:45:06 UR3PGW KO21IF -- -- HRD: UR3CTB DG0ER IT9JRU ES6SW HB9SKA SP5MG EA1JM DO5PAD DB2TK. MANY QRM!!! 73 TO ALL! .
. 3312 2015-04-19 11:12:30 UA0SUN OO22AK --- CQ ... . HRD: ????? S4 .
. 3311 2015-04-19 10:58:08 UR3PGW KO21IF YO3ITD RA1TM TNX FOR QSO! CU, 73! .
. 3310 2015-04-19 10:58:04 RA1TM KO67PX UR3PGW UA3YBW TNX FOR FM QSO/ 73! .
Ожила тема про FM спутник - SO-50
http://forum.vhfdx.ru/sputniki/so-50/
Парни работаю на нём на баофенги и на резинку.
Теория гластит, что у вертикальной антенны вдоль оси - ноль, следовательно ловить спутник в зените на вертикально установленный штырь как бы смысла нет. А вот когда он висит над горизонтом (максимум усилиния для вертикальной антенны), то должен быть прием.
Все верно сказано.
Некоторое время назад у меня стоял двухдиапазонный вертикал.
Слышал спутник и проводил связи только когда спутник был
низко над горизонтом.
С трудом давались эти первые мои связи через спутник.
На штырь ,когда спутник над головой - связь провести не удавалось.
Теория подтверждена практикой.
А вот когда стал работать на самую простую Яги 3+5 элементов
144+430 с питание по одному кабелю - связи
пошли как из рога изобилия.
До 5-6 связей за одну орбиту .
Работал я тогда на автомобилку Алинко 605
Отредактировано RZ9CJ (2015-08-12 18:09:34)
Китайцы вывели на орбиту каскад спутников. Маячки их можно слушать в широком диапазоне? не совсем предназначенном для стандартной передачи телеметрии, но может быть переключат-
CW маяки, передающих телеметрию:
XW-2A 145.660 МГц 50 мВт
XW-2B 145.725 МГц 50 мВт
XW-2C 145.790 МГц 50 мВт
XW-2D 145.855 МГц 50 мВт
XW-2E 145.910 МГц 50 мВт
XW-2F 145.975 МГц 50 мВт
По включенным транспондерам - действует
XW-2F(CAS-3F) SSB
Downlink 145.980 МГц- 146.000 МГц
Uplink 435.330 МГц- 435.350 МГц
и XW-2E (XW-2E) SSB
Downlink 145.915 МГц- 145.935 МГц
Uplink 435.270 МГц- 435.290 МГц
TLE данные орбит для расчета зон покрытия -
CAS-3E
1 99999U 15262.96885740 .00004980 00000-0 28369-3 0002
2 99999 097.4712 269.8396 0010382 266.0521 270.6645 15.12847582000010
CAS-3F (XW-2F)
1 99999U 15262.96885740 .00004980 00000-0 28369-3 0002
2 99999 097.4712 269.8396 0010382 266.0521 270.6645 15.12847582000010
Всем удачных QSO и наблюдений.
Отредактировано RA9LR Владимир (2015-09-25 17:42:46)
В списке Орбитрона новый спутник появился 2015-049G в самой первой строке. Что за "зверь"?
Это китайский спутник. Запущен в серии 20 микроспутников -- CZ-6. Т.е. с теми же, что индентифицируют теперь как XW-цифра-буква
Чтобы проще было= типа теперь так- слева- кодовое по NASA, справа как у радиолюбителей.
2015-049A 40899 OBJECT A
2015-049B 40900 NUDT-PHONESAT
2015-049C 40901 ZDP 2A
2015-049D 40902 ZDP 2B
2015-049E 40903 XW-2A
2015-049F 40904 XY-2
2015-049G 40905 OBJECT G
2015-049H 40906 XW-2C
2015-049J 40907 XW-2D
2015-049K 40908 LILACSAT 2
2015-049L 40909 XW-2E
2015-049M 40910 XW-2F
2015-049N 40911 XW-2B
2015-049P 40912 DCBB
2015-049Q 40913 CZ-6 R/B
Как загнать 85й в орбитрон?
Как загнать 85й в орбитрон?
Делаете обновление орбитрона. -это первый путь.
Легко. Открываете папку TLE. В ней ищем файл amateur.txt , открываем его текстовым редактором- лучше "блокнотом" (вордом не желательно ) копируем туда из http://www.amsat.org/amsat/ftp/keps/current/nasa.all нужные три строчки спутника, например в орбитроне нет- AO-85? То эти строчки целиком.
AO-85
1 40967U 15058D 16034.32512914 .00000819 00000-0 10229-3 0 00251
2 40967 064.7798 294.7298 0215297 246.6815 111.1525 14.74710953003389
Запоминаем в том же формате и возвращаем назад в папку. Открываете орбитрон и не обновляете. Ваши потеряшки найдутся.
Вариант 2- полностью копируете все строчки из http://www.amsat.org/amsat/ftp/keps/current/nasa.all в текстовый редактор и сохраняете под именем amateur.txt, заменяете в папке TLE этот файл и открываете орбитрон БЕЗ ОБНОВЛЕНИЯ.
Ставим галочки напротив понравившихся спутников и работаем.
Каждый раз замещаем с сайта НАСА данные орбит.

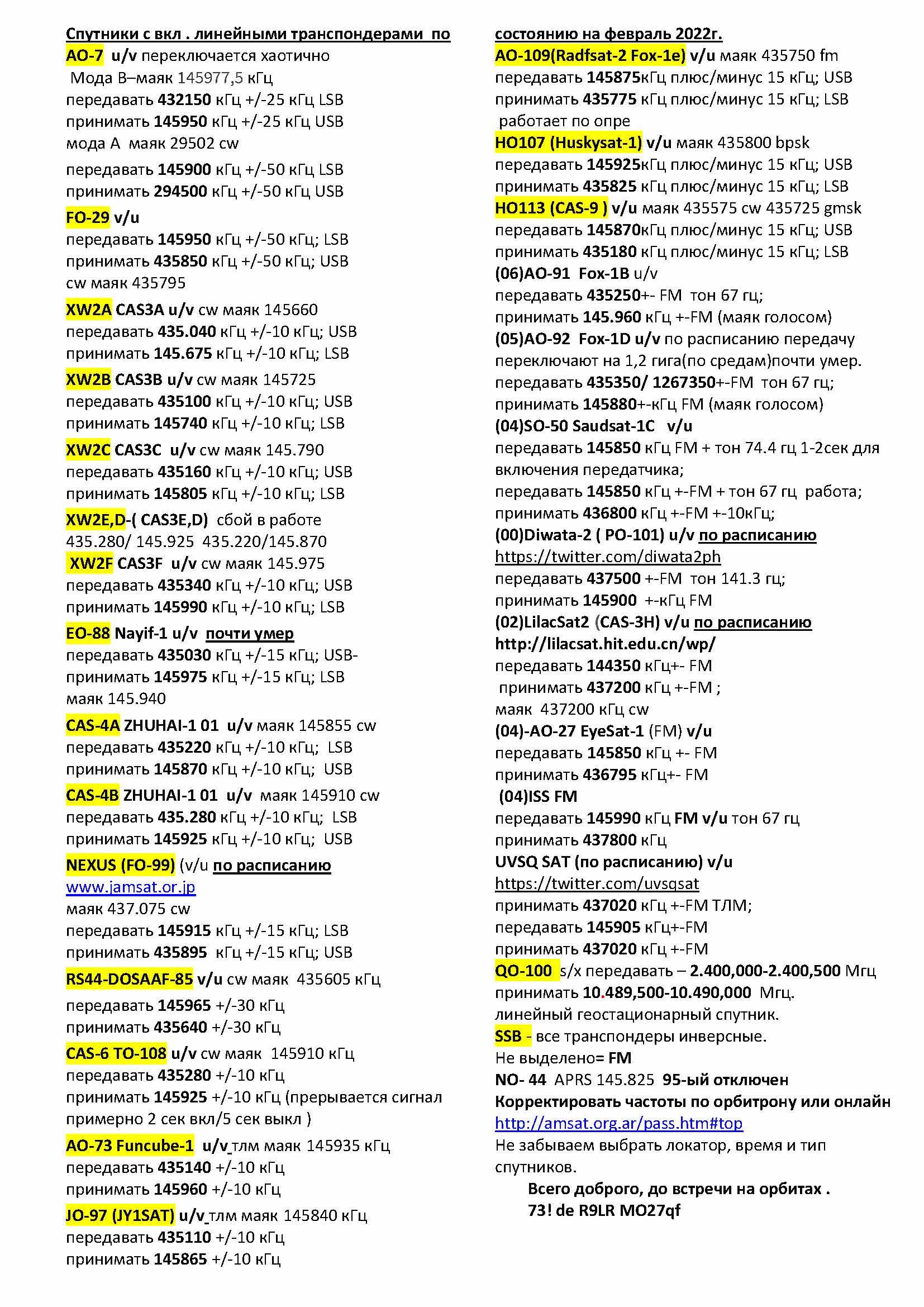

Проверенные и рабочие спутники на сегодня-
На всех!!! Спутниках при работе SSB и CW передаем на LSB принимаем на USB.
При увеличении частоты передачи происходит уменьшение частоты приёма
AO-7
Мода B –передавать(UP) на частоте 432150 кгц плюс/минус 25 кгц LSB или CW;
принимать (DWN) на частоте 145950 кгц плюс/минус 25 кгц USB или CW;
частоты приема. Мода А- 145850-145950 UP, 29400-29500 DWN маяк 29502 кгц.
Моды – A по нечетным, B – по четным числам. (часто сбоит по времени переключения)
LilacSat-2 CAS-3H
передавать: 144.350 МГц FM
принимать: 437.200 МГц FM
FO-29
передавать 145950 кгц плюс/минус 50 кгц; LSB
принимать 435850 кгц плюс/минус 50 кгц; USB
SO-50 Saudsat-1C
передавать 145850 кгц FM + тон 74.4 гц 1-2сек для включения передатчика;
передавать 145850 кгц FM + тон 67 гц для работы передатчика;
принимать 436800 кгц FM плюс/минус 10кгц;
IO-86
передавать 145880 FM плюс/минус 10 кгц тон 88,5 гц;
принимать 435880 кгц FM плюс/минус 10 кгц;
AO-73 Funcube-1
передавать 435140 кгц плюс/минус 10 кгц; LSB
принимать 145960 кгц плюс/минус 10 кгц; USB
XW2F CAS3F
передавать 435340 кгц плюс/минус 10 кгц; USB
принимать 145990 кгц плюс/минус 10 кгц; LSB cw маяк 145975
AO-85 Fox-1A
передавать 435180 FM ц тон 67 гц;
принимать 145980 кгц FM
XW2A CAS3A
передавать 435040 кгц плюс/минус 10 кгц; USB
принимать 145675 кгц плюс/минус 10 кгц; LSB cw маяк 145660
XW2C CAS3C
передавать 435160 кгц плюс/минус 10 кгц; USB
принимать 145805 кгц плюс/минус 10 кгц; LSB cw маяк 145790
Жирным выделены ФМ спутники- никакой подстройки не требую по частоте по всеё орбите.
Удачи в осовении орбит.
На настоящее время за три года и без фанатизма сработано более 500 уникальных корреспондентов SSB CW и FM
RA9LR Владимир
Благодарю! Все получилось.
Все получилось.
На каком спутнике отметился?
RA9LR Владимир
85й загнать в орбитрон получилось. Но не слышу ни кого, почти над головой пролетал и тишина. Правда пытаюсь услышать в городе на штырь 5/8 на крыше девятиэтажки. Завтра с дачи попробую.
Отредактировано UB9LAU (2016-02-09 14:09:25)
Всем привет! Пока на сессии решил попробовать послушать SO-50, сделал антенну 3х4, слушал и ни черта не услышал. Закралось сомнение что не в то время слушаю, нашел статью мужик пишет что у него спутник проходит над ним вечером около 21:00 и ранним утром. Я на орбитроне смотрю он гоняет каждые 2 часа, или я не прав? RA9LR пишет что спутник РАБОТАЕТ и включен ТОЛЬКО В ТЕНИ!!! (на орбитроне красная часть орбиты в Вашей зоне радиовидимости). Что такое на орбитроне красная часть орбиты в Вашей зоне радиовидимости? Блин чето не получаться вставить скрин.
Отредактировано R8CDB (2016-04-03 21:35:18)
RA9LR пишет что спутник РАБОТАЕТ и включен ТОЛЬКО В ТЕНИ!!!
Извиняюсь- исправил. Работает только тогда, когда на солнце....
Извиняюсь- исправил. Работает только тогда, когда на солнце....
Спасибо Владимир. Буду сегодня пробовать "ловить" в 14.30.
Поймал наконец то я спутник, слышно было хреново но тем не менее я рад, появился стимул. Еще вопрос, у спутника есть зона покрытия, я во всей зоне его могу принимать на простую антенну (3x4) или же только когда он пролетает над головой?
Всей зоне его могу принимать на простую антенну (3x4) или же только когда он пролетает над головой?
Если за ним следить с момента входа в зону радиовидимости, то можно работать до самого выхода, только элевацию не забывать..Можно и без неё, только иногда будут провалы в приеме.
на видео связь через спутник SO-50
слышно было хреново но тем не менее я рад,
Это не плохо слышно, это просто в городе стало слишком много помех. и по забитию приемник не справляется....
С удовольствием сообщаю, что на орбите 17 !!!!!!!!!!!!!!!!!рабочих спутников, связи через которые возможны с минимальным сетапом по антеннам и аппаратуре.
Достаточно направленных 5 элементных антенн на 144 и 432 и двух всемодовых аппаратов на эти диапазоны.
Следить за проведёнными QSO, параметрами спутников и отмечаться желательно тут- http://aar29.free.fr/sat/indexlogin.htm
Собственно рабочие спутники отмечены синим- http://www.amsat.org/status/
В ФМ мало спутников, но есть- найти можно-
Кликнув по надписи каждого спутника можно узнать частоты и модуляцию.
Интерес представляет AO7 в моде A- это когда передача на 144 а прием на 28 мегагерц.В эту моду он переходит теперь хаотически, так как работает на аккумуляторах и очень давно.
Для начало можно послушать маяки и телеметрию..Китайцы- включены все!! от А до F!!!
Слушайте и тренируйтесь. Еще информация тут- http://cubesat.hammania.net/index.php/news
Очень много корреспондентов- более 800!!!!
И они в реальном эфире- не сравнимо с синтетическими видами связи через интернет.
Удачи в проведении QSO.
Если нет программ , которые следят за спутниками, то можно посмотреть онлайн всегда, зайдя на сайт http://www.amsat.org/track/index.php
и введя необходимые свои координаты или локатор (по выбору). Будут рассчитаны ближайшие орбиты выбранного спутника из списка..
Очень интересный и новый спутник. Nayif-1
TLE
1 41953U 17008F 17050.08305930 .00155491 00000-0 65272-2 0 9998
2 41953 97.5078 111.7095 0000538 25.3680 334.7132 15.22769132 566
Всего 300 мВт, а слышно даже на SDR
Спутник изготовлен в Эмиратах в институте перспективной науки и технологии. Космический аппарат из серии 1U cubesat Nayif-1 это аналог спутников Funcube.. содержит U/V линейный транспондер и передатчик телеметрии.
Орбита высотой около 630 км.
Маяк телеметрии 145.940 МГц BPSK 1200bps 0.3 ватт
Линейный транспондер, инвертирование SSB/CW 0.3 ватт.
Uplink 435.045-435.015 МГц (передаём)
Downlink 145.960-145.990 МГц (слушаем)
Программа декодер для приёма телеметрии:
http://download.funcube.org.uk/Nayif-1_ … taller.msi
Nayif-1 присвоен номер EO-88 или Oscar 88
свежие
TLE:
Nayif-1
1 60000U 17008XX 17051.92295152 .00001762 00000-0 80428-4 0 9993
2 60000 097.5107 113.5513 0006476 260.5747 099.4743 15.22401676 842
Прикольно было узнать из гостевой, что иногда, для чистоты QSO (ну чтобы не MIX) народ типа меня - без микрофона и типа Владимира RA9LR идёт на специфические ухищрения. Володя, в частности, виртуоз художественного свиста - за неимением CW в трансивере - высвистывает азбуку морзе Кстати высокохудожественно А вот сегодня, не мудрствуя лукаво, с UY7VV провёл QSO миксайд. Запись на Гоше
UY2RA WW-locator KO51IM city Славутич Любопытно бы послушать. . .
А вот сегодня, не мудрствуя лукаво, с UY7VV провёл QSO миксайд
Мои поздравления. Просто если на спутнике работать реально телеграфом, то частота не совпадает и можно упустить корреспондента. Приходится ухищряться. 6-) .
На спутниках эту шалость прощают..
Не, не, не. . . Меня то не с чем. Это скопировано с сайта Гоши. В этом сообщении мои только последние три слова.
Есть весьма интересный ресурс. Теперь не надо обновлять TLE, просто вводите свой локатор и наслаждаететсь, программа скама подскажет, какой спутник у вас в зоне видимости и как он работает. Просто приглядитесь внимательно. И все частоты там же..
Особенно мне понравились кнопочки справа. Там можно выбирать спутники по предпочтениям. Насчитал и ПРОВЕРИЛ В РАБОТЕ -14 рабочих спутников. спутники онлайн
Насчитал и ПРОВЕРИЛ В РАБОТЕ -14 рабочих спутников. спутники онлайн
Касперский ругается и блокирует ссылку. Можно прямую ссылку?
. Можно прямую ссылку?
http://amsat.org.ar/pass.htm#top вот прямая.
На спутника всегда слышу UA9LFA и иногда UA9LX RA9LY Наверняка двухдиапазонки хватит на первое время.
Обобщил данные по всем живым транспондерам на спутниках (кроме цифровых- типа aprs и прочая ...).
Желтым- SSB спутники- , обращу внимание, что IO-86 -экваториальный, до нас не достает, тем более- работает по расписанию. орбиты и доплер можно смотреть тут http://amsat.org.ar/pass.htm#top
FO-29 пока выключен и по выходным его включают гад Японией.
Филиппинцы наконец то наигрались картинками и решили включать почаще транспортер на DIWATA-2 , он же PO-101.
Расписание на эту неделю очень благоприятно для нашей местности.
Частоты в картинке.
На нем интересно работать, мало станций, хватает открыть 5-8 ватт и естественно нужна направленная ( поворотная) антенна от 9 элементов.
Обновил табличку по спутникам по состоянию на ноябрь 2019
. Из 9L так или иначе отметились на спутниках- UA9LFA UA9LX R9LAL RA9LY .
Немного видео.
Парни из америки вообще работают на Баофенгах.
Поздравляю Виктора UA9LKK с первой связью через спутник- АО-92. Антенна очень была простая и аппарат- FT857 в паре с Орбитроном.
интересный радиолюбительский сайт
https://r4uab.ru/
Ближайшие события
https://r4uab.ru/events/

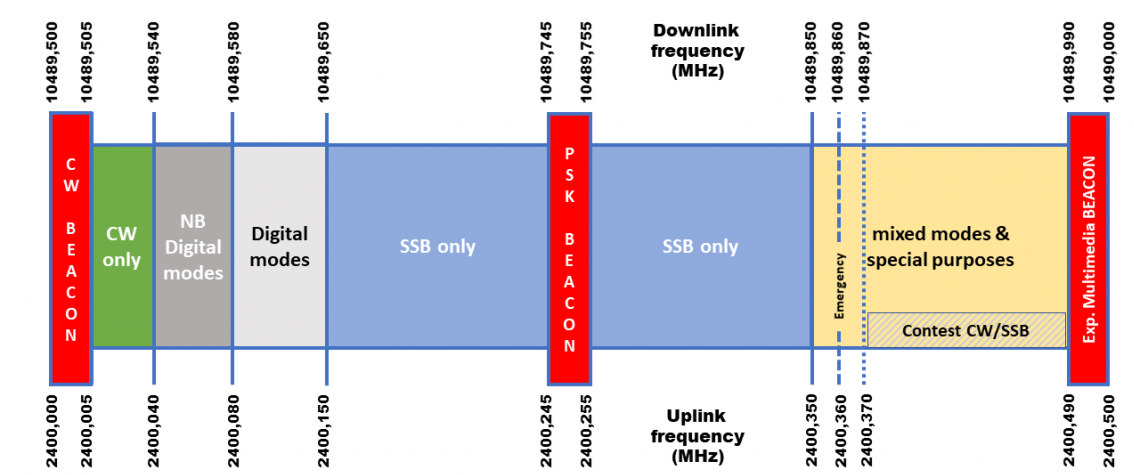

Актуальная таблица рабочих линейных транспондеров. qo-100 ВЕСЬМА УСЛОВНО ЧАСТОТЫ. там есть BAND plan.
Интересный ресурс по спутникам , погоде и не только...
https://www.karhukoti.com/
Вы здесь » Форум радиолюбителей Тюмени » Связи на УКВ и спутники » Рабочие РЛ спутники
